适用于宽泛工作温度范围的热电偶

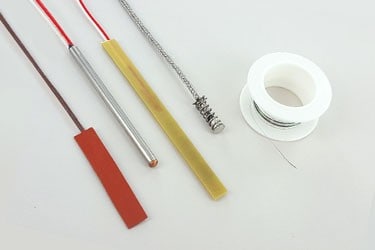

热电偶传感器包含两种不同的金属,二者在一端结合在一起。该接合处就是测量温度之处。这两种金属产生的电压较小,可以通过控制系统进行测量和解读。两种金属各自绝缘,有一个外涂层来保持密切的双线结构。我们的热电偶传感器和配件具有多种标准样式,适用于各种应用。1 级热电偶根据 IEC584 制成。我们也提供定制热电偶解决方案。我们拥有数十年设计和制造定制传感解决方案的经验。
产品特性:
TE 热电偶产品组合的功能
- 工作温度范围宽
- 在其整个范围内保持相对恒定的灵敏度
- 行业标准输出信号
- 最受欢迎的合金类型产品
- 尺寸多样,适用于从微型到重工业的各种应用
- 金属护套和工业连接头选项
- 全系列电机/发电机和塑料行业样式
热电偶类型
K 型热电偶
最宽温度范围
这是最常用的热电偶类型,可提供极宽的工作温度范围。K 型热电偶通常适用于大多数应用,因为它们采用镍基合金制成,具有良好的耐腐蚀性。
- 正分支不带磁性(黄色),负分支带磁性(红色)。
- 选择传统基底金属,适用于在高温条件下工作
- 适用于最高 1260°C (2300°F) 温度下的氧化或惰性环境
- 易受硫腐蚀(暴露在含硫环境中后重新变为颗粒)
- 在清洁的氧化环境中表现最佳
- 不建议在部分氧化条件下和真空中使用,也不建议在发生氧化和还原交替循环时使用。
J 型热电偶
通用应用(无水分)
这是第二常用的热电偶。它非常适合常规用途的应用(如果不存在湿气)。
- 适用于最高 760°C (1400°F) 温度下的真空、空气、还原或氧化环境(较大的线规)。
- 由于铁丝在温度高于 540°C (1000°F) 时快速氧化,因此较细的导线的预期使用寿命受到限制
- 避免在高于 540°C (1000°F) 的含硫环境中使用
- 由于铁导线生锈和脆变,在零度以下的使用有限
- 正极(铁)导线带磁性(白色),负极不带磁性(红色)
E 型热电偶
最高输出 EMF
- 两根导线都不带磁性,但负极导线为红色,正极为紫色
- 建议用于最高 900°C (1600°F) 温度下的氧化或惰性环境
- 可用于低至约 -230°C (-380°F) 的低温
- 输出 EMF 高于任何其他标准类型
- 易受硫腐蚀,请勿暴露在此类环境中
- 在清洁的氧化环境中表现最佳
- 不建议用于以下情形(短期使用除外):
- 部分氧化环境下
- 发生氧化和还原交替循环时
- 真空中
T 型热电偶
可在 -200°C 下使用
- 两根导线都不带磁性,但负极导线为红色,正极为蓝色
- 在空气中使用时:
- 耐湿
- 非常稳定
- 可在最高 370°C (700°F) 的温度下使用
- 在真空、还原或惰性环境中使用时,可在更高温度下使用
- 可用于低至 -200°C (-370°F) 的低温。可能需要对材料进行特殊选择。

设计规范
温度范围
类型 | 应用范围 | 商业名称 | 色码 |
---|---|---|---|
K | 95-1260°C (200-2300°F) | 镍铬合金/镍铝合金 | 红色(-)/黄色(+) |
J | 95-760°C (200-1400°F) | 铁/康铜 | 红色(-)/白色(+) |
E | 95-900°C (200-1650°F) | 镍铬合金/康铜 | 红色(-)/紫色(+) |
T | 0-350°C (32-660°F) | 铜/康铜 | 红色(-)/蓝色(+) |
公差范围
初始校准公差
类型 | 温度范围 | 标准限制 | 特殊限制 |
---|---|---|---|
K | -200°C 到 0°C* 0°C 到 1250°C |
±2.2°C 或 ±2%* ±2.2°C 或 ±0.75% |
不适用 ±1.1°C 或 ±0.4% |
J | 0°C to 750°C |
± 2.2°C 或 ± 0.75% | ± 1.1°C 或 ± 0.4% |
E | -200°C 到 0°C* 0°C 到 900°C |
±1.7°C 或 ±1%* ±1.7°C 或 ±0.5% |
±1°C 或 ±0.5%* ±1°C 或 ±0.4% |
T | -200°C 到 0°C* 0°C 到 350°C |
±1°C 或 ±1.5%* ±1°C 或 ±0.75% |
±0.5°C 或 ±0.8%* ±0.5°C 或 ±0.4% |
*热电偶线缆通常用于满足 0°C 以上温度的公差。可能需要对这些相同的材料进行特殊的选择和测试,以便它们降至给定的零度以下公差范围内。
热电偶导线温度限制
线径温度限制
下表列出了各种热电偶和线径的推荐上限温度。这些限制适用于受保护的热电偶,即传统闭端保护管(护套)中的热电偶。
量规 | K | J | E | T |
20 | 980°C (1800°F) | 480°C (900°F) | 540°C (1000°F) | 260°C (500°F) |
24 | 870°C (1600°F) | 370°C (700°F) | 430°C (800°F) | 200°C (400°F) |
28 | 870°C (1600°F) | 370°C (700°F) | 430°C (800°F) | 200°C (400°F) |
30 | 760°C (1400°F) | 320°C (600°F) | 370°C (700°F) | 150°C (300°F) |

资料
-
温度监测对发电机市场有何影响 - 趋势报告
了解定子核心监测对避免性能下降的重要性、高质量传感器的价值以及灵活设计的价值。
-
应用说明:RTD 与热电偶
从本应用说明中了解 RTD 温度传感器与热电偶之间的差异。

常见问答解答
问:接地热电偶的优点和缺点是什么?
答:接地接点可使接点与包装、保护壳、金属外壳接触。这样可以加快响应时间,但接地尖端容易受到环境中电动势的影响,这可能会导致测量误差。非接地连接点是与金属外壳没有接触的接点。因此,其响应时间较慢,但不太可能提供错误的读数。
