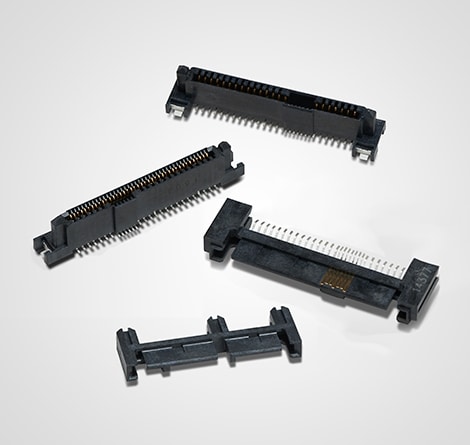

SAS 硬盘连接器

使用 SAS 连接器提高性能

串行 SCSI (SAS) 连接器是主流的企业存储应用互连设备。这些小尺寸 (SFF) 标准连接器专为支持差分信号和推动性能提升而设计。我们的 SAS 连接器产品的额定速率范围为 6 到 24 Gbps。最新推出SAS/PCIe Gen 4 (U.2/U.3) 连接器。

我们的 SAS 连接器系列让客户能够灵活选择级别合适的存储设备以满足他们的应用需求。 作为 SCSI 行业协会的活跃成员,TE 提供适用于企业存储、服务器和台式 PC 应用的各种 SCSI (SAS) 和小型 SAS 连接器。

SAS连接器

基础特性
  • 带有热插拔功能的点对点链路
  • 支持双端口传输功能,主轴速度更快
  • 传输速率最高可达24 Gbps
  • 灵活性:产品提供表面贴装 (SMT)、跨接安装和混合设计等不同空间设计类型
  • 兼容性:SAS 连接器符合 SFF-8482、SFF-8680、 SFF-8639、SFF-8630和SFF-8432规范

最新

SAS/PCIe (U.2/U.3) Gen 4连接器

这些新的68针表贴连接器满足SFF-8639规范,可以实现高速串行连接SCSI(SAS)和硬盘驱动器(HDD)接口以及PCIe设备。

查看SAS / PCIe Gen 4连接器
这些新的68针SMT连接器满足SFF-8639规范,可以实现高速串行连接SCSI(SAS)和硬盘驱动器(HDD)接口以及基于外围组件Express(PCIe)的设备。 查看SAS / PCIe Gen 4连接器

特征

  • 支持PCIe Gen 4(16 GT / s)和SAS 4.0(24 Gbps)
  • 支持三模式存储
  • 兼容SFF-8639,SFF-8630,SFF-8680,SFF-8432和SFF-8432接口
  • 向后兼容12G,6G和3G SAS和SATA连接器
  • 可提供多种footprint
  • 具有盲插设计


优势

  • 提升终端设备中数据传输性能
  • 支持SATA,SAS和NVMe硬盘。当使用具有不同协议的硬盘时,无需更改电路板的设计。
  • 相同的接口可用于经济高效的存储硬盘以及性能更高的服务器固态硬盘
  • 轻松实现高速连接固态硬盘,硬盘和PCIe产品
  • 根据您当前的电路板设计布局支持不同的PCB布局,可以提供系统设计灵活性并节省成本。从第3代升级到第4代时,无需更改电路板的设计
  • 自对准功能可提供盲插支持,以帮助防止未对准

选择应用

SAS 连接器
  • 主流服务器
  • 企业存储系统
  • 外部存储系统
  • 处理器和存储刀片
  • 夹层卡
