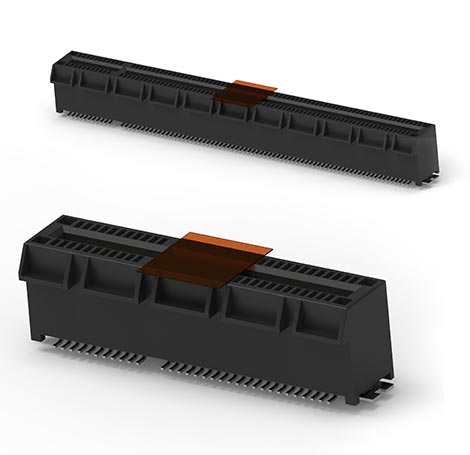

PCIe Gen 4 卡边缘连接器

带宽最高可达到 16 Gbps

可实现下一代 CPU 更强系统应用扩展性和更高带宽,适用于服务器、存储系统、工作站和台式计算机。

产品特性

  • 满足下一代平台要求
  • 支持下一代处理器,可优化系统应用扩展性,而且支持带宽更大的服务器、工作站和台式机。
  • 提供多种配置,包括 x1、x4、x8、x16(36/64/98/164 针脚)标准链路,符合 PCI-SIG CEM 规范
  • 间距 1.00mm 的垂直卡边缘连接器支持各代的 PCI Express 信号设计,支持 16 Gbps (Gen 4)、8.0 Gbps (Gen 3)、5.0 Gbps (Gen 2)和 2.5 Gbps (Gen 1)
  • 封装和互配接口向后与各代兼容

选择应用

  • 服务器
  • 存储设备
  • 工作站
  • 台式机
  • 嵌入式系统
  • 工业计算机
  • 路由器

16

Gbps (NRZ)

1.0mm

间距

85Ω

阻抗

常见问题解答

问:TE 的 PCIe Gen 4 卡边缘连接器有多少针脚?

答:PCIe Gen 4 连接器最多提供 164 位,包括符合 PCI-SIG CEM 规范的 x1、x2、x3、x4(36/64/98/164 位)标准链接。



问:PCIe Gen 4 卡边缘连接器有哪些镀层类型?

答:有三种镀层选项:30u"、15u" 和亮金。



问:PCIe Gen 4 卡边缘连接器有哪些焊尾配置?

答:提供焊垫、焊片和开放端配置。



问:封装和插接接口是否与前几代兼容?

答:PCIe Gen 4 卡边缘连接器封装和插接接口与各代 PCI Express 信号设计向后兼容,支持 2.5 Gbps (Gen 1)、5.0 Gbps (Gen 2)、8.0 Gbps (Gen 3)、16 Gbps (Gen 4)。



问:PCIe Gen 4 卡边缘连接器有哪些聚酯薄膜选项?

答:完全覆盖表面、10mm x 10mm。
