IDC连接技术为LED和非LED照明应用提供快速、安全的解决方案

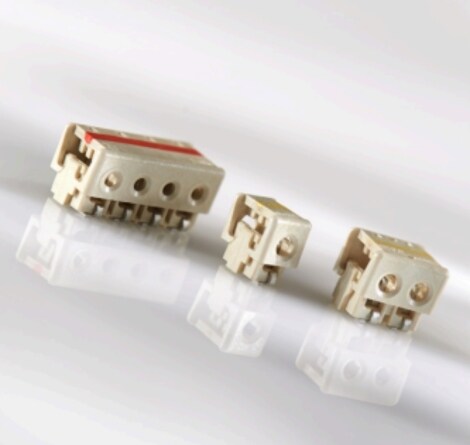

TE Connectivity (TE) 推出的IDC插入式导线连接器系列，是一款采用绝缘刺破 (IDC) 技术的导线连接器，专为线对板连接应用而设计。该系列提供表面贴装和通孔两种配置，能够将分离式实心导线和绞线快速连接到LED照明应用中的金属包层板上，以及穿孔式非LED照明应用中的FR4板上，整个过程无需使用任何工具。 依托TE Connectivity (TE) 成熟可靠的绝缘刺破技术，这款IDC连接器可在单个或多个印刷电路板之间建立可靠、稳定的电气和机械电源连接，充分满足照明及多种工业场景对导线连接器的性能需求。 立即浏览IDC连接器产品列表或联系我们的技术专家团队，获取定制化端接方案。
产品特性
IDC 插入式导线连接器规格
作为高性能的导线连接器，其物理架构灵活，提供表面贴装和通孔版本，适配多种线对板连接场景。
| 位数 | 1, 2, 3, 4 | 工作温度 (°C) | -40°C 至 105°C |
| 额定电压 | 400 VAC/400 VDC |
线径（美国线规） | 8A，带 18 AWG |
| UL 等级 | UL94 V-O | 颜色 | 18 AWG - 黄色，20 AWG - 蓝色，22 AWG - 绿色，24 AWG - 红色 |
| 介电强度 | 1500 VAC |
端子 | 铜合金，镍打底镀锡 |
主要优势
IDC插入式导线连接器的技术价值
TE的IDC连接器系列拥有以下核心优势：
- 绝缘刺破技术：实现“免工具”端接，无需预先剥去电线绝缘层，降低操作难度。
- 一体式盖罩设计：提供精准进线位置，当完全就位的引线固定在双IDC插槽中时，可确保电气连接；在高振动应用中提供坚固的机械应力消除连接，保护端子。
- 防错设计：配备电线放置观察窗口和线规颜色编码外壳，确保无差错快速组装。
- 配置灵活：闭端版本专用于单分离导线引线电气连接；馈通版本支持多板“菊花链”串联，优化电路布局。
