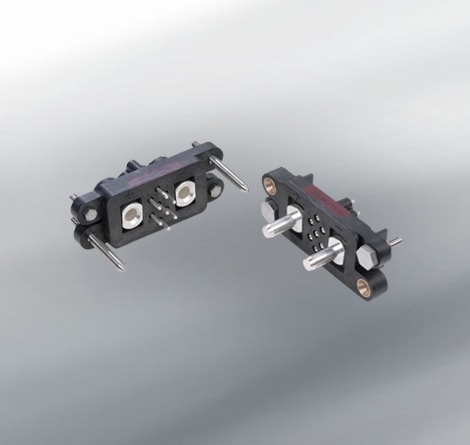

CSR - 电池连接器
CSR 系列是适用于轨道车辆上便捷安全的连接电池电源的解决方案。
CSR 连接器主要用于电池系统,可在操作过程中提高安全性并减少维护时间, 一个固定的零件安装在结构体上,移动零件安装在电池上,这可以避免在电池打开时仍然供电。该连接的设计符合铁路标准,通过 2 个电源端子上的接线片端接实现,还允许通过 7 个信号端子管理来自电池的温度、电压或其他数据信号。
优势
- 机架和面板系统
- 操作过程中安全性更高
- 符合铁路标准
- 偏移公差 ±2mm
描述
- 机架式电源连接器
- 固定插座和浮动插头
- 2 个适用于终端盒的电源端子
- 直径 14/M10 螺纹或直径 18/M12 螺纹
- 7 个辅助压接端子 Ø4
主要特征
- 额定电流:-350 A (Ø14) - 500 A (Ø18),控制 30 A (Ø4)
- 工作电压:700 V 直流
- 耐受电压:3500 V
- 温度范围:-40oC/+100oC
应用
- 子系统
功能
- 电池
标准
- NFF 61030
- EN 45545
- UL94
