Generation 50 连接器系列

Generation 50 连接器

尺寸小。优势大。TE Generation 50 连接器产品组合体积小、质量轻,同时可满足 0.50 mm 系统的 USCAR-2 环境和机械要求。

TE Generation 50:更安全、更环保、更智能。 Generation 50 支持客户设计、规划或生产产品,其元件质量更轻、占用空间更小,为客户带来优势。Generation 50 稳固的专利技术包括未密封无尖刃主体设计、防磕碰端子电波几何结构,有助于消除端子突出风险,能够实现极佳的插入和应力分布。

Generation 50 优势

质量轻,节省空间

TE 的 Generation 50 创新设计可广泛用于多种应用的传输产品,其尺寸和重量优势使产品设计和规划大不相同。

4P 侧面锁闩插头
4P 侧面锁闩插头
6P 顶部锁闩插头
6P 顶部锁闩插头
带 CPA 的 16P 顶部锁闩插头
带 CPA 的 16P 顶部锁闩插头
带线衣的 16P 插头
带线衣的 16P 插头
4P 直角 SMT 公端
4P 直角 SMT 公端

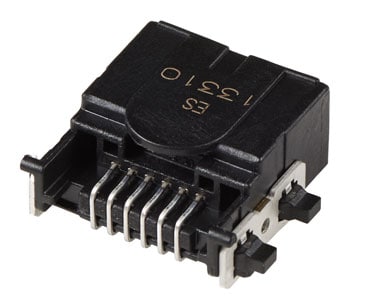

6P 直角 SMT 公端
6P 直角 SMT 公端
16P 直角 SMT 公端
16P 直角 SMT 公端
28P 直角公端和插头
28P 直角公端和插头

应用

久经考验的可靠性
  • 安全气囊控制模块
  • 音频模块
  • 相机前端/后端
  • 相机模块
  • 气候控制模块(暖通空调)
  • 群集
  • 控制装置
  • 网络安全模块
  • 门把手模块
  • 发动机控制装置
  • 以太网交换机
  • 汽车顶篷
  • 照明
  • 记忆座椅模块
  • 后视镜
  • 导航
  • 架空控制台
  • 助力转向系统
  • 射频集线器模块
  • 无线装置
  • 座椅调节开关
  • 传感器
  • 变速杆模块
  • 方向盘时钟弹簧
  • 方向盘开关
  • 总开关

多种特性

最佳优势

特性



优势

端子



端子

  • 0.35mm² 到 0.13mm²



  • 导线压线筒具有灵活性
  • 防磕碰电波几何结构



  • 防止端子突出
  • 多种插接接触点



  • 优化的插入和应力分配
  • 方向特性和保持特性



  • 额外的单独辅助锁
  • 三个导线压线筒锯齿



  • 最大导线氧化破坏

连接器(插头)



连接器(插头)

  • 防磕碰系统



  • 均使用相同的模制塑料
  • 稳固的防斜插特性



  • 公端插针损害保护
  • 预设单独辅助锁



  • 运输和处理损害防护
  • 插接时可听见响亮的咔嗒声



  • 完全插接后向操作员发出反馈
  • 完全可维修性



  • 维修性符合 USCAR 规范

公端



公端

  • 表面贴装技术



  • 反向板处理
  • 表面贴装技术



  • 易于进行焊料接头检查
  • SMT 共面性



  • 最大程度地减小连接器组件公差

USCAR

符合 USCAR 2、USCAR 21 以及 USCAR 25 规范

2-28

计数电路涵盖广泛的应用

1.8 mm

公端占用面积少,连接器外形尺寸小

Generation 50 连接器

稳固耐用,采用 SMT 技术,具有可维修性

亚洲大多数车辆制造商以及全球其他 OEM 都使用日本 050 端子,TE Connectivity 正是基于这种端子推出了全新的 Generation 50 未密封小型汽车解决方案产品系列。

Generation 50 端子和连接器(插头)的线径可细至 0.13 mm²,这减轻了线束重量,线束处理更符合人体工学。同时,Generation 50 端子还是一种稳固的互连系统,其双端子锁定特性提供了异常出色的保持力。

连接器系统通过在同一塑料件模制的漏斗中提供插针开口、母端开口和引线,提供防磕碰解决方案。TE 的表面贴装技术 (SMT) 公端提供了卓越的连接器板保持力和共面性技术,可最大程度地减小和帮助消除连接器组件公差以及产品整体共面性的变化。连接器可选配 CPA 和线衣。Generation 50 系列采用 1.8mm 间距,在多达 28 位的单排和双排配置上提供直角 SMT 公端和连接器,与传统的连接器解决方案相比,插入力更低。
