T2020012002-000

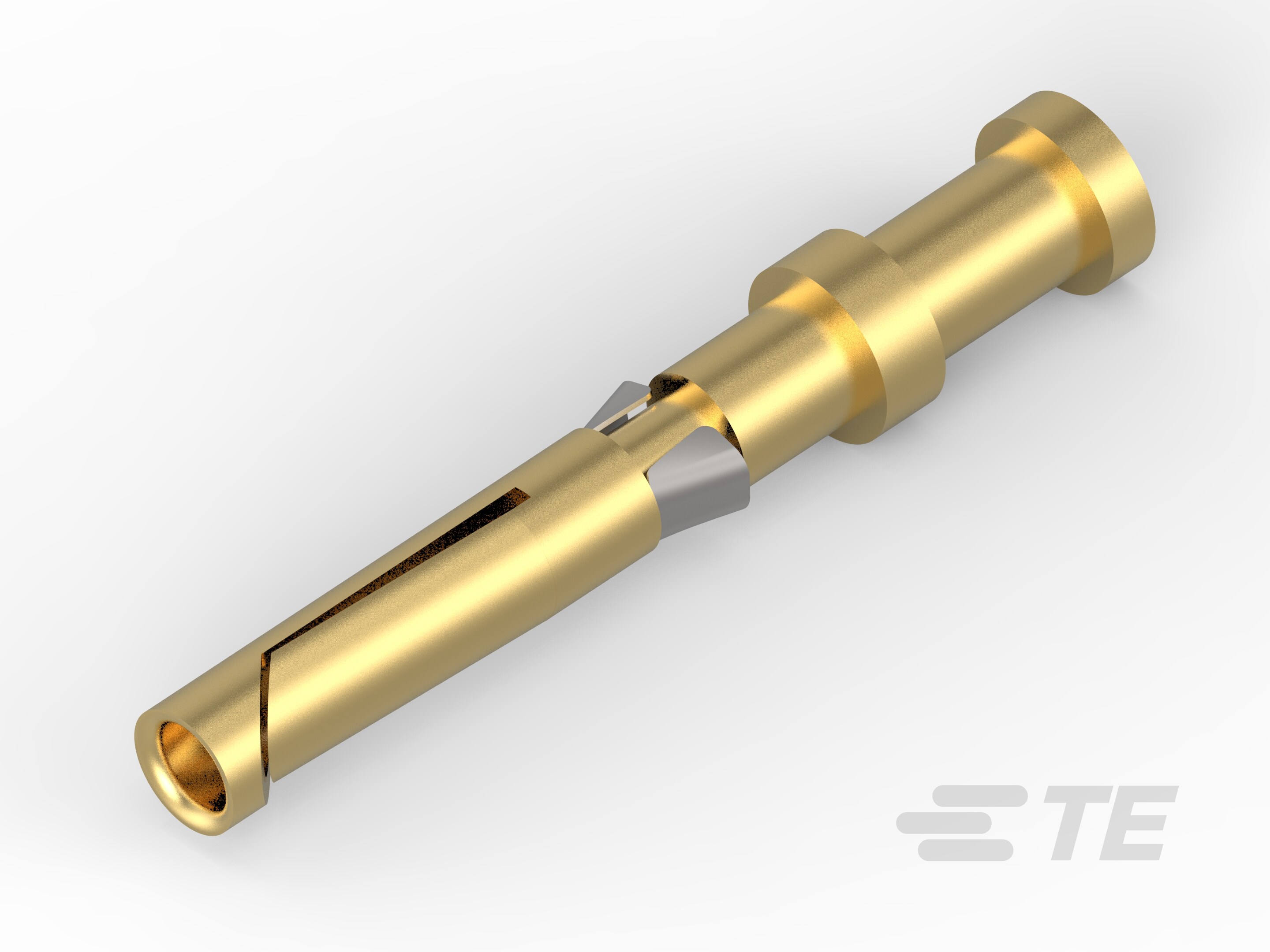

Gold (Au), Socket Contact, 26 – 22 AWG, .13 – .33 mm² Wire, Discrete Wire, Crimp, Brass, Power & Signal, HDC HDD
T2020012002-000
Gold (Au), Socket Contact, 26 – 22 AWG, .13 – .33 mm² Wire, Discrete Wire, Crimp, Brass, Power & Signal, HDC HDD
-
- HDC
- HDC HDD
- TE 内部编号 T2020012002-000
- TE 内部产品描述 DDF-0.3
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
与线缆类型兼容 : 分离式导线
-
线径 (AWG): 26 – 22
文档
产品图纸
- CDF/DDF HD/HDD SOCKET CONTACT ENG_CD_T20200X20XX000_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_T2020012002-000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_T2020012002-000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_T2020012002-000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_T2020012002-000_A.3d_stp.zip 英文版本
数据表/目录页
- Heavy Duty Connectors ENG_CS_1-1773869-8_HDC_Catalog_0517.pdf 英文版本
- ENG_CS_1-1773869-8_2501.pdf 英文版本
- JPN_CS_1-1773869-8_2501.pdf 日语
产品规格
- 应用规格 ENG_SS_114-137042_A1.pdf 英文版本
- 产品规格 CHI_SS_108-137042_CHI_C.pdf
- ENG_SS_108-137042_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-137042_B.pdf 英文版本
- CHI_SS_501-137042_B.pdf
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 实芯或绞线
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子形状和构造 : 圆形
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 10
-
端子接触部电镀材料表面涂层 : 亮光
-
端子底板材料 : 铜
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .33
操作/应用
-
电路应用 : 电源和信号
