概述

2.5 mm 双重锁定信号 (2.5 SDL) 连接器结构紧凑 ,该款单排连接器有线对线和线对板结构可供选择。双重锁定信号连接器系统包括用于保护导线端接的插头和帽护套、可选双锁板、压接端子以及标准和高外形版本的印刷电路板引脚接头。

产品特性

  • 这款连接器用途广泛且易于使用,可通过几种可靠的方式锁定。插头能够与帽或接头一起锁住。TPA(端子位置卡扣)器件有助于确保端子完全到位,以保证其可靠性。
  • 双重锁定信号母端子采用多种独特的材料制成,包括灼热丝。
  • 插头与帽(或头)插接时,可听到一声“咔哒”声,再次让用户对连接器的可靠性放心。
  • 每个连接器都提供板山头(与树脂或保形涂层兼容)、多种颜色和插头护套上的极化筋,这会促进装配线上的高效连接。
  • 信号双锁可选用符合 V-0 的材料或符合 GWT 和 V-0 的材料。
  • 这款连接器用途广泛且易于使用,可通过几种可靠的方式锁定。插头能够与帽或接头一起锁住。TPA(端子位置卡扣)器件有助于确保端子完全到位,以保证其可靠性。
  • 双重锁定信号插片采用多种独特的材料制成,包括灼热丝。
  • 插头与帽(或头)插接时,可听到一声“咔哒”声,再次让用户对连接器的可靠性放心。
  • 每个连接器都提供板山头(与树脂或保形涂层兼容)、多种颜色和插头护套上的极化筋,这会促进装配线上的高效连接。
  • 信号双锁可选用符合 V-0 的材料或符合 GWT 和 V-0 的材料。
  • 这款连接器用途广泛且易于使用,可通过几种可靠的方式锁定。插头能够与帽或接头一起锁住。TPA(端子位置卡扣)器件有助于确保端子完全到位,以保证其可靠性。
  • 双重锁定信号插片采用多种独特的材料制成,包括灼热丝。
  • 插头与帽(或头)插接时,可听到一声“咔哒”声,再次让用户对连接器的可靠性放心。
  • 每个连接器都提供板山头(与树脂或保形涂层兼容)、多种颜色和插头护套上的极化筋,这会促进装配线上的高效连接。
  • 信号双锁可选用符合 V-0 的材料或符合 GWT 和 V-0 的材料。
  • 这款连接器用途广泛且易于使用,可通过几种可靠的方式锁定。插头能够与帽或接头一起锁住。TPA(端子位置卡扣)器件有助于确保端子完全到位,以保证其可靠性。
  • 双重锁定信号插片采用多种独特的材料制成,包括灼热丝。
  • 插头与帽(或头)插接时,可听到一声“咔哒”声,再次让用户对连接器的可靠性放心。
  • 每个连接器都提供板山头(与树脂或保形涂层兼容)、多种颜色和插头护套上的极化筋,这会促进装配线上的高效连接。
  • 信号双锁可选用符合 V-0 的材料或符合 GWT 和 V-0 的材料。
  • 常见问题

    常见问答解答

    问:您的应用对电流和电压有什么要求?

    答:双重锁定信号连接器系统的最大额定电流为每条线 3 安培,电压额定值为 250 伏特交流/直流电。



    问:对导线类型和尺寸有什么要求?

    答:双重锁定信号连接器系统获准采用导线绝缘范围为 0.93-1.8 mm 的美国线规 26-20 导线。

    阅读更多信息:双重锁定信号连接器常见问题解答

    规格特性

    请查看产品文档或联系我们以了解最新的机构审批信息。

    结构特性

    • 与线缆类型兼容  分离式导线

    电气特征

    • 工作电压 (VAC) 50, 250

    • 工作电压 (VDC) 50, 250

    接触件特性

    • 端子接合区域电镀材料厚度  .8 – 1.4 µm [ 31.49 – 55.12 µin ]

    • 接合方柱尺寸 (mm) .5, .64

    • 接合方柱尺寸 (in) .019, .025

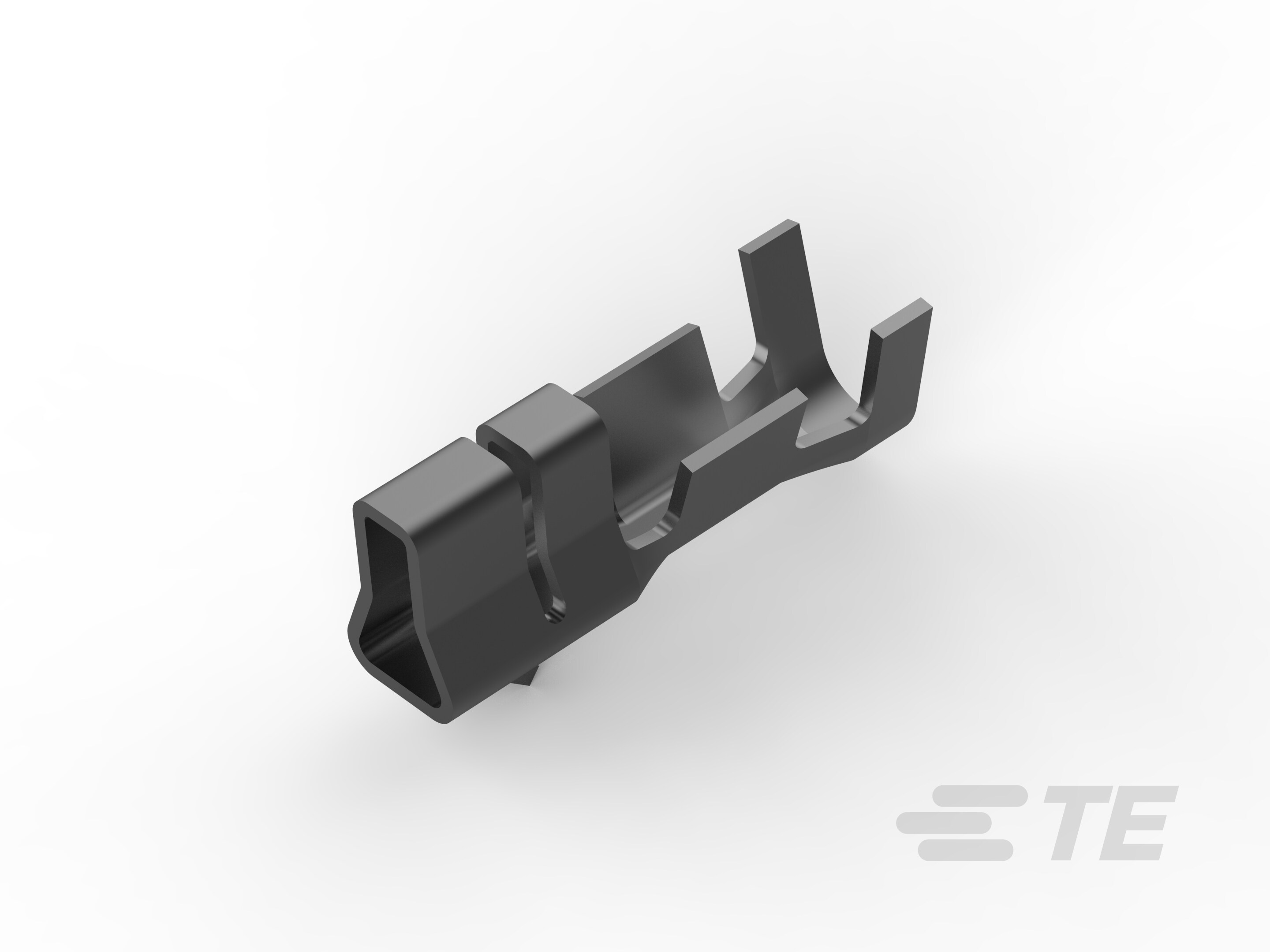

    • 端子类型  插座

    • 端子接触部电镀材料 

    • 导线端子端接区域电镀材料  预镀锡

    • 壳体内的端子定位力  带有

    • 端子基材  磷青铜

    • 端子额定电流(最大值) (A) 2.5, 3

    端接特性

    • 线缆端接方法  压接

    • 产品端接到  线缆

    机械附件

    • 壳体内的端子定位器类型  锁定枪

    尺寸

    • 兼容的绝缘直径范围 (mm) .93 – 1.5, 1.2 – 1.9, 1.4 – 1.8

    • 兼容的绝缘直径范围 (in) .037 – .059, .047 – .074, .055 – .071

    • 线径 (AWG) 22 – 20, 24 – 22, 26 – 22

    • 线径 (mm²) .12 – .35, .12 – .38, .3 – .53, .31 – .53

    使用环境

    • 工作温度范围  -30 – 105 °C [ -22 – 221 °F ]

    操作/应用

    • 电路应用  Signal

    包装特性

    • 封装方法  Reel, 袋和盒

    • 封装数量  1000, 8000

    参考编号

    • TE 内部编号 CAT-SI261-R2435
