产品特性
-
RTD 传感器类型 : Acrylic Laminate | 聚酰胺
-
元件类型 : Plotted Wire
-
元件材料 : 铂
-
引线导线种类 : PTFE 绝缘
-
工作温度（最大值） : 155 °C [ 311 °F ]
概述

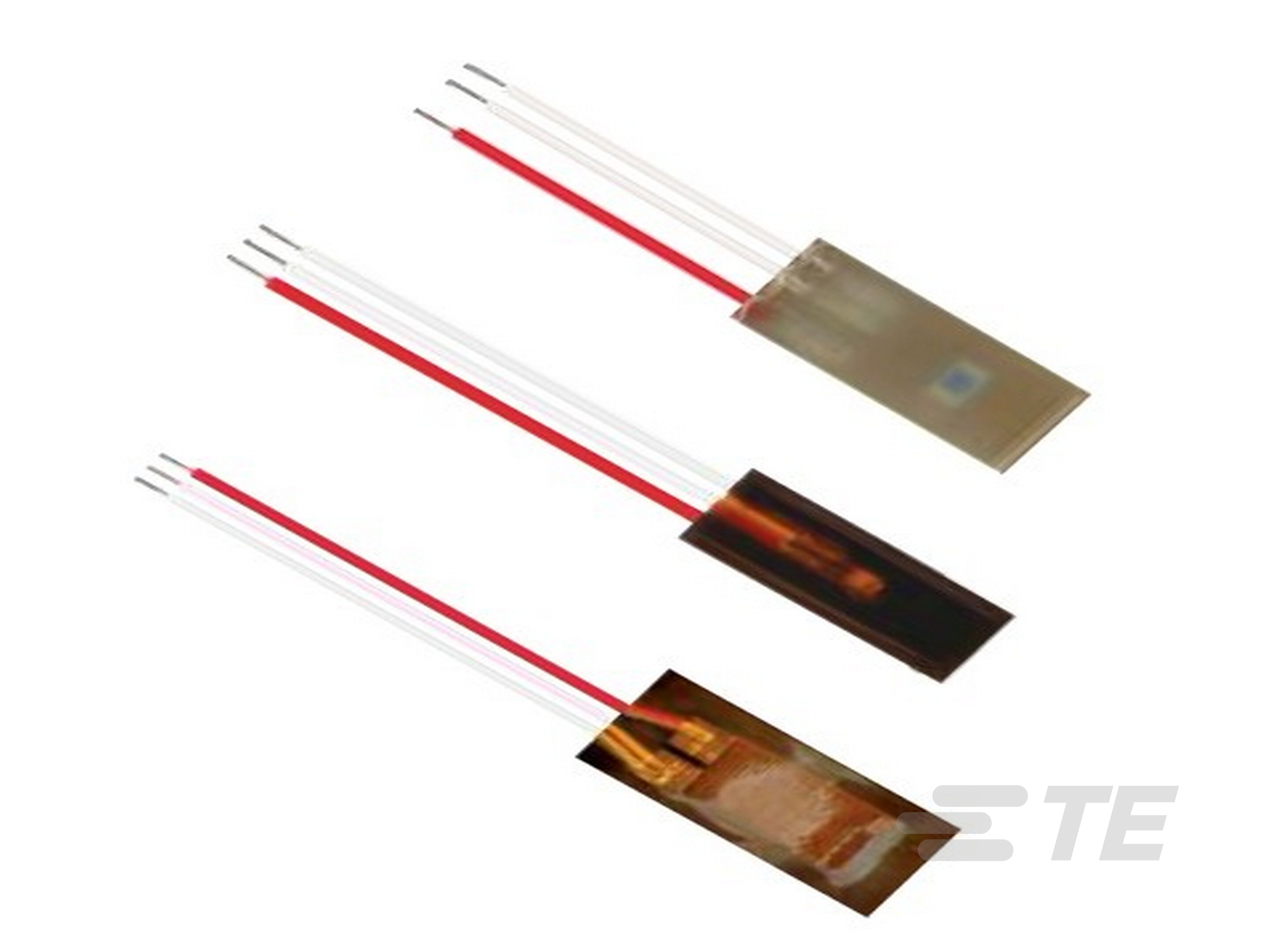

聚酰亚胺表面 RTD 传感器是一种扁平矩形的硅橡胶层压传感器，具有柔性特征，其感应元件层压在聚酰亚胺中。
这些聚酰亚胺表面 RTD 传感器用于监测或测量圆形或不平整表面的温度。 对于电机和发电机应用，它们通常用于绕组的端部。库存提供许多尺寸，我们也可以通过定制满足您的规格要求。
优势
- 温度范围：-50°C (-58°F) 至 200°C (392°F)
- 元件：铂金、铜、镍；样式：绘制式、绕线式、薄膜式
- 可选的粘合垫板
- 引线/电缆选项
- 响应快
- 表面传感
- 非侵入式简单安装
- 扁平柔性
- 自定义尺寸
应用于
- 电动机
- 发电机
- 暖通空调
- 航空航天
常见问题
常见问题解答
问：什么是 RTD？
答：RTD（电阻温度探测器）是一种传感器，其电阻随温度的变化而变化。 其电阻随传感器温度升高而增大。电阻与温度的关系是众所周知的，并且可随着时间的推移而重复。RTD 是一种无源设备。它不会单独产生输出。可使用外部电子设备来测量传感器电阻，方法是使小电流通过传感器，以产生电压。
更多信息： 了解 RTD
问：铂金 RTD 的标准电阻是多少?
答：可下载以下 PDF 文件获知： RTD 电阻温度表应用说明
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
Connection Head Type None
-
Resistance Tolerance @ Reference Temperature 100 Ohm ±.5% at 0°C
-
RTD 传感器类型 Acrylic Laminate | 聚酰胺
-
元件类型 Plotted Wire
-
元件材料 铂
-
引线导线种类 PTFE 绝缘
结构特性
-
Lead Wire Configuration 4 Wire Single (Red / Red / White / White)
尺寸
-
主体长度 31.75 mm [ 1.25 in ]
-
引线长度 914.4 mm [ 36 in ]
-
线径 (AWG) 26
-
Body Thickness 1.39 mm [ .055 in ]
-
主体宽度 12.7 mm [ .5 in ]
使用环境
-
Temperature Coefficient (Ω/°C) .00392
-
工作温度（最大值） 155 °C [ 311 °F ]
相关资料
数据表/目录页
- TESS-ANDO-DS0044 英文版本
