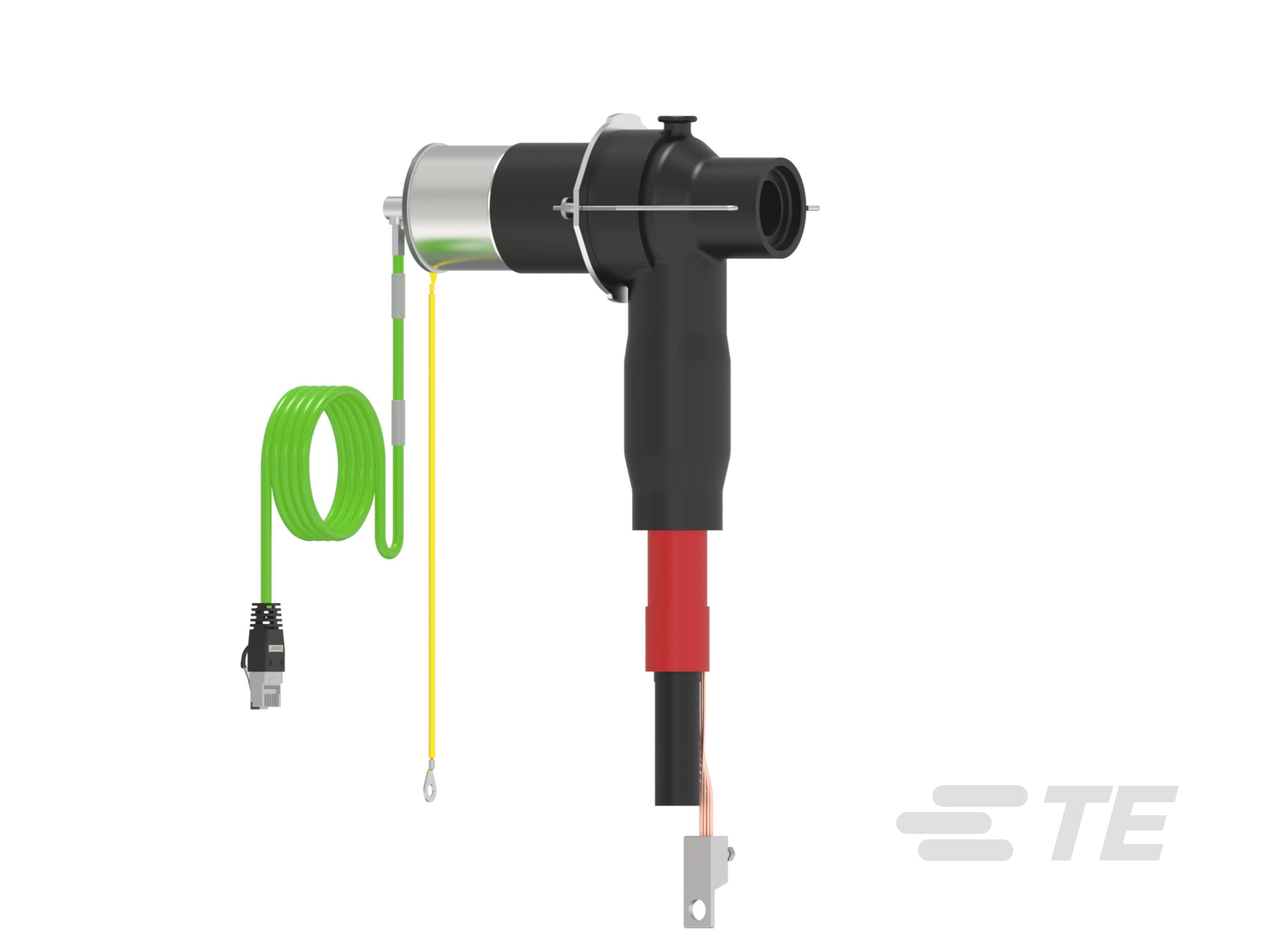

传感式可分离连接器
产品特性
-
产品供货情况 : 全球, 欧洲、中东和非洲
-
安装说明 : 德语, 英语
-
安装技术 : 修剪螺栓
-
电压等级 (kV): ≤ 24
-
衬套类型 : 250A
由于连接器中集成了传感器，因此可以显著降低成本并提高网络透明度。
在现代变电站中，传感器使用带电压传感器的肘形头（如 RSTI-VS）或套管集成到开关柜中。 通过智能肘形头可改装和更换传感器，但由于开关柜和肘形头类型的多样性，需要仔细选择传感器。智能套管可确保兼容性，但会阻碍传感器更换，并在更换元件时增加成本。另一种方法是将传感器直接集成到变压器上，独立于开关柜类型和开关柜中使用的肘形头类型。这就是我们推出 RSTS 传感式连接器的原因。
我们的 RSTS 传感式可分离连接器带有电阻式电压传感器，经过 HD 629.1 测试，可确保整个系统的兼容性。这款电阻式电压传感器与新一代智能电子设备（例如我们的 Kries IKI-50 或 IKI-55）相结合，可为电网管理应用（如监控、计量和保护）提供测量信号。
通过使用适当的监控设备（例如采用获得专利的“交叉校准”算法的 Kries IKI-50 或 IKI-55），在变压器上测得的电压信号可用于校准开关柜每个馈线上已有的电容电压信号。这提供了对开关柜内部电压的精确和稳定测量，通过减少开关柜或环网柜 (RMU) 中所需的传感器数量来节省成本。
主要特性
- 通过高精度电压测量实现电网监控
- 节省成本的解决方案减少了环网柜 (RMU) 中所需的传感器数量
- 出厂时已校准，因此无需现场校准
- 安装时不需要额外的肘形头
- 由于使用了 EPDM 和 LSR 材料，能够抗紫外线照射、耐老化和耐候性，从而提供了长期耐用性
可分离连接器
提高电网可靠性

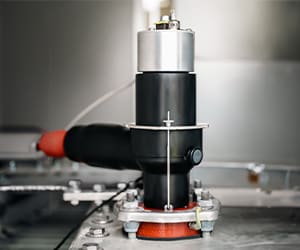

安装在变压器上
常见问答解答
问：TE Connectivity (TE) Raychem RSTS 传感式可分离连接器能否用于改造应用？
答：可以，我们的 Raychem RSTS 连接器可用于改造应用。对于现有设备，建议您更换已安装的肘形头并直接安装 RSTS。如果已经在使用我们的 Raychem RSES 或 RSSS 可分离连接器，则无需准备额外的电缆。
问：Raychem RSTS 涵盖哪些电缆横截面范围？
答：我们的 Raychem RSTS 连接器的截面范围为 25 至 95 mm² 以及 70 至 150 mm²。有关详情，请参考数据手册。
问：Raychem RSTS 是否与 Kries 监测设备兼容？
答：兼容，Raychem RSTS 连接器与我们的 Kries CAPDIS R5 和 IKI-50/55 兼容。
问：Raychem 传感式可分离连接器 RSTS 是否仅与 TE Kries 智能电网设备兼容？
答：否，Raychem RSTS 连接器具有标准化输出信号，并与其他工业智能电网设备兼容。
问：如何对 RSTS 连接器进行 VLF 电缆测试？
答：我们的产品组合中有一个 C 型后插，可用于更换传感器和执行电缆测试。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
安装技术 修剪螺栓
-
衬套类型 250A
-
电缆屏蔽种类 铜导线
-
筛选 筛选
结构特性
-
芯数 1, 3, 4
电气特征
-
电压等级 (kV) ≤ 24
主体特性
-
兼容导体材料 铜, 铝
-
绝缘材料 聚合物
尺寸
-
兼容的绝缘直径范围 (mm) 17.9 – 25., 21.9 – 28.5, 21.9 – 25.8, 17.9 – 25
-
兼容的导体截面范围 (mm²) 25 – 95, 70 – 150, 120 – 150
操作/应用
-
可插拔连接产品类型 肘形头连接器
-
获得船舶-海洋-造船认证 否
行业标准
-
与已批准的标准产品兼容 HD629.1-S3
产品供货情况
-
产品供货情况 全球, 欧洲、中东和非洲
其他
-
安装说明 德语, 英语
参考编号
-
TE 内部编号 CAT-RSTS
