屏蔽式可分离连接器 250A

RAYCHEM

RAYCHEM RSES
RAYCHEM RSSS

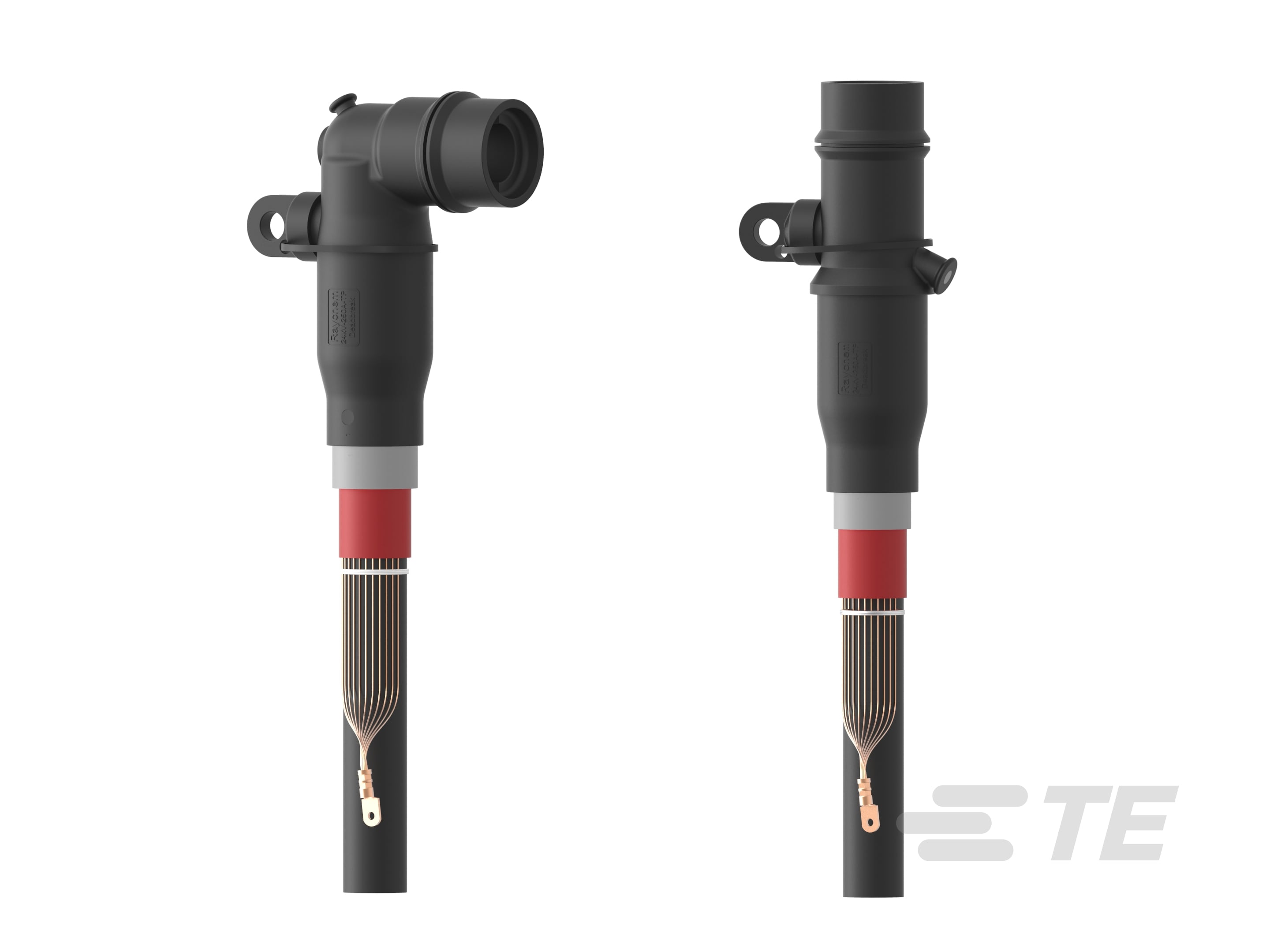

我们的瑞侃 RSES/RSSS 屏蔽式肘形或直型可分离连接器适用于连续电流为 250 A，耐电压高达 24 KV 的 A 型接口衬套。这款可分离连接器系列设计用于将地下电缆连接到电气设备，如 RMU、开关装置和变压器。

产品特性

产品供货情况 : 亚洲, 欧洲、中东和非洲, 法国, 澳大利亚、新西兰和太平洋岛屿, 美洲
安装说明 : 德语, 法语, 英语
安装技术 : 机械
电压等级 (kV): ≤ 24
衬套类型 : 250A

产品	TE 产品编号	文档	产品供货情况	安装说明	电缆屏蔽种类	兼容导体材料	兼容导体直径范围	兼容的导体截面范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
RSES-VD-525D	EN3693-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSES-525C-E	EN3700-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSSS-VD-525A	EN3721-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	16 – 70 mm²	-	-
RSSS-525C-01	EN3847-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSES-VD-525C-01	EN3839-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSSS-VD-525D-01	EN3853-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	8.7 – 13.8 mm, 9.5 – 15 mm	70 – 150 mm²	-	-
RSSS-525A	EN3706-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSSS-525C	EN3708-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSSS-525A-01	EN3849-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSES-525A-01	EN3842-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSSS-525A-E	EN3713-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSES-525B-01	EN3843-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSES-525B	EN3704-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSSS-VD-525D	EN3718-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	8.7 – 13.8 mm, 9.5 – 15 mm	70 – 150 mm²	-	-
RSES-VD-525B	EN3691-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSSS-VD-525A-E	EN3714-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	16 – 70 mm²	-	-
RSSS-VD-525B-E	EN3715-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	25 – 95 mm²	-	-
RSES-525B	EN3704-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSES-525D-01	EN3845-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSES-VD-525D	EN3693-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSSS-VD-525A-E	EN3714-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	16 – 70 mm²	-	-
RSES-VD-525B	EN3691-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSSS-VD-525B-01	EN3851-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	25 – 95 mm²	-	-
RSES-525A	EN3705-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSSS-VD-525D-E	EN3717-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	8.7 – 13.8 mm, 9.5 – 15 mm	70 – 150 mm²	-	-
RSES-VD-5251-FR01	EL8273-000	\u4EA7\u54C1\u56FE\u7EB8	法国	法语	层压铝胶带	铜, 铝	7.7 – 12 mm	50 – 95 mm²	-	-
RSES-VD-525B-E	EN3696-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSSS-VD-525C-E	EN3716-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	8.7 – 13.8 mm, 9.5 – 15 mm	70 – 120 mm²	-	-
RSES-VD-525B-E	EN3696-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSES-525C	EN3703-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSES-525A	EN3705-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSSS-525D-E	EN3710-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSSS-VD-525C	EN3719-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	8.7 – 13.8 mm, 9.5 – 15 mm	70 – 120 mm²	-	-
RSSS-VD-525B	EN3720-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	25 – 95 mm²	-	-
RSES-VD-525A-E	EN3697-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSES-VD-525D-E	EN3694-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSES-VD-525C-E	EN3695-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSSS-525D	EN3709-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSSS-VD-5251-FR01	EL8272-000	\u4EA7\u54C1\u56FE\u7EB8	法国	法语	层压铝胶带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	50 – 95 mm²	-	-
RSES-VD-525C-E	EN3695-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSSS-525C-E	EN3711-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSSS-VD-525B	EN3720-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 11 mm, 4.1 – 11 mm, 4.6 – 12.5 mm, 5.6 – 12.5 mm	25 – 95 mm²	-	-
RSES-525B-E	EN3699-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSSS-VD-525C-E	EN3716-005	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	德语	铜导线	铜, 铝	8.7 – 13.8 mm, 9.5 – 15 mm	70 – 120 mm²	-	-
RSES-525C-01	EN3844-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 120 mm²	-	-
RSES-VD-525D-01	EN3838-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSES-VD-525B-01	EN3840-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜带	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-
RSES-VD-525A	EN3690-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	16 – 70 mm²	-	-
RSES-525D-E	EN3701-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	70 – 150 mm²	-	-
RSSS-525B	EN3707-011	\u4EA7\u54C1\u56FE\u7EB8	亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	英语	铜导线	铜, 铝	3.5 – 13.8 mm, 4.6 – 15 mm	25 – 95 mm²	-	-

概述

我们的瑞侃 RSES/RSSS 屏蔽式肘形或直型 250 A 可分离连接器符合 CENELEC HD 629.1 S2 02/2006+A1:2008

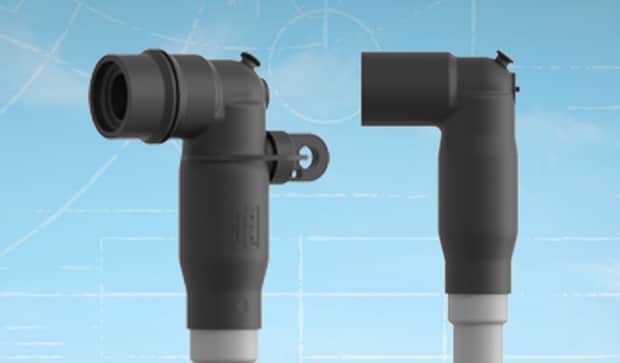

我们的瑞侃屏蔽式肘形或直型可分离连接器 RSES/RSSS 设计用于将单芯橡塑电缆连接到中压气体绝缘开关装置， 以及使用指定连续电流为 250 A，针对高达 24 kV 的系统电压经过测试的 A 型衬套（根据 EN 50180/EN 50181）的其他设备。RSES 和 RSSS 连接器的本体表面采用耐用的 EPDM 橡胶制成，内部绝缘材料采用高度改良的硅橡胶制成，即使在严苛环境中也适合室内外安装，同时提供出色的电气性能。可分离连接器采用接地的外导电层进行屏蔽，确保操作安全可靠。此外，改进的电缆适配器采用整体密封技术，可快速、轻松地进行安装。

RSES 和 RSSS 采用机械安全螺栓电缆接线片，安装轻松快捷，且支持各种不同的电缆截面 (16-150 mm²)。我们的瑞侃 RSES 和 RSSS 连接器可配备电容式电压检测 (VD) 点，以确定电缆网络中是否存在电压，或配备金属外壳 (MH) 以提供额外的安全性，防止触电。

主要特性

量程采用机械安全螺栓电缆接线片
混合材料设计，带来出色的机械和电气性能
严苛环境条件下也能可靠操作
屏蔽式连接器本体可提高安全性
整体密封的模制电缆适配器，便于安装
可选电压检测 (VD) 点
可选金属外壳 (MH)
