产品特性
-
Pressure Sensor Type: Industrial Pressure Transducer
-
压力精度: ±0.25% FSO
概述

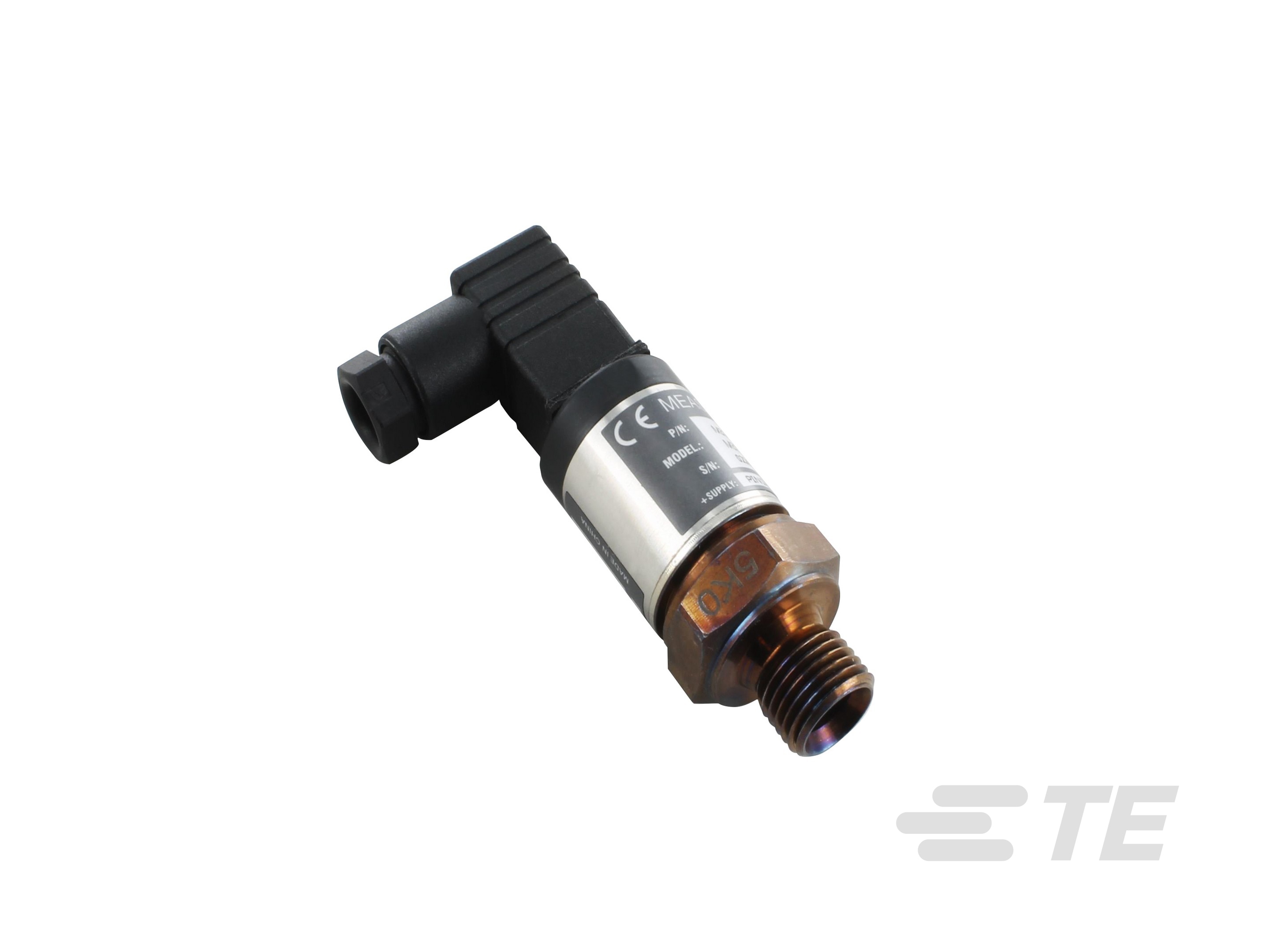

M3200 压力变送器提供模拟压力或数字压力和温度输出信号。
压力变送器的压力腔由 17-4PH 不锈钢实心结构加工而成。 TE 的专有 MicrofusedTM 技术来源于要求严苛的航空航天应用，该技术利用高温微熔玻璃将微机械加工压阻式硅应变片黏贴在不锈钢隔离膜上。该方案在轻松、高效获取介质兼容性的同时，提供非常高的长期稳定性，避免了变送器在传统微机械加工制造工艺过程中出现的 P-N 结效应现象。这款产品特别适用于需要中大批量应用的工业和商业 OEM。标准结构，适用于多种应用。可选的压力量程介于 0-100 至 5,000 PSI（0-7 bar 至 0-350 bar）之间。提供五种标准模拟输出信号以及 14 位数字压力和 11 位温度输出。请联系我们的销售团队以了解定制化需求。
-40°C
最低工作温度
125°C
最高工作温度（电缆除外，最高 105°C）
了解 M3200 压力变送器及其模拟和数字输出信号选项。
-
压阻式压力传感器网络研讨会视频（英文版）
-
优势
- 17-4 不锈钢单件一体化结构
- 14 位数字压力和温度输出或模拟 mV/放大输出
- ±1.5% 量程范围精确度
- 外形紧凑
- 可定制
- 耐候性
- 符合 CE 标准
应用于
- 泵和压缩机
- 液压/气动系统
- 汽车测试系统
- 能源和水管理
- 医疗气体压力
- 泄漏检测
- 远程测量系统
- 通用压力测量
标准压力量程
| 量程 (psi) | 量程 (bar) | 表压/复合压 |
|---|---|---|
| 0 到 100 | 0 到 7 | • |
| 0 到 250 | 0 到 17 | • |
| 0 到 500 | 0 到 35 | • |
| 0 到 1,000 | 0 到 70 | • |
| 0 到 2,500 | 0 到 170 | • |
| 0 到 5,000 | 0 到 350 | • |
| *请联系工厂，以满足非标准压力量程的请求。 | ||
常见问题
常见问答解答
问：压力传感器适合采用哪种类型的过程连接？
答：TE Connectivity (TE) 提供各种标准连接，通常为螺纹连接。 虽然我们提供了标准配置，但也可为 OEM 应用定制配置。 螺纹连接可用于公端连接和母端连接，并且可设计为锥形密封、O 型环或金属对金属密封。更高的压力范围还要求在额定压力下进行连接。 请联系工厂，了解供货情况。
常用螺纹类型：NPT、SAE/UNF、BSP、公制
问：压力传感器有哪些类型的电气接口？
答：电气接口由所选产品而定。某些产品由于危险区域服务或 IP 等级而需要特定的电气连接。TE Connectivity (TE) 制造具有一体式连接器、直插式连接器和电缆选项的压力传感器。 提供标准设计和定制设计
电气连接类型： Packard 连接器，带插接连接器的 Form C，不带插接连接器的 Form C，电缆
问：模拟传感器与数字传感器有何区别？
答：模拟传感器和数字传感器在所采用的技术、接口、输出信号及描述和指定操作时所使用的术语方面，迥然不同。下载我们的《模拟传感器和数字传感器 - 二者的优点》白皮书，了解有关数字传感器和模拟传感器各自优势的详细信息。
问：哪些传感器用于 HVACR 系统？
答：传统 HVAC 系统使用压力和温度传感器来控制基本操作，打开和关闭电源、阀门和散热孔等。由于 HVAC 系统经过发展，效能得到提升，传感功能也相应提升，其中包含了可变制冷流、变速电机和鼓风机、电子膨胀阀以及其他诸多控制方法，可进一步优化系统和减少总体能源使用量。 下载我们的 《压力传感器在 HVACR 系统中的重要作用》白皮书 ，了解详细信息。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
Pressure Sensor Type Industrial Pressure Transducer
-
压力类型 混合, 量规
结构特性
-
电气连接 1 米电缆, 5 米电缆, M12 连接器, Packard A, Packard B, 带接合连接器的 Form C
电气特征
-
Supply Voltage Range (V) 2.7 – 5, 4.75 – 5.25, 5, 8 – 30, 9 – 30, 12 – 30
尺寸
-
产品高度 (mm) 48.26, 51.56, 56.64, 58.42
-
产品高度 (in) 1.9, 2.03, 2.23, 2.3
-
尺寸 (mm) 22.25 x 22.25 x 45.72, 22.25 x 22.25 x 45.73, 22.25 x 22.25 x 53.34, 22.25 x 22.25 x 53.35, 22.25 x 22.25 x 53.37, 22.25 x 22.25 x 53.38, 22.25 x 22.25 x 55.88, 22.25 x 22.25 x 58.42
-
尺寸 (in) .875 x .875 x 1.8, .875 x .875 x 1.9, .875 x .875 x 2.1, .875 x .875 x 2.2, .875 x .875 x 2.3, .875 x .875 x 2.4, .875 x .875 x 2.5
-
六角头尺寸（对边） 22.2 mm [ .875 in ]
使用环境
-
压力 (bar) 4, 7, 9, 10, 14, 16, 17, 20, 25, 70, 200, 250, 300, 350, 400
-
压力 (psi) 14, 58, 100, 101.52, 130, 145, 145.03, 150, 200, 232, 250, 290.07, 360, 1000, 2900, 3000, 3625, 4351, 5000, 5800
-
工作温度范围 (°C) -40 – 105, -40 – 125
-
工作温度范围 (°F) -40 – 221, -40 – 257
操作/应用
-
耐压范围 2X 等级
-
Output Signal Type .5 – 4.5 V, 0 – 10 V, 1 – 5 V, 14 bit ADC, 24-bitADCI2C, 4 – 20 mA
-
压力精度 ±0.25% FSO
其他
-
传感器选件 减震器, 无减震器, 胶粘标签
-
配件 1/4-18 NPT, 1/4-19 BSPT, 7/16 20UNF Female SAE J513 STRT THD W/ INT Valve Depressor, 7/16-20 UNF MALE SAE J1926-2 STRT THD O-RING 90SH, G1/4 JIS B2351 WITH NBR O RING
参考编号
-
TE 内部编号 CAT-PTT0068
