4-20mA/电压输出压力传感器

4-20mA/电压输出压力传感器-CAT-PTT0040

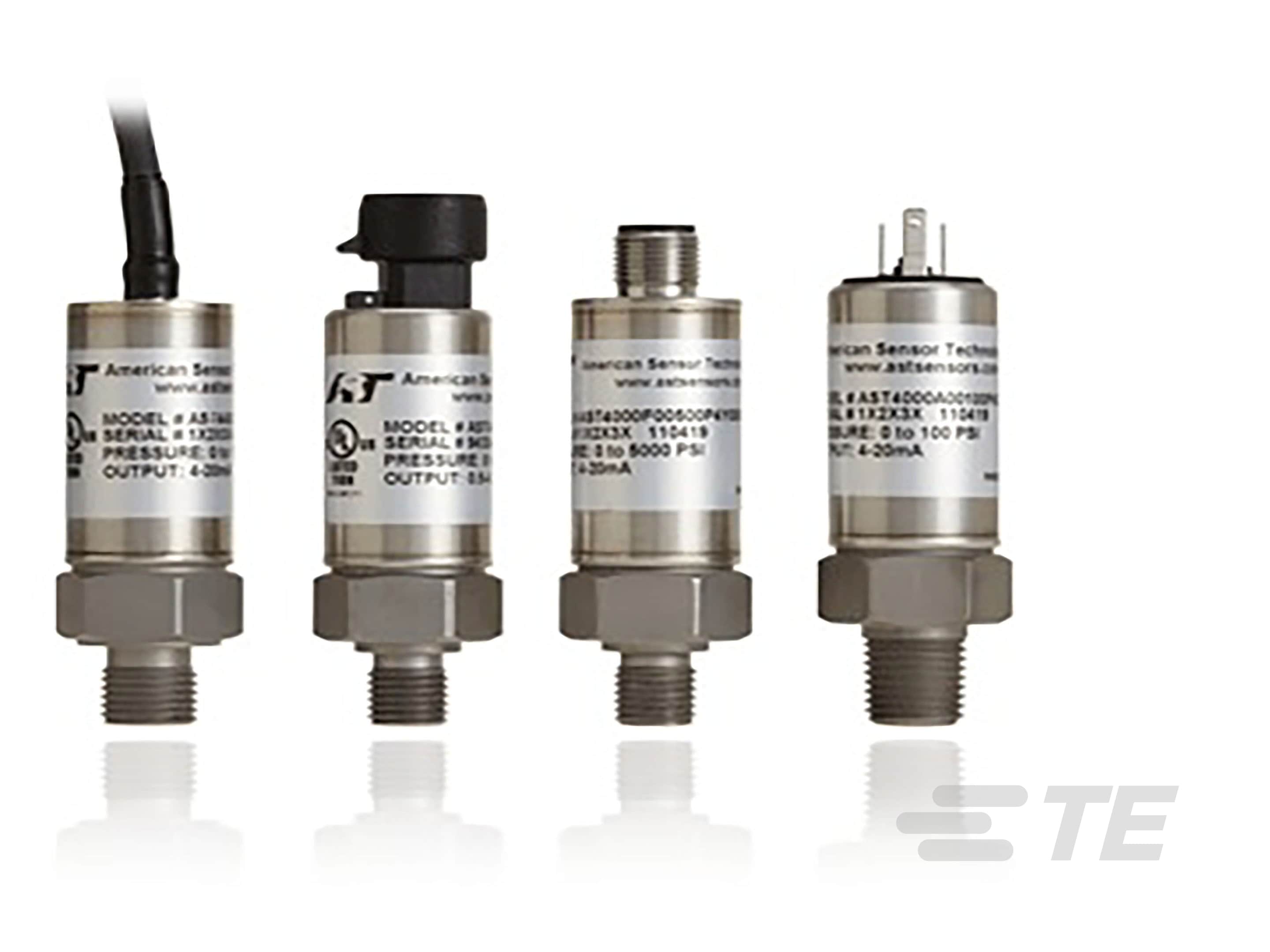

  • AST4000
AST4000 采用不锈钢焊接外壳和各种电气连接，可封装用于各种 OEM 压力传感器应用。
更多 更少
联系我们

产品特性

  • 压力传感器类型 : 工业级压力传感器

  • 压力 (bar): 1.72 | 1.723 | 2.06 | 3.44 | 6.89 | 8.27 | 10 | 10.34 | 11 | 13.78 | 17.23 | 20 | 25.16 | 27.57 | 30 | 34.47 | 68.94 | 137.89 | 172.3 | 206.84 | 344.73 | 413.6 | 413.68 | 441.26 | 689.47 | 1378.9

  • 压力 (psi): 25 | 30 | 50 | 100 | 120 | 145.03 | 150 | 159.54 | 200 | 250 | 290.07 | 365 | 400 | 435.11 | 500 | 1000 | 2000 | 2500 | 3000 | 5000 | 6000 | 6400 | 10000 | 20000

  • 压力类型 : 密封 | 混合 | 量规

  • 电源电压范围 (V): 5 | 10 – 28

  • 输出信号类型 : .5 – 4.5 V | .5 – 4.5 V 比率式 | 10 mV/V | 1 – 5 V | 1 – 6 V | 4 – 20 mA

概述

AST4000 压力传感器的设计采用一体式不锈钢或镍合金传感元件。 由于这种感应元件无 O 型环、无焊缝或注有液体空腔的结构，因此长期稳定性好，精度高，输出重复性好。 可以使用多种电压输出信号或 4-20mA 回路供电配置该传感器。该压力传感器采用不锈钢外壳、多种过程连接螺纹以及电缆或连接器选项，不但适用于诸多现有设计，而且也能灵活地用于新设计。

优势

  • 高强度不锈钢结构
  • 无油、焊缝或内部 O 型环
  • 宽工作温度范围
  • 压力量程高达 10,000 PSI
  • 低静态和热误差
  • 高性价比
  • 兼容多种液体和气体
  • EMI/RFI 防护等级
  • UL/c 认证（含外壳）
规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 压力传感器类型  工业级压力传感器

  • 压力类型  密封 | 混合 | 量规

结构特性

  • 电气连接  10 英尺电缆 | 2 英尺电缆 | 6 英尺电缆 | Deutsch DT04-3P | Deutsch DT04-4P | DIN 43650A | M12x1 | Packard Metripack 150 | 小型 DIN 43650C | 无连接器

电气特征

  • 电源电压范围 (V) 5 | 10 – 28

主体特性

  • 端口材料  17-4PH | 316L | 镍合金 718

尺寸

  • 产品直径  22.22 mm [ .875 in ]

  • 产品长度 (mm) 75.9 | 76.2 | 76.96 | 78.48 | 84.32 | 88.13 | 88.39 | 88.9 | 90.42 | 90.67 | 92.45 | 94.74 | 103.1 | 664.9 | 667.7 | 1864.8 | 3060.7 | 3065.5

  • 产品长度 (in) 2.99 | 3 | 3.03 | 3.09 | 3.32 | 3.47 | 3.48 | 3.5 | 3.56 | 3.57 | 3.64 | 3.73 | 4.06 | 26.18 | 26.29 | 73.42 | 120.5 | 120.69

使用环境

  • 压力 (bar) 1.72 | 1.723 | 2.06 | 3.44 | 6.89 | 8.27 | 10 | 10.34 | 11 | 13.78 | 17.23 | 20 | 25.16 | 27.57 | 30 | 34.47 | 68.94 | 137.89 | 172.3 | 206.84 | 344.73 | 413.6 | 413.68 | 441.26 | 689.47 | 1378.9

  • 压力 (psi) 25 | 30 | 50 | 100 | 120 | 145.03 | 150 | 159.54 | 200 | 250 | 290.07 | 365 | 400 | 435.11 | 500 | 1000 | 2000 | 2500 | 3000 | 5000 | 6000 | 6400 | 10000 | 20000

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 输出信号类型  .5 – 4.5 V | .5 – 4.5 V 比率式 | 10 mV/V | 1 – 5 V | 1 – 6 V | 4 – 20 mA

  • 耐压范围  2X 等级 | 2X，最小值

  • 压力精度  ±0.5% FSO

行业标准

  • 与机构/标准产品兼容  UL

其他

  • 传感器选件  无 | 无选项

  • 端口接头  1/2 MNPT | 1/4 MBSPP | 1/4 MNPT | 1/8 MNPT | 3/8-24 UNF 公端 | 7/16-20 UNF 公端 | G1/4 公端 | M18x1.5

参考编号

  • TE 内部编号 CAT-PTT0040
