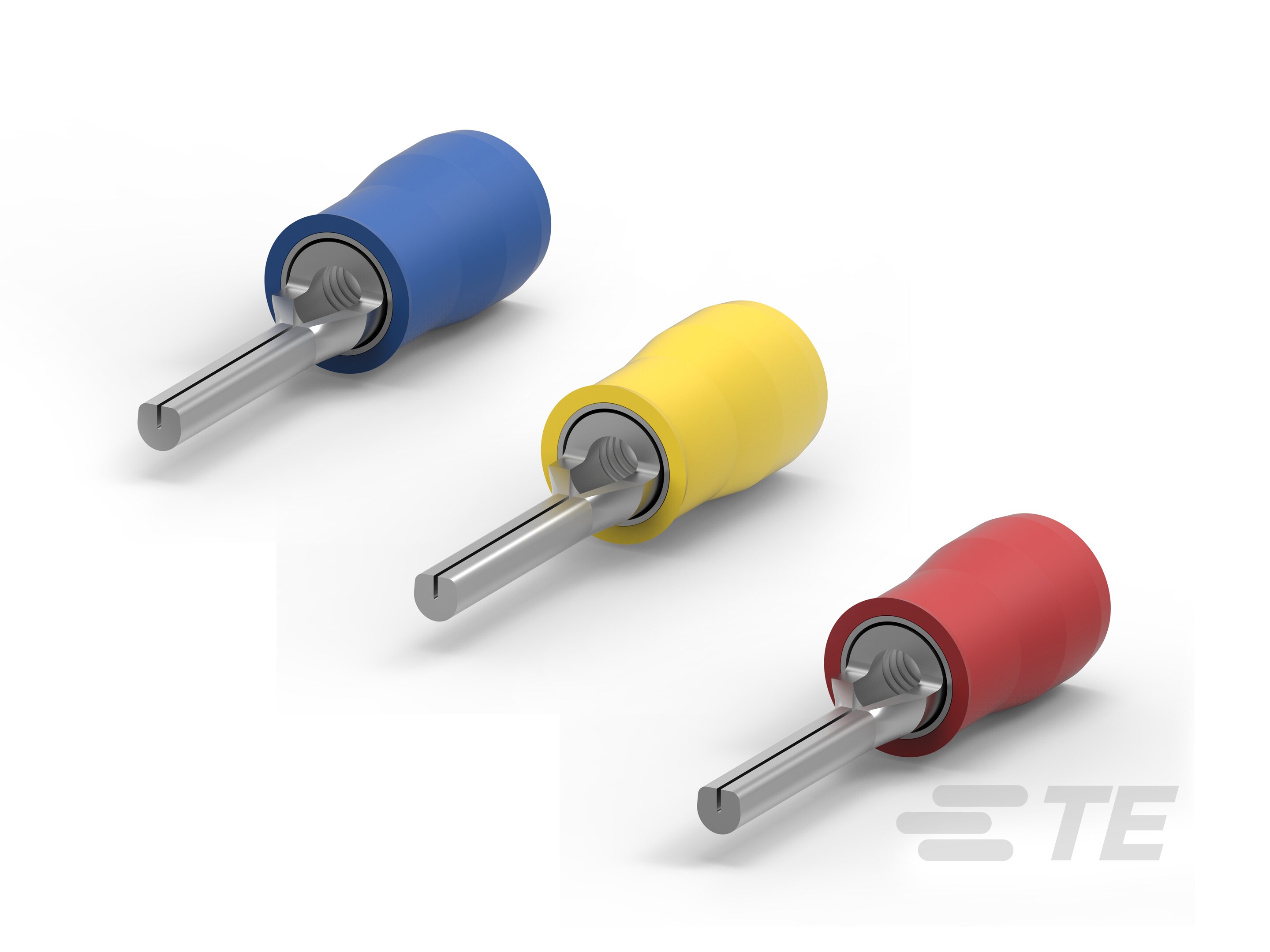

PIDG Formed Wire Pins

请查看产品文档或联系我们以了解最新的机构审批信息。

• 可密封  否

• 与分离式电线类型兼容  绞线

• 电线绝缘支持固定类型  绝缘支撑

• 与线缆类型兼容  分离式导线

• 主要产品颜色  红色 | 蓝色 | 黄色

• 套管材料  尼龙 | 铜

• 绝缘材料  尼龙

• 端子制造  冲压成形

• 端子接触部长度 (mm) 6.7 | 9.9 | 10

• 端子接触部长度 (in) .26 | .39

• 压接导线端子类型  导线引脚

• 接合插针直径 (mm) 1.78 | 1.8 | 2.6

• 接合插针直径 (in) .07 | .102

• 压线筒类型  Closed

• 端子电镀材料  锡

• 端子形状和构造  圆形

• 端子方向  直式

• 带导线绝缘  带有

• DIN 电线尺寸 (mm²) .14 – .35 | .5 – 1 | 1 – 2.5 | 2.62 – 6.64

• 兼容的绝缘直径范围 (mm) 2.08 | 2.92 – 4.31 | 3.56 | 4.3 | 6.3

• 兼容的绝缘直径范围 (in) .082 | .115 – .17 | .14 | .169 | .17 | .25

• 线径 (AWG) 12 – 10 | 16 – 14 | 22 – 16 | 26 – 22

• 线径 (mm²) .12 – .4 | .3 – 1.42 | 1 – 2.8 | 1 – 2.6 | 2.62 – 6.64

• 线径 (CMA) 254 – 642 | 493 – 3158 | 2050 – 5180 | 5180 – 13100

• 压线筒内径 (mm) 2.13 | 3.7 | 4.3 | 4.4 | 6.4

• 压线筒内径 (in) .084 | .145 | .169 | .173 | .253

• 端子材料厚度 (mm) .46 | .79 | .99

• 端子材料厚度 (in) .018 | .031 | .039

• 产品总长度 (mm) 18.2 | 19.69 | 20.2 | 23 | 23.6 | 29.08

• 产品总长度 (in) .717 | .775 | .8 | .906 | .93 | 1.145

• 绝缘选项  部分绝缘

• 封装数量  500 | 1000

• 封装方法  零散零件
