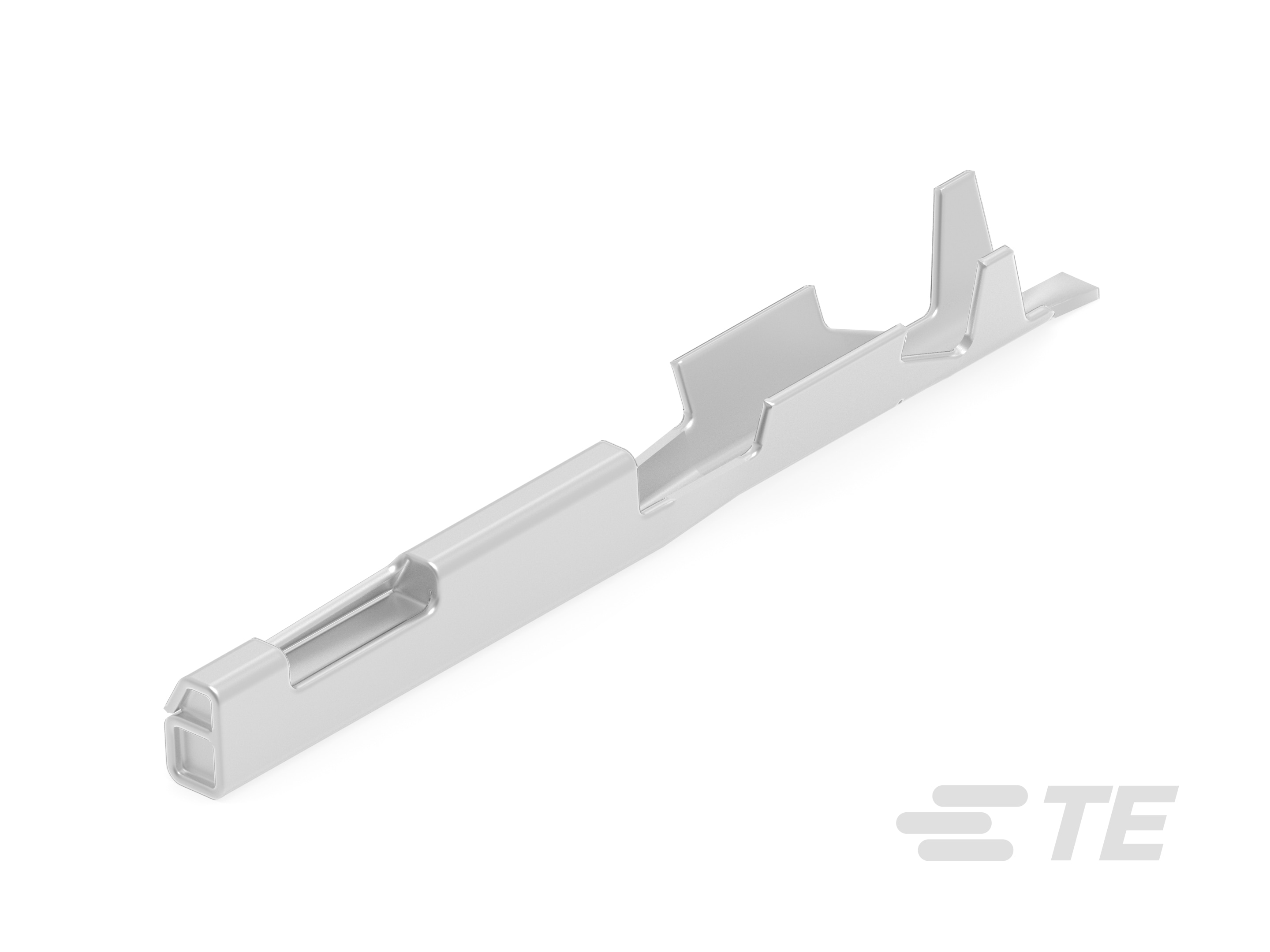

MCON .50 端子

请查看产品文档或联系我们以了解最新的机构审批信息。

• 插座种类  180°

• 主要锁定特性  无尖刃主体

• 可密封  否

• 端子密封类型  非密封

• 端子制造  冲压成形

• 端子大小  1.2mm

• 典型额定电流 (A) 3

• 压接类型  F 型压接

• 导线端子端接区域电镀材料  金, 银, 锡

• 端子类型  母端

• 对接公端宽度 (mm) .5

• 对接公端宽度 (in) .019, .02

• 接触面电镀  银 (Ag), 锡 (Sn)

• 对接公端厚度  .4 mm [ .015 in ]

• 线缆端接方法  压接

• 产品端接到  导线, 线缆

• 兼容的绝缘直径范围 (mm) .85 – 1.1, .95 – 1.3

• 兼容的绝缘直径范围 (in) .03 – .043, .037 – .051

• 线径 (AWG) 24 – 22, 26 – 25

• 线径 (mm²) .13 – .17, .22 – .35

• 线径查找 (mm²) .13, .15, .2, .25, .35

• 线径查找 (AWG) 22, 23, 24, 25, 26

• 公端长度  15.23 mm [ .6 in ]

• 绝缘选项  非绝缘

• 工作温度（最大值） (°C) 105, 130, 170

• 工作温度（最大值） (°F) 221, 266, 338

• 工组温度范围 (°C) -40 – 130, -40 – 105, -40 – 170

• 工组温度范围 (°F) -40 – 221, -40 – 266, -40 – 338

• 与电线基础材料兼容  铜

• 符合自动化指南  是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

• 与机构/标准产品兼容  LV214

• 封装方法  Reel

• 封装数量  17000

• 客户首选端子  否

• 端子传导  0 – 24 A（低功率）
