规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

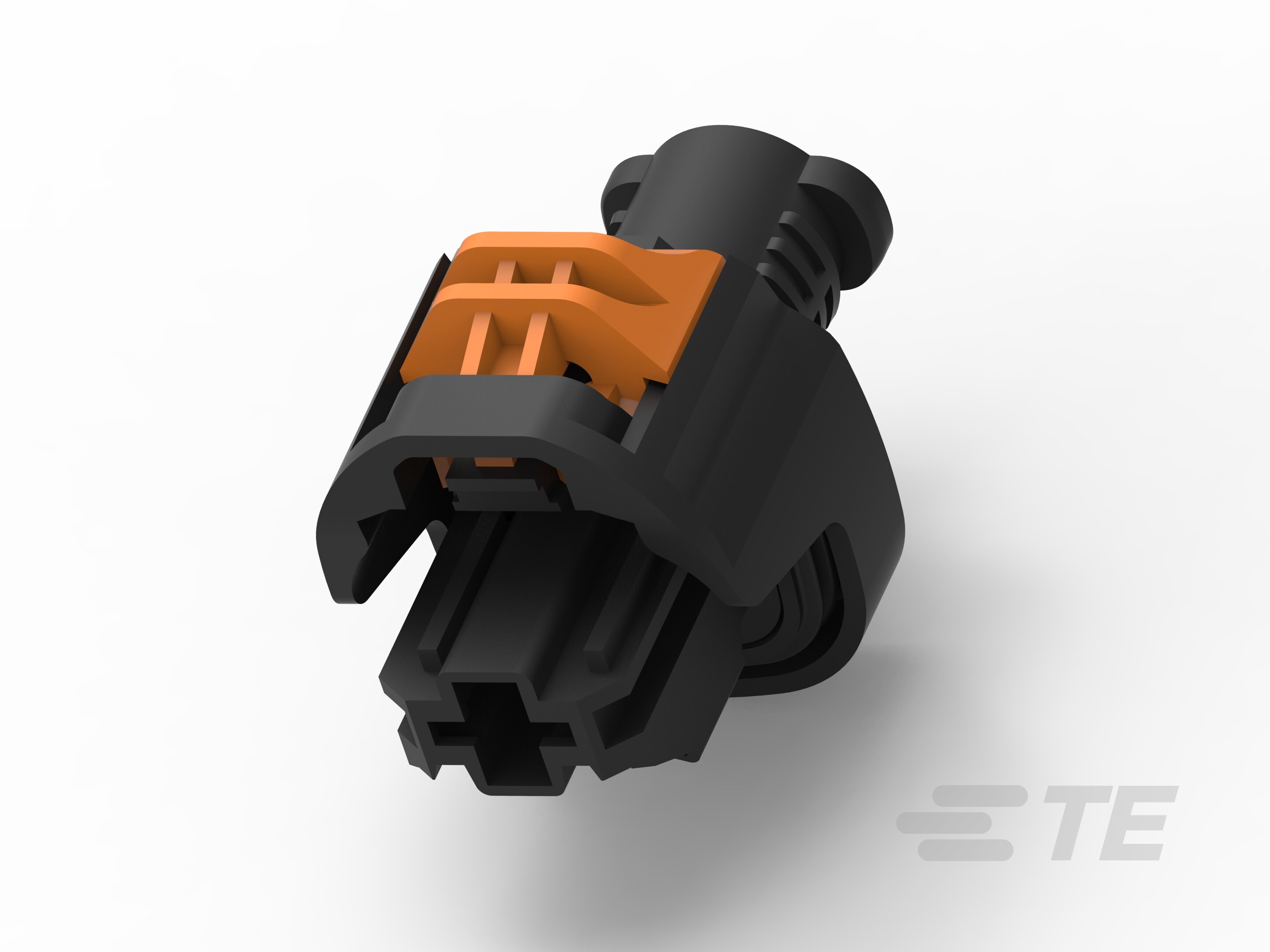

  • 混合型连接器 

  • 连接器形状  矩形

  • 连接器和壳体类型  公端子护套 | 母端子护套

  • 可密封  否 | 是

  • 主要锁定特性  外壳集成

  • 连接器系统  线到板 | 线到线

  • 连接器和端子端接到  电线和电缆

结构特性

  • 位数  1 | 2

  • 行数  1

电气特征

  • 工作电压 (VDC) 13

  • 标称电压架构 (V) 12

主体特性

  • 出线角度  180°

  • 主要产品颜色  黑色

  • 连接器和键控代码  中性

接触件特性

  • 端子类型  公端 | 母端

  • 端子大小  8mm

  • 对接公端宽度 (mm) 8

  • 对接公端宽度 (in) .31 | .314

机械附件

  • 接合对准  带有

  • 端子位置保证 

  • 接合对准类型  键控

  • 应力消除  不带

  • 连接器安装类型  电缆安装(自由悬挂)

壳体特性

  • 外壳材料  PBT | PBT GF

  • 中心线(间距) (mm) 12

  • 中心线(间距) (in) .47 | .472

尺寸

  • 产品宽度 (mm) 35.1 | 44.75 | 63.7 | 65.4

  • 产品宽度 (in) 1.382 | 1.76 | 2.508 | 2.575

  • 连接器高度 (mm) 24.6 | 25 | 34 | 34.1

  • 连接器高度 (in) .969 | .984 | 1.33 | 1.343

  • 产品长度 (mm) 22.5 | 25.8 | 31.8 | 43.4

  • 产品长度 (in) .886 | 1.01 | 1.252 | 1.709

使用环境

  • 工组温度范围 (°C) -40 – 125 | -40 – 100

  • 工组温度范围 (°F) -40 – 212 | -40 – 257

  • 工作温度(最大值) (°C) 100 | 125

  • 工作温度(最大值) (°F) 212 | 257

操作/应用

  • 电路应用  Signal | 电源

行业标准

  • UL 阻燃性等级  UL 94HB

  • IP 等级  IP67

包装特性

  • 封装方法  Box | Carton

  • 封装数量  750 | 800 | 1000 | 1700

其他

  • 可维修  否 | 是

  • 能够保证连接器位置  否 | 是

参考编号

  • TE 内部编号 CAT-N46-RA848
