MV Pressure Sensor, Compensated, 87NC
- MEAS
- MEAS 87

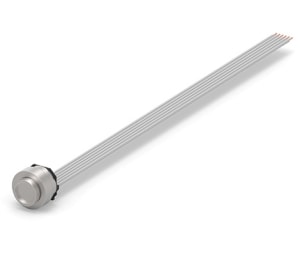

补偿型 87 型是一款高压腐蚀性介质兼容传感器，配有电缆、连接器或焊盘选件。
产品特性
-
压力 (bar): 69, 206, 344, 689.4
-
压力 (psi): 1000, 3000, 5000, 10000
-
压力传感器类型 : mV 输出压力传感器
-
压力类型 : 密封测量仪, 绝对
-
输出信号类型 : 150mV
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
概述
温度补偿型压力传感器 87 型具有低功耗和兼容腐蚀性介质的特点。

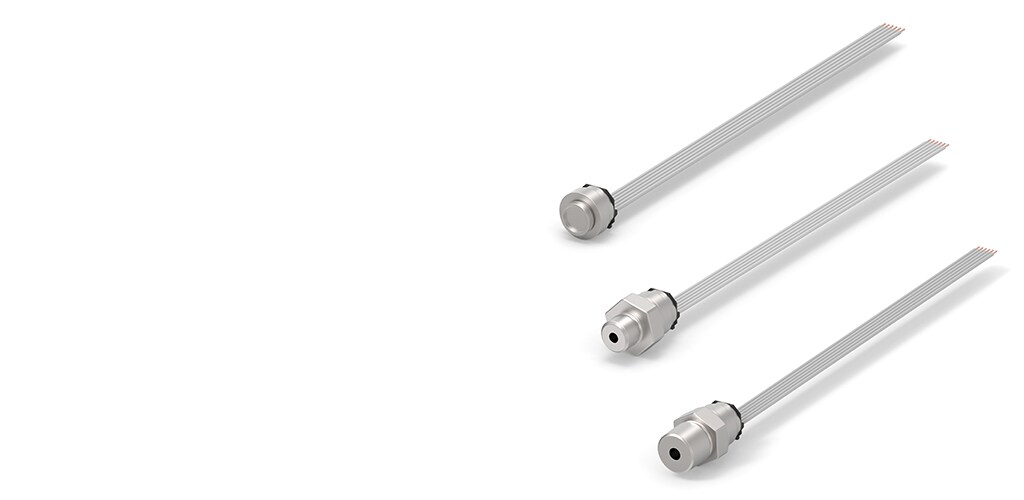

补偿型 87 型是一种微机械加工压阻式硅压力传感器。 它专为必须兼容腐蚀性介质的 OEM 应用而设计。传感器芯片安装在 316L 不锈钢封装中，在隔离膜和传感器芯片之间密封有少量硅油。ISO 压力外壳利用油柱将压阻式传感器与隔离膜耦合在一起。带激光微调电阻的厚膜陶瓷补偿板和用于标准化压力敏感度的附加增益调节电阻是传感器封装不可或缺的一部分。有各种螺纹过程连接件可供使用。这些连接件包括 1/4 和 1/8 NPT 等标准件以及定制过程连接件。电气选件包括电缆和连接器。
优势
- 可焊接，可选过程连接
- ±0.25% 非线性压力
- ±0.75% 温度性能
- 固态可靠性
- 低功率
- 绝压或密封表压
应用
- 液压控制
- 过程控制
- 机器人技术
- 海洋学
- 制冷/压缩机
- 压力变送器
来自 87 型产品系列的更多产品
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
压力传感器类型 mV 输出压力传感器
-
压力类型 密封测量仪, 绝对
-
传感器封装 可焊接, 螺纹工艺接头
结构特性
-
电气连接 带连接器的电缆, 焊盘, 电缆
电气特征
-
电源电流 (mA) 1.5
尺寸
-
产品高度 13.84 mm [ .54 in ]
使用环境
-
压力 (bar) 69, 206, 344, 689.4
-
压力 (psi) 1000, 3000, 5000, 10000
-
工组温度范围 -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
耐压范围 3X
-
输出信号类型 150mV
其他
-
非线性 ± (%) .25
-
端口接头 1/4-18 NPT（5/8 六角）, 1/8-27 NPT（5/8 六角）, 无
参考编号
-
TE 内部编号 CAT-MIPS0043
