MV Pressure Sensor, Uncalibrated, 87NU
- MEAS
- MEAS 87

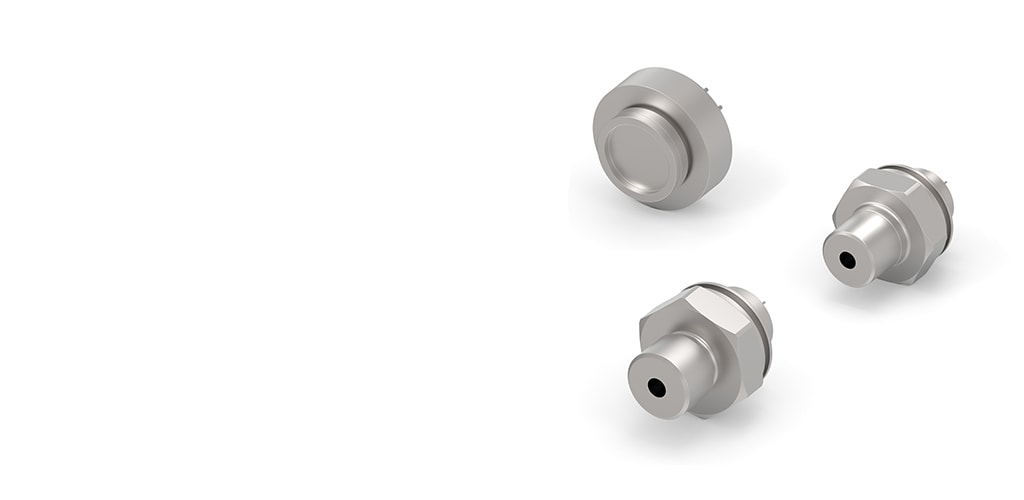

无补偿型 87 型是采用 316L 不锈钢封装且具有毫伏输出的介质兼容压力传感器。
产品特性
-
Pressure Sensor Type: Media Isolated mV Output Pressure Sensors
-
Output Signal Type: 22 mV/V
-
Supply Voltage Range(V): 5
-
工作温度范围(°C): -40 – 125
-
配件: None
概述
无补偿型 87 型压力传感器专为必须兼容腐蚀性介质的 OEM 应用而设计。
无补偿型 87 型是一种微机械加工压阻式硅压力传感器。 它专为必须兼容腐蚀性介质的 OEM 应用而设计。传感器芯片安装在 316L 不锈钢封装中，在隔离膜和传感器芯片之间密封有少量硅油。ISO 压力外壳利用油柱将压阻式传感器与隔离膜耦合在一起。有各种螺纹过程连接件可供使用。这些连接件包括 1/4 和 1/8 NPT 等标准件以及定制过程连接件。
优势
- 可焊接，可选过程连接
- ±0.25% 非线性压力
- 固态可靠性
- 低功率
- 绝压或密封表压
应用
- 液压控制
- 过程控制
- 机器人技术
- 海洋学
- 制冷/压缩机
- 压力变送器
来自 87 型产品系列的更多产品
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
Pressure Sensor Type Media Isolated mV Output Pressure Sensors
-
压力类型 密封测量仪, 绝对
-
传感器封装 Threaded Process Fittings, Weldable
结构特性
-
电气连接 导线
电气特征
-
Supply Voltage Range (V) 5
-
电源电流 (mA) 1.5
尺寸
-
产品高度 (mm) 13.84, 35.6
-
产品高度 (in) .54, 1.4
-
产品直径 16.8 mm [ .66 in ]
使用环境
-
压力 (bar) 69, 206, 344
-
压力 (psi) 1000, 3000, 5000
-
工作温度范围 (°C) -40 – 125, -20 – 85
-
工作温度范围 (°F) -40 – 257, -4 – 185
操作/应用
-
耐压范围 3X
-
Output Signal Type 22 mV/V
其他
-
非线性 (%) .25
-
配件 1/4 18 NPT, 1/4-18 NPT (5/8 Hex), 1/4-18 NPT (7/8 Hex), 1/4-19 BSP (3/4 Hex), 1/4-19 BSP (7/8 Hex), 1/8-27 NPT (5/8 Hex), 1/8-27 NPT (7/8 Hex), 7/16-20 UNF (7/8) Hex, Custom Cable Length, None
参考编号
-
TE 内部编号 CAT-MIPS0044
相关资料
数据表/目录页
- 87NU 英文版本
