概述

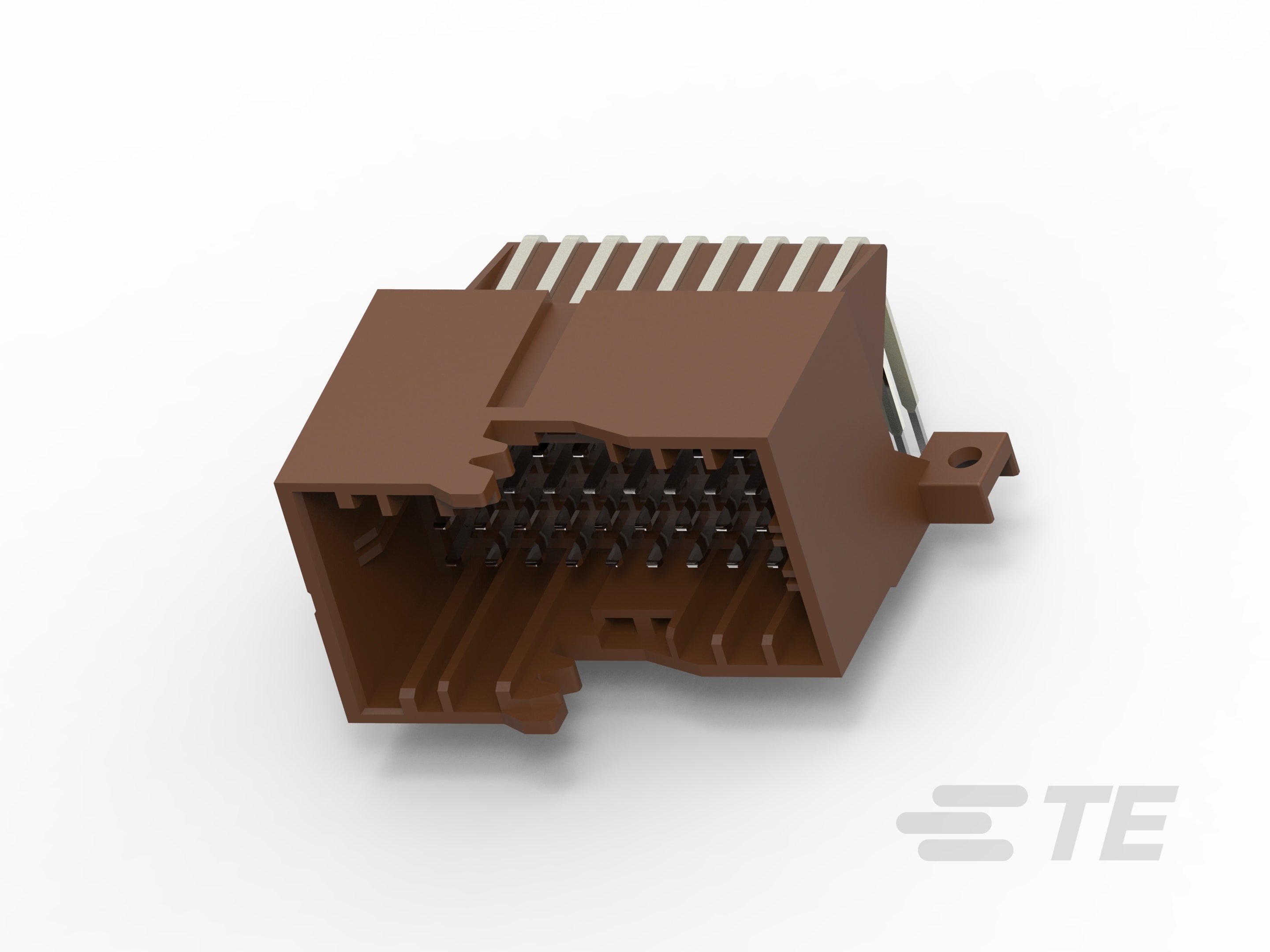

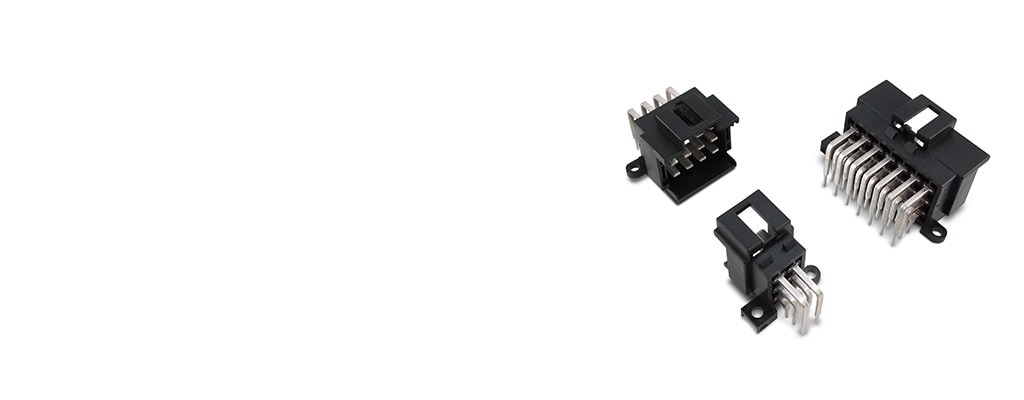

AMP MCP 接头适合高振动 PCB 应用。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽 

  • 混合头  否, 是

结构特性

  • 信号位置数量  6, 9, 12, 15, 18, 21, 36, 154

  • Number of Positions  6, 9, 12, 15, 18, 21, 36, 154

  • 行数  3, 4

  • 节数  1, 2

电气特征

  • 标称电压架构 (V) 12, 24

  • 工作电压 (VDC) 24

  • 额定电压(最大值) (VDC) 36

主体特性

  • 颜色  紫色, 紫色, 褐色, 黑色

接触件特性

  • 公端宽度 (mm) .63, 1.5, 2.8, 3, 5.8

  • 公端宽度 (in) .024, .059, .11, .118, .228

  • 公端厚度 (mm) .6, .63, .64, .8

  • 公端厚度 (in) .023, .024, .025, .031

  • 接触面电镀  银 (Ag), 锡 (Sn)

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  安装孔, 安装孔, 焊尾

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带, 带有

  • 安装孔  不带, 带有

  • PCB 安装对准  不带, 带有

  • 安装方向  垂直/180°, 水平/90°

  • 锁定接口  不带, 带有

壳体特性

  • 中心线(间距) (mm) 2.5, 3, 3.5, 4, 5

  • 中心线(间距) (in) .098, .118, .138, .157, .196, .197

尺寸

  • 宽度 (mm) 20.3, 24.2, 31, 34.85

  • 宽度 (in) .791, .953, 1.22, 1.37

  • PCB 的外形高度 (mm) 20.7, 26.2, 31.2

  • PCB 的外形高度 (in) .814, 1.031, 1.22

  • PCB 厚度(建议) (mm) 1.57, 1.6

  • PCB 厚度(建议) (in) 0.062, 0.063

  • 长度 (mm) 132.7, 26, 31, 36, 37.7, 41, 46, 51

  • 长度 (in) 1.0236, 1.2205, 1.4173, 1.48, 1.484, 1.6142, 1.811, 2.0079, 5.22

使用环境

  • 工组温度范围 (°C) -40 – 100, -40 – 120, -40 – 140

  • 工组温度范围 (°F) -40 – 212, -40 – 248, -40 – 284

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 130, 140, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

操作/应用

  • 电路应用  Signal, 电源和信号

行业标准

  • UL 易燃性等级  UL 94-HB

包装特性

  • 封装数量  112, 168, 45, 450, 6

  • 封装类型  托盘, 箱, 零散零件
