概述

护套和连接器

MCON

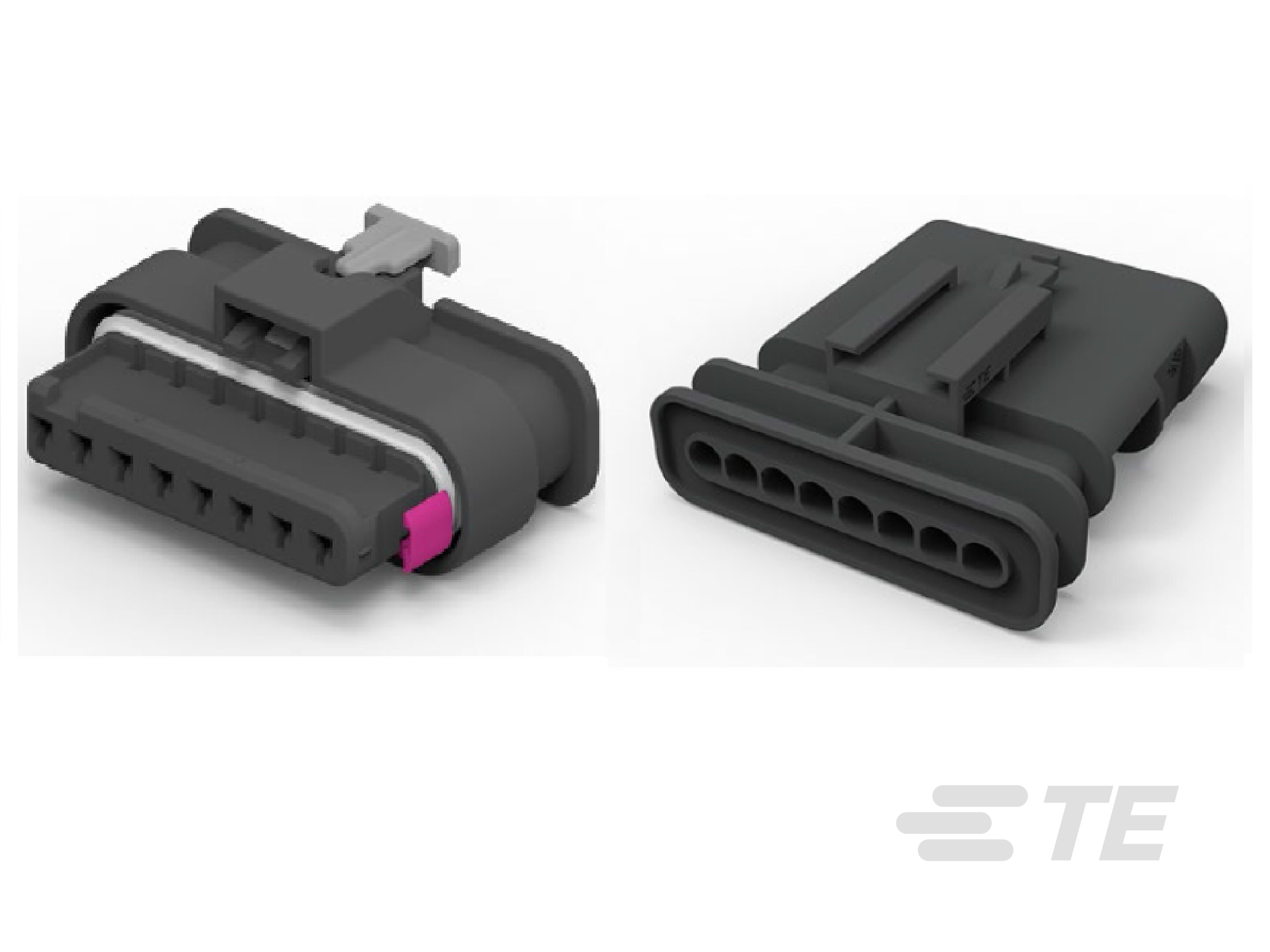

新一代 MCON 连接系统提供公端和母端护套,能够满足防水和防极端振动条件。



该系统专为机动车辆的电子和电气应用而设计;在此类应用中,振动和机械应力从长远来看会影响端子系统的质量。

优势

MCON
  • CPA(连接器位置保证)功能
  • 高可靠性状态 - 支持长期使用
  • 支持高振动水平
  • 专门设计,避免出现质量问题,同时降低制造和维修成本
  • 在预锁定位置提供的集成二级锁定装置
  • 线到线密封和非密封连接器 (SWS)
  • 极化,多种防呆设计
  • 锁定机制,适合更小型的连接器;插接协助,实现更多方式

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器种类  公端子外壳, 母端子外壳

  • 连接器系统  板对板, 线到板, 线到线, 线到设备, 线到面板, 线到面板

  • Sealable  否, 是

  • 混合型连接器  否, 是

  • 主要锁定特性  外壳集成, 无尖刃主体, 端子上, 锁定枪

  • 连接器和端子端接到  电线和电缆

  • 应变消除  否, 是, 根据附件添加

  • 行间距 (mm) 18.9, 2.54, 2.8, 3, 4, 4.24, 4.3, 4.5, 5.9, 6

  • 行间距 (in) .1, .11, .118, .157, .167, .169, .177, .232, .236, .744

结构特性

  • Number of Positions  2, 3, 4, 5, 6, 8, 10, 12, 13, 14, 18, 26, 29, 30, 32, 36, 38, 46, 49, 50, 58, 67, 91, 96

  • 行数  1, 2, 3, 4, 5, 6

  • 空白孔位  0, 1, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 25, 26, 27, 28, 3, 30, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 5, 50, 52, 53, 54, 55, 56, 57, 58, 6, 66, 67, 69, 7, 70, 71, 72, 8, 80, 89, 9, 92, 93, 94, 96

电气特征

  • 标称电压架构 (V) 12, 24, 25

  • 工作电压 (VAC) 12, 14

  • 工作电压 (VDC) 12, 14, 16, 24

主体特性

  • 颜色  其他, 棕色, 灰色, 绿色, 自然, 蓝色, 黄色, 黑色

  • 连接器代码  1, A, B, C, D, E

  • 电缆出口角度  180°, 90°, 其他

  • 主体材料  PA GF, PA, PBT GF, PBT

接触件特性

  • 对接公端宽度 (mm) .047, .6, .63, .64, 1.2, 1.5, 2.8, 3, 4.8, 5.8, 6.3

  • 对接公端宽度 (in) .024, .025, .047, .059, .11, .188, .189, .228, .248, .25

  • 接合插针直径 (in) 1.2

  • 端子额定电流(最大值) (A) 10, 17, 22, 40

机械附件

  • 连接器安装类型  Bulkhead, Panel, 电缆安装(自由悬挂)

  • 安装特性  不带, 带有

  • 端子位置保证  否, 是

  • 极化  否, 是

壳体特性

  • 中心线(间距) (mm) 2.5, 2.54, 3, 3.2, 3.5, 3.7, 3.8, 3.85, 4, 4.3, 4.4, 4.5, 5, 5.2, 5.5, 6, 6.85, 7.6, 8.6, 8.8, 9

  • 中心线(间距) (in) .098, .1, .118, .126, .137, .138, .146, .149, .15, .157, .169, .173, .177, .196, .197, .205, .217, .236, .26, .27, .299, .339, .346, .354

尺寸

  • 宽度 (mm) 14.95, 15, 16.2, 16.3, 18.05, 18.3, 20.01, 20.2, 20.98, 24.7, 24.8, 25.9, 26.45, 26.5, 26.6, 26.65, 28.8, 29, 31, 32.65, 33.8, 35, 35.2, 35.4, 35.7, 37.65, 38.4, 42, 42.15, 42.35, 43.35, 44, 44.5, 44.7, 46.15, 47.5, 47.6, 47.7, 48, 48.36, 51, 56.2, 63, 63.2, 67.3, 70, 9.9

  • 宽度 (in) .389, .589, .591, .638, .642, .71, .72, .788, .795, .825, .972, .976, 1.01, 1.04, 1.043, 1.047, 1.049, 1.134, 1.14, 1.22, 1.28, 1.331, 1.37, 1.378, 1.38, 1.39, 1.4, 1.482, 1.51, 1.65, 1.654, 1.659, 1.707, 1.73, 1.732, 1.75, 1.76, 1.817, 1.87, 1.874, 1.878, 2.008, 2.213, 2.48, 2.65, 2.75

  • 高度 (mm) 10.9, 11, 11.2, 11.5, 12.2, 14.8, 14.95, 15, 15.6, 15.8, 16.15, 16.2, 16.25, 16.3, 16.5, 16.7, 16.8, 17, 17.05, 17.1, 17.3, 17.5, 17.55, 17.95, 18.05, 18.3, 19.5, 21.45, 22.9, 23.05, 23.5, 24.7, 26, 26.5, 27.3, 31, 31.5, 32.6, 32.65, 34.8, 34.9, 35.5, 35.7, 35.71, 36.9, 37.6, 41.2, 42, 44, 44.2, 45, 48.2, 51, 58, 7.35, 7.95, 80.5, 9.5

  • 高度 (in) .289, .429, .452, .582, .622, .635, .706, .767, 0.313, 0.374, 0.433, 0.441, 0.48, 0.583, 0.589, 0.591, 0.614, 0.638, 0.64, 0.642, 0.649, 0.65, 0.657, 0.661, 0.669, 0.671, 0.673, 0.681, 0.689, 0.691, 0.707, 0.71, 0.711, 0.72, 0.844, 0.902, 0.907, 0.925, 0.972, 1.024, 1.04, 1.075, 1.22, 1.24, 1.283, 1.285, 1.37, 1.374, 1.39, 1.406, 1.41, 1.48, 1.62, 1.65, 1.73, 1.732, 1.74, 1.772, 1.9, 2.008, 2.283, 3.169

  • 长度 (mm) 13.9, 14.8, 15, 15.4, 16.45, 18.8, 18.85, 19, 19.4, 19.8, 19.9, 21.3, 21.86, 23.2, 23.8, 24, 24.2, 24.5, 24.7, 25.3, 25.9, 26.1, 26.5, 27.5, 27.8, 28.2, 28.25, 28.5, 28.7, 29.3, 30.2, 30.4, 31.8, 32.2, 32.6, 32.7, 33.2, 33.3, 34.2, 36.6, 40.2, 40.7, 44, 45.8, 47.5, 53.5, 56.9, 57.3, 57.5, 57.9, 58.6, 61.9, 63.8, 70, 77.9, 8.45, 80.5, 81, 82.3, 82.95, 84.9, 89.25, 90.5, 91.8, 94.5

  • 长度 (in) .332, .547, .582, .583, .59, .591, .606, .647, .74, .742, .748, .763, .779, .783, .86, .913, .937, .945, .947, .952, .953, .964, .972, 1.02, 1.028, 1.043, 1.083, 1.09, 1.11, 1.112, 1.12, 1.13, 1.189, 1.197, 1.25, 1.268, 1.28, 1.283, 1.287, 1.307, 1.346, 1.44, 1.583, 1.602, 1.732, 1.803, 1.87, 2.106, 2.24, 2.256, 2.264, 2.28, 2.307, 2.43, 2.437, 2.512, 2.756, 3.067, 3.169, 3.189, 3.24, 3.34, 3.51, 3.56, 3.61, 3.72

使用环境

  • 工组温度范围 (°C) -55 – 125, -40 – 100, -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 150, -20 – 100, -20 – 120

  • 工组温度范围 (°F) -67 – 257, -40 – 212, -40 – 221, -40 – 248, -40 – 257, -40 – 266, -40 – 302, -4 – 212, -4 – 248

操作/应用

  • 电路应用  Signal, 电源和信号

行业标准

  • 保护等级  IP67, IP69K, IP6K9K, IPX4, IPX4K, IPX5, IPX7, IPX9K

  • UL 易燃性等级  UL 94-HB, UL 94V-0

  • 机构/标准  DIN IEC 512, GMW3191, LV214, SAE/USCAR-2, USCAR-2

包装特性

  • 封装方法  包装, 托盘, 批量, 盒, 盒和纸箱, 纸箱, 袋, 袋/盒

  • 封装数量  1, 100, 1000, 108, 1100, 125, 140, 1400, 148, 1500, 156, 160, 180, 20, 2000, 21, 230, 250, 252, 300, 360, 48, 500, 600, 700, 750, 800, 900

其他

  • 能够保证连接器位置  否, 是

  • 可维修  否, 是
