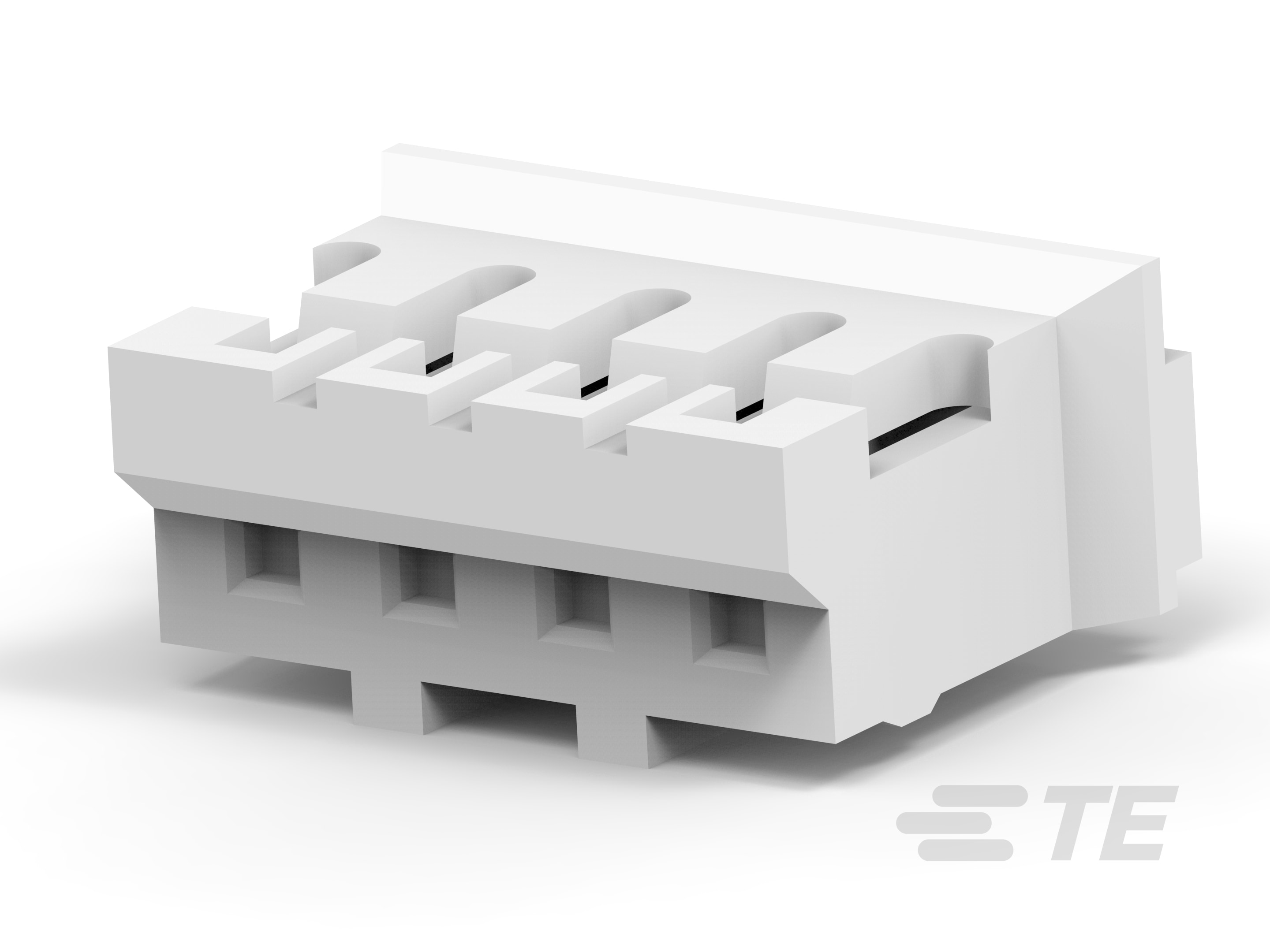

AMP HPI 2.0 mm Receptacle Housings

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  母端

• 连接器产品类型  外壳

• 连接器系统  线到板 | 线到线

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32

• 行数  1 | 2

• 工作电压 (VDC) 100 | 250

• 绝缘电阻 (MΩ) 1000

• 工作电压 (VAC) 250

• 主要产品颜色  土黄色 | 白色 | 红色 | 蓝色 | 黄色 | 黑色

• 端子类型  插座

• 端子基材  铜合金

• 端子额定电流（最大值） (A) 3

• 线缆端接方法  压接

• 面板安装特性  不带

• 应力消除  不带

• 接合固定  带有

• 接合固定类型  制动器 | 锁闩

• 连接器安装类型  电缆安装（自由悬挂）

• 外壳材料  热塑性

• 中心线（间距）  2 mm [ .079 in ]

• 兼容的绝缘直径范围  .9 – 1.5 mm [ .035 – .059 in ]

• 连接器长度 (mm) 5.8 | 6.8 | 7.8 | 8 | 8.8 | 9.8 | 10 | 10.8 | 11.8 | 12 | 12.8 | 13.8 | 14 | 14.8 | 15.8 | 16 | 16.8 | 17.8 | 18 | 18.8 | 19.8 | 20 | 20.8 | 21.9 | 22 | 22.8 | 23.9 | 24 | 24.8 | 25.9 | 26 | 26.8 | 27.9 | 28 | 28.8 | 29.9 | 30 | 31.9 | 32 | 33.9 | 34

• 连接器长度 (in) .228 | .268 | .307 | .314 | .346 | .386 | .393 | .425 | .465 | .472 | .504 | .543 | .551 | .583 | .622 | .63 | .661 | .701 | .709 | .74 | .78 | .787 | .819 | .862 | .866 | .898 | .941 | .945 | .976 | 1.02 | 1.024 | 1.055 | 1.098 | 1.102 | 1.134 | 1.177 | 1.181 | 1.255 | 1.26 | 1.334 | 1.339

• 行间距  2 mm [ .079 in ]

• 线径 (AWG) 28 – 22 | 30 – 24

• 连接器宽度 (mm) 6.55 | 6.9 | 7.4 | 9.4

• 连接器宽度 (in) .255 | .272 | .291 | .37

• 连接器高度 (mm) 4.5 | 5.1 | 6.55 | 9.4

• 连接器高度 (in) .177 | .2 | .258 | .37

• 线径 (mm²) .05 – .22 | .05 – .02 | .081 – .326

• 工组温度范围  -25 – 85 °C [ -13 – 185 °F ]

• 电路应用  Signal | 电源和信号

• 灼热丝额定值  标准件 - 非灼热丝

• UL 阻燃性等级  UL 94V-0

• 封装方法  Bag | 袋/箱

• 封装数量  600 | 1000 | 2000
