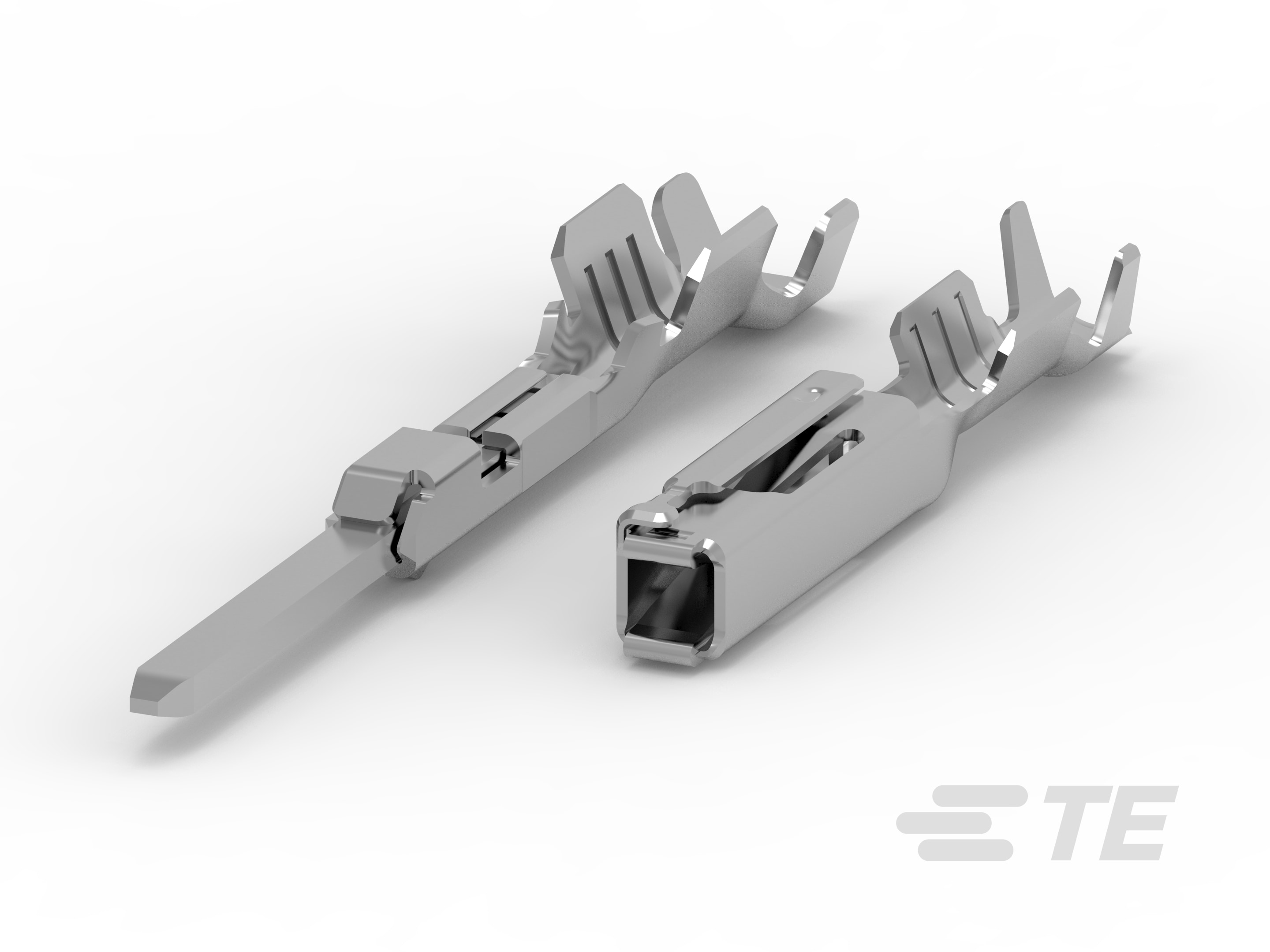

GET .64 连接器系统，母端和公端

电子版数据手册|

产品特性

端子类型 : 公端 | 母端
线径 (AWG): 17 | 20 – 18 | 22 | 24 – 22
线径 (mm²): .22 – .35 | .35 | .5 – .75 | .5 – .823 | 1
对接公端宽度 (mm): .64 | 1 | 1.2
对接公端宽度 (in): .025 | .039 | .04 | .047
接触面电镀 : 金 (Au) | 银 (Ag) | 锡 (Sn)

产品	TE 产品编号	文档	端子类型	线径	线径	对接公端宽度	接触面电镀	可密封	对接公端厚度	端子密封类型	线径查找	线径查找	工作温度（最大值）	公端长度	工组温度范围	欧盟 RoHS 符合性	欧盟 ELV 符合性
V23540X7000Y10=GET-FEM TERM AU	1393364-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .35 mm²	24 – 22 AWG	.64 mm	金 (Au)	否	-	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	-	16.65 mm	-	-	-
V23540X7000Y 12=GET FEM TERM A	1393364-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .35 mm²	24 – 22 AWG	.64 mm	金 (Au)	否	-	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	-	16.65 mm	-	-	-
V23540X7000Y20GET-FEM TERM AU	1393365-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	.64 mm	金 (Au)	否	-	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	16.65 mm	-	-	-
V23540X7000Y 22=GET-FEM TERM A	1393365-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	.64 mm	锡 (Sn)	否	-	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	16.65 mm	-	-	-
V23540X7000Y 21=GET-FEM TERM S	1393366-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	.64 mm	锡 (Sn)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	100 °C	16.65 mm	-40 – 100 °C	-	-
GET-SOCKET TERMINAL, SILVER VE	2-1393366-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	.64 mm	银 (Ag)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	100 °C	16.65 mm	-40 – 100 °C	-	-
V23540X7000Y 11=GET-FEM TERM S	1393367-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .35 mm²	24 – 22 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	125 °C	17.2 mm	-40 – 125 °C	-	-
GET-SOCKET TERMINAL, SILVER VE	1393367-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .35 mm²	24 – 22 AWG	1 mm	银 (Ag)	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	125 °C	17.2 mm	-40 – 125 °C	-	-
GET-SOCKET TERMINAL, SILVER VE	2-1393367-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .35 mm²	24 – 22 AWG	1 mm	银 (Ag)	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	125 °C	17.2 mm	-40 – 125 °C	-	-
GET MALE TERM, A, SN, REREEL	1-1419158-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.22 – .35 mm²	24 – 22 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	125 °C	24.45 mm	-40 – 125 °C	-	-
GET MALE TERM, B, AU	2-1419158-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1 mm	金 (Au)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	125 °C	24.45 mm	-40 – 125 °C	-	-
GET MALE TERM, B, SN, REREEL	2-1419158-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	125 °C	24.45 mm	-40 – 125 °C	-	-
GET MALE TERM, A, AU, REREEL	1438299-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.22 – .35 mm²	24 – 22 AWG	1 mm	金 (Au)	否	.64 mm	非密封	.22 mm², .25 mm², .35 mm²	22 AWG, 23 AWG, 24 AWG	-	24.45 mm	-	-	-
GET MALE TERM, A, SN	1438299-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.22 – .35 mm²	24 – 22 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.22 mm², .25 mm², .35 mm²	22 AWG, 23 AWG, 24 AWG	-	24.45 mm	-	-	-
GET MALE TERM, B, AU, REREEL	1438299-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1 mm	金 (Au)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	24.45 mm	-	-	-
GET MALE TERM, B, SN	1438299-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	24.45 mm	-	-	-
GET MALE TERM, B, AG REREEL	1-1438299-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 – .75 mm²	20 – 18 AWG	1 mm	银 (Ag)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	24.45 mm	-	-	-
GET 0.64 TERMINAL WIRE SIZE 0.	1719957-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.22 – .35 mm²	24 – 22 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.2 mm², .25 mm², .3 mm²	22 AWG, 23 AWG, 24 AWG	-	16.65 mm	-	-	-
GET 0.64 TERMINAL WIRE SIZE 0.	1719958-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .75 mm²	20 – 18 AWG	1 mm	锡 (Sn)	否	.64 mm	非密封	.5 mm², .6 mm², .75 mm²	18 AWG, 19 AWG, 20 AWG	-	16.65 mm	-	-	-
GET FEM TERM 1.2MM, TS, SNAG 1MMSQ	1924782-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 mm²	17 AWG	1.2 mm	锡 (Sn)	是	.64 mm	系列密封	1 mm²	17 AWG	125 °C	16.25 mm	-40 – 125 °C	-	-
GET FEM TERM 1.2MM, TS, TIN 1MMSQ	1924782-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 mm²	17 AWG	1.2 mm	锡 (Sn)	是	.64 mm	系列密封	1 mm²	17 AWG	125 °C	16.25 mm	-40 – 125 °C	-	-
GET FEM TERM 1.2MM, TS, AG 1MMSQ	1924782-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	1 mm²	17 AWG	1.2 mm	银 (Ag)	是	.64 mm	系列密封	1 mm²	17 AWG	125 °C	16.25 mm	-40 – 125 °C	-	-
GET, FEMALE TERMINAL, AGSN, TH	1924878-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.35 mm²	22 AWG	1.2 mm	锡 (Sn)	否	-	非密封	.35 mm²	22 AWG	-	16.25 mm	-	-	-
GET, FEM TERM, AG, THIN, B-CRI	1924879-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	.5 – .823 mm²	20 – 18 AWG	1.2 mm	银 (Ag)	否	-	非密封	.5 mm², .6 mm², .75 mm², .82 mm²	18 AWG, 19 AWG, 20 AWG	-	16.25 mm	-	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

插座种类 180°
主要锁定特性 无尖刃主体
可密封 否 | 是

主体特性

端子密封类型 系列密封 | 非密封

接触件特性

端子制造 冲压成形
端子大小 .64mm | 1.2mm | 1mm
典型额定电流 (A) 1 | 6.5 | 9 | 9.8 | 11 | 12.5 | 17 | 18.5
压接类型 F 型压接
导线端子端接区域电镀材料 金 | 银 | 锡 | 镍
端子类型 公端 | 母端
对接公端宽度 (mm) .64 | 1 | 1.2
对接公端宽度 (in) .025 | .039 | .04 | .047
接触面电镀 金 (Au) | 银 (Ag) | 锡 (Sn)
对接公端厚度 .64 mm [ .025 in ]

端接特性

线缆端接方法压接
产品端接到导线

尺寸

兼容的绝缘直径范围 (mm) 1.1 – 1.65 | 1.1 – 1.4 | 1.2 – 1.4 | 1.4 – 1.9 | 1.4 – 2.06 | 1.6 – 1.9 | 1.9 – 2.1
兼容的绝缘直径范围 (in) .043 – .065 | .043 – .055 | .05 – .08 | .055 – .081 | .055 – .074 | .074 – .082 | .075 – .082
线径 (AWG) 17 | 20 – 18 | 22 | 24 – 22
线径 (mm²) .22 – .35 | .35 | .5 – .75 | .5 – .823 | 1
线径查找 (mm²) .2 | .22 | .25 | .3 | .35 | .5 | .6 | .75 | .82 | 1
线径查找 (AWG) 17 | 18 | 19 | 20 | 22 | 23 | 24
公端长度 (mm) 16.25 | 16.65 | 17.2 | 24.45
公端长度 (in) .64 | .65 | .68 | .96

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 100 | 125
工作温度（最大值） (°F) 212 | 257
工组温度范围 (°C) -40 – 125 | -40 – 100
工组温度范围 (°F) -40 – 212 | -40 – 257

操作/应用

与电线基础材料兼容铜
符合自动化指南 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

行业标准

与机构/标准产品兼容 SAE/USCAR-2 | SAE/USCAR-2 / USCAR-21 | USCAR-21

包装特性

封装方法 Reel | 包装
封装数量 10000 | 11000

其他

客户首选端子是
端子传导 0 – 24 A（低功率）

参考编号

TE 内部编号 CAT-G3353-T273
