紧凑型挤压力传感器

MEAS

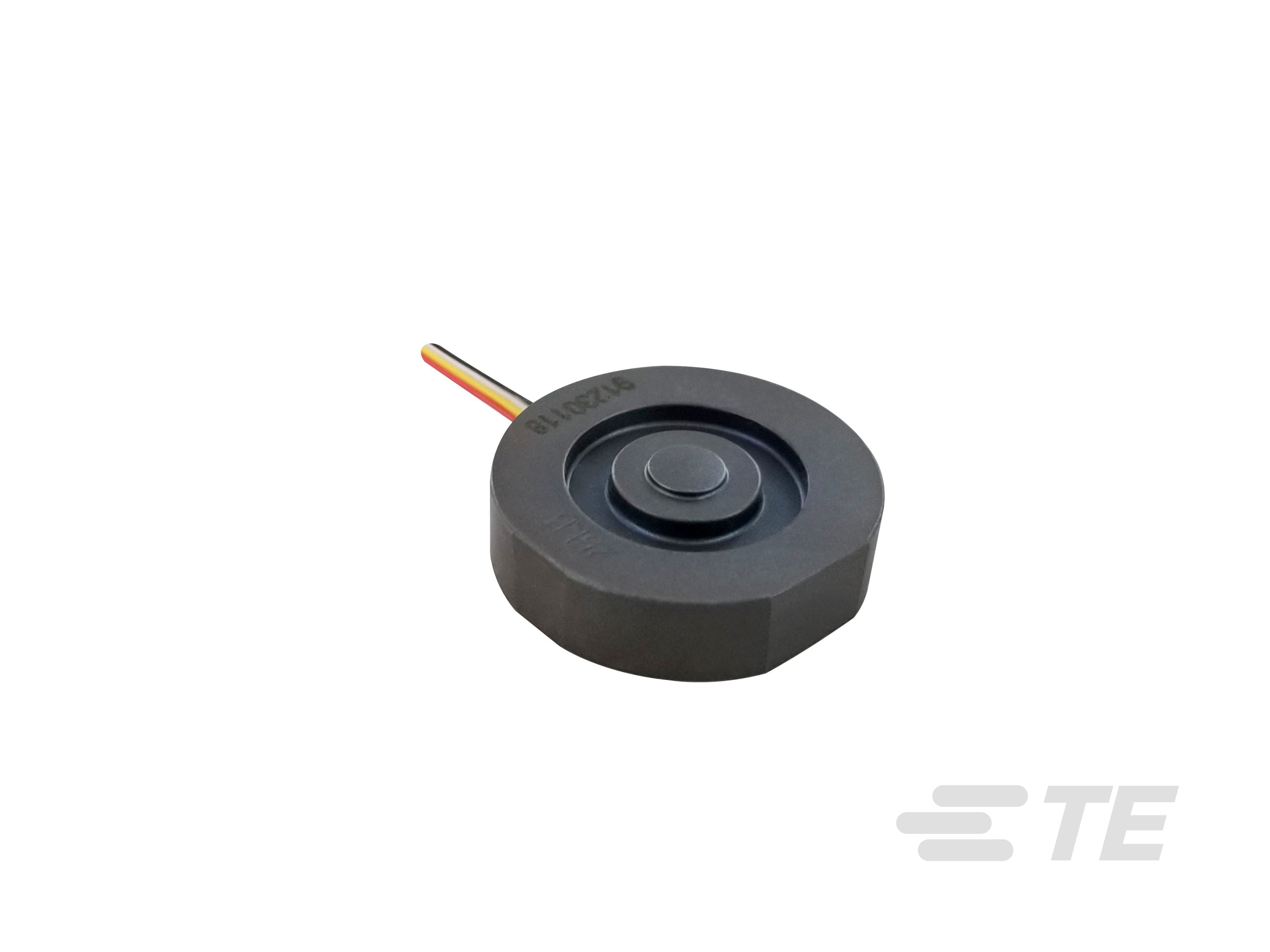

MEAS FX29

TE Connectivity (TE) 的 FX29 是一种紧凑型压缩力传感器，在具有毫伏、模拟或数字输出信号的坚固的传感器系列中展现出了出色的性价比。

产品特性

Force Sensor Type: OEM Compression Load Cells

产品	TE 产品编号	文档	满量程范围	满量程范围	工作温度范围	Output Signal Type
FX29J0-100A-0100-L	20009605-60	3D PDF	500 Nm	100 – 100 lbf	-40 – 85 °C	I2C (None Sleep)
FX29J0-100A-0050-L	20009605-64	3D PDF	0 – 250 Nm	0 – 50 lbf	-40 – 85 °C	14 Bit I2C
FX29J0-100B-0025-L	20009605-66	3D PDF	125 Nm	25 – 25 lbf	-40 – 85 °C	I2C (None Sleep)
FX292X-040A-0010-L	20009605-24	3D PDF	50 Nm	10 – 10 lbf	-40 – 85 °C	20 mV/V
FX292X-040A-0025-L	20009605-25	3D PDF	125 Nm	25 – 25 lbf	-40 – 85 °C	20 mV/V
FX292X-040A-0050-L	20009605-26	3D PDF	250 Nm	50 – 50 lbf	-40 – 85 °C	20 mV/V
FX292X-040A-0100-L	20009605-27	3D PDF	500 Nm	100 – 100 lbf	-40 – 85 °C	20 mV/V
FX292X-040A-0200-L	20009605-52	3D PDF	-	200 – 200 lbf	0 – 50 °C	20 mV/V
FX292X-040B-0010-L	20009605-00	3D PDF	-	10 – 10 lbf	0 – 50 °C	20 mV/V
FX292X-040B-0025-L	20009605-01	3D PDF	-	25 – 25 lbf	0 – 50 °C	20 mV/V
FX292X-040B-0050-L	20009605-02	3D PDF	-	50 – 50 lbf	0 – 50 °C	20 mV/V
FX292X-040B-0100-L	20009605-03	3D PDF	-	100 – 100 lbf	0 – 50 °C	20 mV/V
FX292X-040B-0200-L	20009605-54	3D PDF	-	200 – 200 lbf	0 – 50 °C	20 mV/V
FX292X-100A-0010-L	20009605-04	3D PDF	-	10 – 10 lbf	0 – 50 °C	20 mV/V
FX292X-100A-0025-L	20009605-05	3D PDF	-	25 – 25 lbf	0 – 50 °C	20 mV/V
FX292X-100A-0050-L	20009605-06	3D PDF	-	50 – 50 lbf	0 – 50 °C	20 mV/V
FX292X-100A-0100-L	20009605-07	3D PDF	-	100 – 100 lbf	0 – 50 °C	20 mV/V
FX292X-100A-0200-L	20009605-53	3D PDF	-	200 – 200 lbf	0 – 50 °C	20 mV/V
FX292X-100B-0010-L	20009605-28	3D PDF	50 Nm	10 – 10 lbf	-40 – 85 °C	20 mV/V
FX292X-100B-0025-L	20009605-29	3D PDF	125 Nm	25 – 25 lbf	-40 – 85 °C	20 mV/V
FX292X-100B-0050-L	20009605-30	3D PDF	250 Nm	50 – 50 lbf	-40 – 85 °C	20 mV/V
FX292X-100B-0100-L	20009605-31	3D PDF	500 Nm	100 – 100 lbf	-40 – 85 °C	20 mV/V
FX292X-100B-0200-L	20009605-55	3D PDF	-	200 – 200 lbf	0 – 50 °C	20 mV/V
FX293X -040A-0025-L	20009605-33	3D PDF	125 Nm	25 – 25 lbf	-40 – 85 °C	.5 – 4.5 V
FX293X-040B-0010-L	20009605-08	3D PDF	-	10 – 10 lbf	0 – 50 °C	4V
FX293X-040B-0025-L	20009605-09	3D PDF	-	25 – 25 lbf	0 – 50 °C	4V
FX293X-040B-0050-L	20009605-10	3D PDF	-	50 – 50 lbf	0 – 50 °C	4V
FX293X-040B-0100-L	20009605-11	3D PDF	-	100 – 100 lbf	0 – 50 °C	4V
FX293X-100A-0010-L	20009605-12	3D PDF	-	10 – 10 lbf	0 – 50 °C	4V
FX293X-100A-0025-L	20009605-13	3D PDF	-	25 – 25 lbf	0 – 50 °C	4V
FX293X-100A-0050-L	20009605-14	3D PDF	-	50 – 50 lbf	0 – 50 °C	4V
FX293X-100A-0100-L	20009605-15	3D PDF	-	100 – 100 lbf	0 – 50 °C	4V
FX293X-100B-0100-L	20009605-39	3D PDF	500 Nm	100 – 100 lbf	-40 – 85 °C	.5 – 4.5 V
FX29K0-040B-0010-L	20009605-16	3D PDF	-	10 – 10 lbf	0 – 50 °C	14 Bit I2C
FX29K0-040B-0025-L	20009605-17	3D PDF	-	25 – 25 lbf	0 – 50 °C	14 Bit I2C
FX29K0-040B-0050-L	20009605-18	3D PDF	-	50 – 50 lbf	0 – 50 °C	14 Bit I2C
FX29K0-040B-0100-L	20009605-19	3D PDF	-	100 – 100 lbf	0 – 50 °C	14 Bit I2C
FX29K0-100A-0010-L	20009605-20	3D PDF	-	10 – 10 lbf	0 – 50 °C	14 Bit I2C
FX29K0-100A-0025-L	20009605-21	3D PDF	-	25 – 25 lbf	0 – 50 °C	14 Bit I2C
FX29K0-100A-0050-L	20009605-22	3D PDF	-	50 – 50 lbf	0 – 50 °C	14 Bit I2C
FX29K0-100A-0100-L	20009605-23	3D PDF	-	100 – 100 lbf	0 – 50 °C	14 Bit I2C
FX29K0-100B-0025-L	20009605-45	3D PDF	125 Nm	25 – 25 lbf	-40 – 85 °C	I2C (Sleep)
FX29K1-100A-0100-L	20009605-48	3D PDF	-	100 – 100 lbf	0 – 50 °C	14 Bit I2C
FX29K2-100A-0100-L	20009605-49	3D PDF	500 Nm	100 – 100 lbf	-40 – 85 °C	14 Bit I2C
FX29K3-100A-0100-L	20009605-50	3D PDF	500 Nm	100 – 100 lbf	-40 – 85 °C	14 Bit I2C
FX29K0-100B-0200L	20009605-65	3D PDF	500 Nm	200 – 200 lbf	-40 – 85 °C	I2C (Sleep)

概述

具有卓越价值的 FX29 坚固压缩型力传感器的简介

针对嵌入式力传感应用进行了优化，包括一次性医疗设备、耐用的家用电器和健身器材。 FX29 支持使用 mV、放大和数字输出选项的灵活设计。FX29 采用了高可靠性 Microfused 技术，适用范围覆盖了 10lbf 到 200lbf（50N 到 1000N）。Microfused 技术提供了卓越的量程和零点稳定性、出众的生命周期、出色的分辨率、高过载能力，以及 20mV/V 的非放大量程灵敏度。FX29 采用了不锈钢材料的两件式结构。设计上结合了金属喷射成型的弯曲和微型化 MEM 应变片，实现了为较低成本的传感器灵活选择力范围的支持。与之前的压缩型力传感器相比，这些改进使 FX29 具有更精确的尺寸控制和更好的性能。

优势

紧凑设计

mV、放大模拟和数字输出

可选的 I²C 数字接口
卓越的价值
结构坚固

高过载能力

应用

医用输液泵

模拟和数字刻度

健身和运动器材

有效载荷称重

电动工具

机器人技术

外科和牙科工具

电池供电设备

制造设备

白皮书

优化紧凑型力传感器设计以提高性能

自动化已成为我们的日常职能中越发重要的一部分。这种趋势不仅提高了传感器内容处理要求，而且还要求传感器可以提供更高的性能、更紧凑的尺寸和满足量产需求的最优化设计。

产品单页

FX29 力传感器产品单页（英文版）
下载此产品单页，详细了解我们的 FX29 紧凑型力传感器的 4 大优势。

优化紧凑型力传感器设计以提高性能（英文版）

Microfused 是商标。

常见问题

常见问题解答

FX29 的推出是否会使 FX19 力传感器过时？
FX29 系列而非 FX19 系列将成为标准供应。我们将继续制造客户不希望改动的定制 FX19 系列。

如果保持尺寸，可能的最大和最小力范围是多少？
TE 具有覆盖力范围为 10 到 100 LB 的工具。最高可为 200 LB，但需要专用工具。较低的力范围可以下降到 1 LB，这需要二次机加工。

为什么没有提供 SPI 输出？
不提供的原因是印刷电路板 (PCB) 没有足够的空间来添加更多的导线。在考虑到数字输出信号时，大多数客户可以使用 I²C，而不是 SPI。

我们为 MRI 应用提供非磁性材料选项吗？
TE 可以制造 FX29 的非磁性力传感器版本。虽然目前它是一个非标准的选项，但我们可能会在将来考虑将它作为一个标准产品系列。

硬机械停止选项是否可用？
此型号不提供硬机械停止，因为设计非常不同。此功能在较低力范围的传感器中更加重要，FS19 具有此设计（直径为 10.5 mm，现可进行定制）。

这有耐候性选项吗？
FX29 的耐候性评级不是标准，但通过某些设计更新可以变为标准。

放大和数字输出是否有 EMC 等级？
在力传感器内没有安装 EMC 电路的空间。EMC 评级仅适用于毫伏 (mV) 输出。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

Force Sensor Type OEM Compression Load Cells

电气特征

电源电压 (VDC) 3, 5, 6
满量程范围 (Nm) 0 – 1000, 0 – 250, 50, 125, 250, 500, 1000
满量程范围 (lbf) 0 – 200, 0 – 50, 10 – 10, 100 – 100, 200, 200 – 200, 25 – 25, 50 – 50

使用环境

Accuracy (% of FS) ±1
工作温度范围 (°C) -40 – 85, 0 – 50
工作温度范围 (°F) -40 – 185, 32 – 122

操作/应用

Output Signal Type .5 – 4.5 V, 14 Bit I2C, 20 mV/V, 4V, I2C (None Sleep), I2C (Sleep)

行业标准

IP 等级 IP43

其他

力作用方向压力
灵敏度漂移 (% of FS) ±.05
CTR 零点漂移 (% of FS) ±.05

参考编号

TE 内部编号 CAT-FSE0006
