浏览以下产品以查看具体价格

适用于 1 至 50 KLB 的多轴力传感器

MEAS

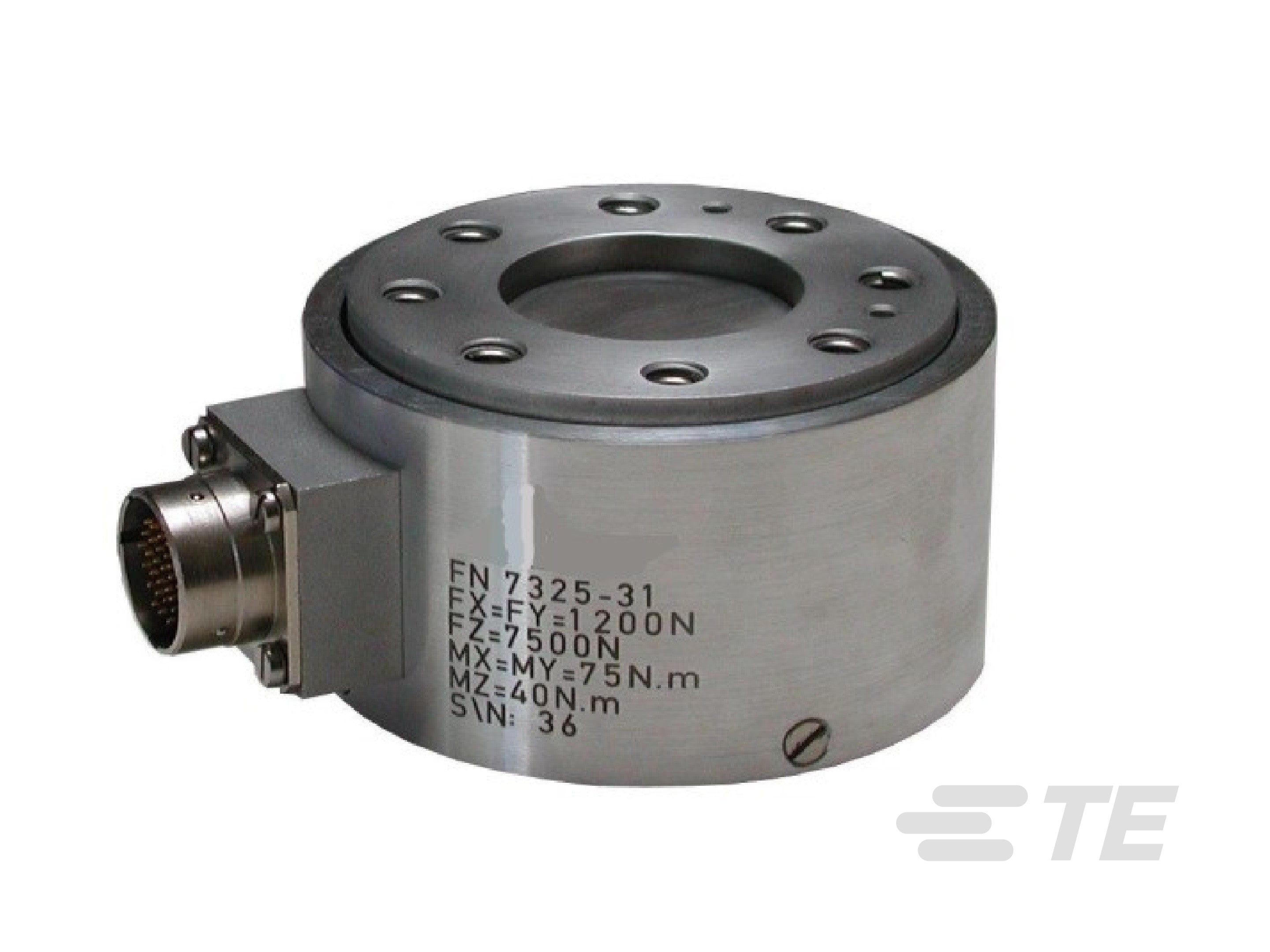

MEAS FN7325

FN7325 复合传感器可测量三个轴上 0-5 kN 至 0-250 kN 的力，和相应的三个轴上 0-200 Nm 至 0-7000 Nm 的扭矩。

更多更少

联系我们

产品特性

力传感器类型 : 多轴称重传感器
力作用方向 : 压力 | 多轴 | 拉力
满量程范围 (Newton): 0 – 300 | 0 – 40000 | 0 – 100000 | 0 – 50000 | 0 – 2500 | 0 – 1500 | 0 – 600 | 0 – 200000 | 0 – 250000 | 0 – 15000 | 0 – 200 | 0 – 30000 | 0 – 5000 | 0 – 7000 | 0 – 60000 | 0 – 20000 | 0 – 500000 | 0 – 2800 | 5000 – 15000
满量程范围 (lbf): 0 – 440 | 0 – 2065 | 0 – 145 | 0 – 20000 | 0 – 5160 | 0 – 3000 | 0 – 10000 | 0 – 1000 | 0 – 12000 | 0 – 50000 | 0 – 6000 | 1000 – 3000
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

产品	TE 产品编号	文档	力作用方向	满量程范围	满量程范围	IP 等级	电源电压范围	输出信号类型	CTR 零点漂移	灵敏度漂移	欧盟 RoHS 符合性	欧盟 ELV 符合性
FN7325-66-M16-1V	10213147-00		多轴	0 – 250000 Newton	-	IP65	-15 – 15 VDC	±5 V	±1/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-45-M8-5V	EFN73-5V-S00002		多轴	0 – 20000 Newton, 0 – 40000 Newton	-	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-64-M12-6V	10205194-00		多轴	0 – 100000 Newton, 0 – 60000 Newton	-	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-67-M6-5V	10215938-00		多轴	0 – 5000 Newton, 0 – 1500 Newton	-	IP50	10 VDC	±10 mV/V	±1/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M12-XYZLMN	EFN73-6V-S00007		多轴	0 – 2800 Newton, 0 – 100000 Newton, 0 – 60000 Newton	0 – 20000 lbf, 0 – 12000 lbf, 0 – 2065 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-29-M12-XYZ	20025563-00		多轴	0 – 100000 Newton, 0 – 60000 Newton	-	IP50	-15 – 15 VDC	±5 V	±1/50 %FS/°C	±2.5/50 %FS/°C	-	-
FN7325-M12-A1-XYZLMN	20020404-00		多轴	0 – 2800 Newton, 0 – 100000 Newton, 0 – 60000 Newton	0 – 20000 lbf, 0 – 12000 lbf, 0 – 2065 lbf	IP50	10 – 30 VDC	±2 V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M6-A1-XYZLMN	EFN73-6V-S00006		多轴	0 – 5000 Newton, 0 – 200 Newton, 0 – 15000 Newton	0 – 145 lbf, 0 – 1000 lbf, 0 – 3000 lbf	IP50	10 – 30 VDC	±2 V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-30-M20-XYZ	20022224-00	\u4EA7\u54C1\u56FE\u7EB8	多轴	0 – 500000 Newton, 0 – 200000 Newton	-	IP50	10 VDC	±15 mV/V	±1/50 %FS/°C	±2.5/50 %FS/°C	-	-
FN7325-M8-XYZLMN	EFN73-6V-S00008		多轴	0 – 15000 Newton, 0 – 30000 Newton, 0 – 600 Newton	0 – 440 lbf, 0 – 6000 lbf, 0 – 3000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-69-M10-6V	10219133-00		多轴	0 – 50000 Newton, 0 – 30000 Newton	-	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M6-XYZN	EFN73-4V-S00001		多轴	0 – 5000 Newton, 0 – 200 Newton, 0 – 15000 Newton	0 – 145 lbf, 0 – 1000 lbf, 0 – 3000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M6-XYZLMN	EFN73-6V-S00001		多轴	0 – 5000 Newton, 0 – 200 Newton, 0 – 15000 Newton	0 – 145 lbf, 0 – 1000 lbf, 0 – 3000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M16-XYZ	10215395-00		多轴	0 – 250000 Newton, 0 – 100000 Newton	0 – 20000 lbf, 0 – 50000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-73-M6-XYZ	20023226-00		多轴	0 – 5000 Newton, 0 – 1500 Newton	-	IP50	10 VDC	±10 mV/V	±1/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-63-M8-XYZ	10200673-00		多轴	0 – 15000 Newton, 0 – 30000 Newton	-	IP50	5 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M8-A1-XYZLMN	20031241-00		多轴	0 – 15000 Newton, 0 – 30000 Newton, 0 – 600 Newton	0 – 440 lbf, 0 – 6000 lbf, 0 – 3000 lbf	IP50	10 – 30 VDC	±2 V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-68-M6-XYN	10218289-00		多轴	0 – 300 Newton	-	IP50	10 – 30 VDC	±2 V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M6-XYZ	EFN73-3V-S00002		多轴	0 – 5000 Newton, 0 – 15000 Newton	0 – 1000 lbf, 0 – 3000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-65-M6-XYZ	10209596-00		多轴	0 – 5000 Newton, 0 – 2500 Newton	-	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M6-A1-XYZ	20007674-00		多轴	0 – 5000 Newton, 0 – 15000 Newton	0 – 1000 lbf, 0 – 3000 lbf	IP50	10 – 30 VDC	±2 V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M10-XYZ	EFN73-3V-S00003		多轴	0 – 50000 Newton, 0 – 30000 Newton	0 – 10000 lbf, 0 – 6000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-M16-XYZLMN	10217485-00		多轴	0 – 7000 Newton, 0 – 250000 Newton, 0 – 100000 Newton	0 – 20000 lbf, 0 – 50000 lbf, 0 – 5160 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-
FN7325-48-M6	EFN73-3V-S00005		压力, 拉力	5000 – 15000 Newton	1000 – 3000 lbf	IP50	10 VDC	±10 mV/V	±2/50 %FS/°C	±2/50 %FS/°C	-	-

概述

FN7325 安装方便、使用简单，适合多种应用以避免采用多个单轴设备。 FN7325 多轴传感器采用基于应变片技术的惠斯通全桥。每个传感器至多可测量 Fx、Fy、Fz、Mx、My、和 Mz 6 个通道（客户可选），例如采用 M6 传感器设计的 FN7325-M6-ZLM 可测量 3 个通道（Fz、Mx 和 My）。
该传感器提供多种设计和选项，例如集成放大器（A1 或 A2）、独立连接器或电缆输出。此外还可调整传感器接口以满足客户要求。
作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc.常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。
同时我们也根据客户需要提供成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特点

6 元件型力传感器
量程：5 至 250 kN（1 至 50 klbf）
可测量 X、Y 和 Z 三个方向上的力
可测量 Mx、My 和 Mz 三个方向上的扭矩
最小交叉效应
带集成式放大器的标准大信号输出型
多达 6 个元件的力传感器
提供多种定制设计
可选集成式放大器

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 多轴称重传感器

电气特征

满量程范围 (Newton) 0 – 300 | 0 – 40000 | 0 – 100000 | 0 – 50000 | 0 – 2500 | 0 – 1500 | 0 – 600 | 0 – 200000 | 0 – 250000 | 0 – 15000 | 0 – 200 | 0 – 30000 | 0 – 5000 | 0 – 7000 | 0 – 60000 | 0 – 20000 | 0 – 500000 | 0 – 2800 | 5000 – 15000
满量程范围 (lbf) 0 – 440 | 0 – 2065 | 0 – 145 | 0 – 20000 | 0 – 5160 | 0 – 3000 | 0 – 10000 | 0 – 1000 | 0 – 12000 | 0 – 50000 | 0 – 6000 | 1000 – 3000
电源电压范围 (VDC) -15 – 15 | 5 | 10 – 30 | 10

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±1

操作/应用

输出信号类型 ±10 mV/V | ±15 mV/V | ±2 V | ±5 V

行业标准

IP 等级 IP50 | IP65

其他

力作用方向 压力 | 多轴 | 拉力
CTR 零点漂移 (%FS/°C) ±1/50 | ±2/50
灵敏度漂移 (%FS/°C) ±2/50 | ±2.5/50

参考编号

TE 内部编号 CAT-FLS0017

数据表/目录页

FN7325 pdf 英文版本
