轮辐式力传感器

MEAS

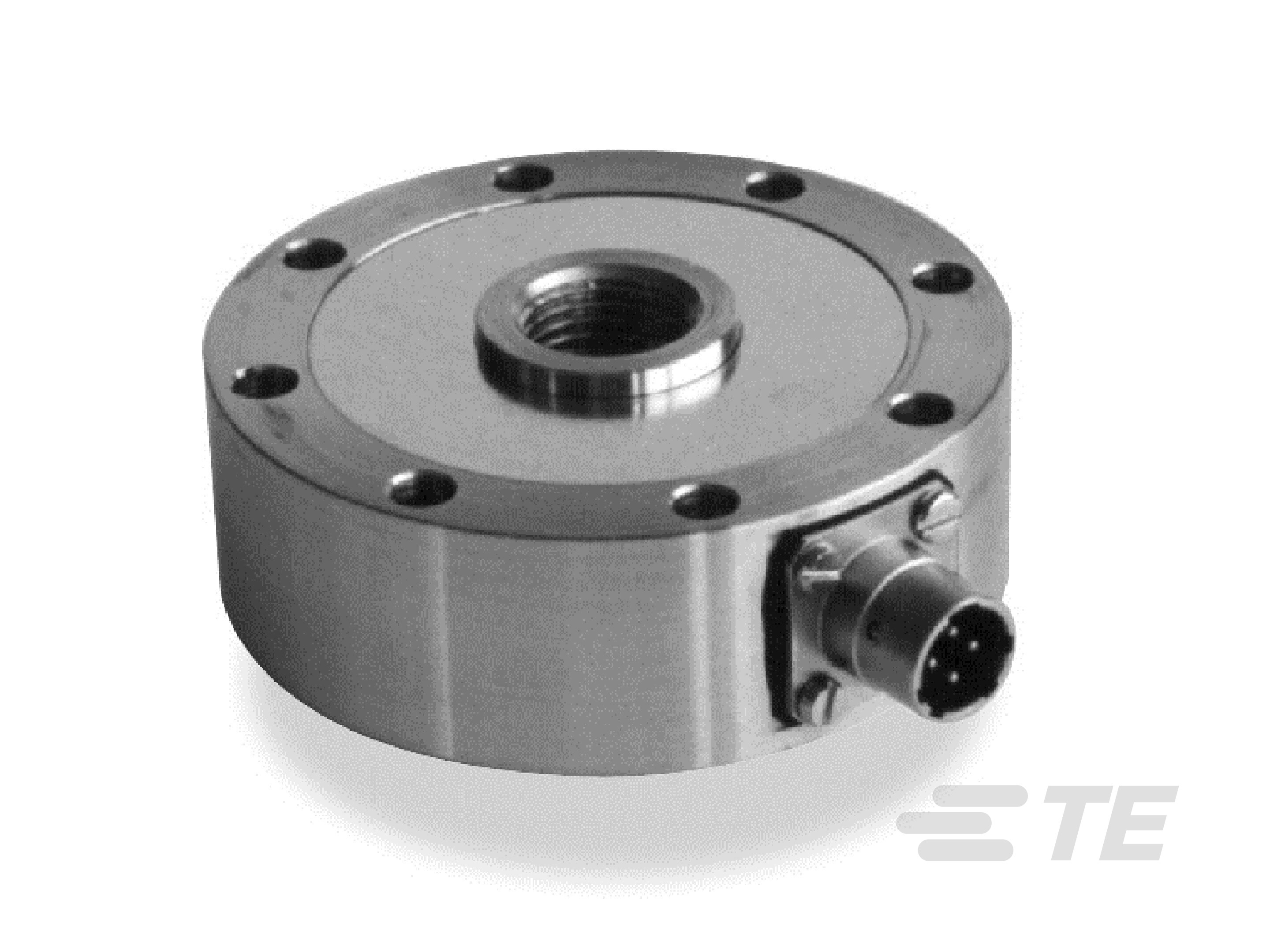

MEAS FN3050

可靠的 FN3050 轮辐式力传感器非常适合加工工业和测试台应用。

更多更少

联系我们

产品特性

力传感器类型 : 力称重传感器
力作用方向 : 压力 | 拉力
满量程范围 (Newton): 0 – 2000 | 0 – 200 | 0 – 5000 | 0 – 500 | 0 – 20000 | 0 – 10000 | 0 – 1000 | 0 – 100
满量程范围 (lbf): 0 – 22.5 | 0 – 45 | 0 – 2248 | 0 – 1124 | 0 – 449.6 | 0 – 44.96 | 0 – 224.8 | 0 – 2200 | 0 – 4496 | 0 – 112.4 | 0 – 4500
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

产品	TE 产品编号	力作用方向	满量程范围	满量程范围	IP 等级	电源电压范围	输出信号类型	CTR 零点漂移	欧盟 RoHS 符合性	欧盟 ELV 符合性
FN3050-2KN-/Z04	20013683-00	压力, 拉力	0 – 2000 Newton	0 – 449.6 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-10KN-/PE/L4M	10211185-00	压力, 拉力	0 – 10000 Newton	0 – 2200 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-1KN-/Z04	10221243-00	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-5KN-/Z04	20013684-00	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-500N-/Z05	20015909-00	压力, 拉力	0 – 500 Newton	0 – 112.4 lbf	IP50	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3050-A2-200N-/PE	10214760-00	压力, 拉力	0 – 200 Newton	0 – 45 lbf	IP50	-15 – 15 VDC	±5 V	±.5/50 %FS/°C	-	-
FN3050-500N	EFN30-500N-C20004	压力, 拉力	0 – 500 Newton	0 – 112.4 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-A2-5KN	EFN30-5KN-C20006	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	IP50	-15 – 15 VDC	±5 V	±.5/50 %FS/°C	-	-
FN3050-200N	EFN30-200N-C20003	压力, 拉力	0 – 200 Newton	0 – 44.96 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-A1-20KN	10209369-00	压力, 拉力	0 – 20000 Newton	0 – 4500 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-200N-/PE/L0.3M	10218395-00	压力, 拉力	0 – 200 Newton	0 – 45 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-10KN-/Z05	EFN30-10KN-C20014	压力, 拉力	0 – 10000 Newton	0 – 2248 lbf	IP50	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3050-B2-1KN	EFN30-1KN-C20011	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3050-S104-20KN	EFN30-20KN-S00002	压力, 拉力	0 – 20000 Newton	0 – 4496 lbf	IP50	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3050-A1-2KN-/Z04	20020456-00	压力, 拉力	0 – 2000 Newton	0 – 449.6 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-10KN	EFN30-10KN-C20012	压力, 拉力	0 – 10000 Newton	0 – 2248 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-A1-10KN-/Z14/PE	10214463-00	压力, 拉力	0 – 10000 Newton	0 – 2200 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-1KN-/Z15/PE	20010380-00	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-20KN-/P5/PE	20009977-00	压力, 拉力	0 – 20000 Newton	0 – 4500 lbf	IP65	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-1KN-/PE	EFN30-1KN-C20006	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3050-B2-A1-200N	EFN30-200N-C20002	压力, 拉力	0 – 200 Newton	0 – 44.96 lbf	IP50	10 – 30 VDC	±2 V	±.5 %FS/°C	-	-
FN3050-500N-/Z14	10214579-00	压力, 拉力	0 – 500 Newton	0 – 112.4 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-500N-/Z04	20018630-00	压力, 拉力	0 – 500 Newton	0 – 112.4 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-A1-100N	20008328-00	压力, 拉力	0 – 100 Newton	0 – 22.5 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-B2-500N-/PE/L10M	10220595-00	压力, 拉力	0 – 500 Newton	0 – 112.4 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-A2-20KN	EFN30-20KN-C20005	压力, 拉力	0 – 20000 Newton	0 – 4496 lbf	IP50	-15 – 15 VDC	±5 V	±.5/50 %FS/°C	-	-
FN3050-A1-1KN	EFN30-1KN-C20026	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-A1-200N	EFN30-200N-C20008	压力, 拉力	0 – 200 Newton	0 – 44.96 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-A2-2KN	EFN30-2KN-C20003	压力, 拉力	0 – 2000 Newton	0 – 449.6 lbf	IP50	-15 – 15 VDC	±5 V	±.5/50 %FS/°C	-	-
FN3050-A1-5KN-/Z04	20020458-00	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-20KN	EFN30-20KN-C20006	压力, 拉力	0 – 20000 Newton	0 – 4496 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-B2-500N	EFN30-500N-C20005	压力, 拉力	0 – 500 Newton	0 – 112.4 lbf	IP50	10 VDC	±1.5 mV/V	±.5 %FS/°C	-	-
FN3050-A1-10KN	EFN30-10KN-C20028	压力, 拉力	0 – 10000 Newton	0 – 2248 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-A1-2KN	EFN30-2KN-C20011	压力, 拉力	0 – 2000 Newton	0 – 449.6 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-1KN	EFN30-1KN-C20005	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-5KN	EFN30-5KN-C20007	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-2KN	EFN30-2KN-C20004	压力, 拉力	0 – 2000 Newton	0 – 449.6 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-
FN3050-A2-1KN	EFN30-1KN-C20004	压力, 拉力	0 – 1000 Newton	0 – 224.8 lbf	IP50	-15 – 15 VDC	±5 V	±.5/50 %FS/°C	-	-
FN3050-A1-5KN	EFN30-5KN-C20010	压力, 拉力	0 – 5000 Newton	0 – 1124 lbf	IP50	10 – 30 VDC	±2 V	±.5/50 %FS/°C	-	-
FN3050-100N	EFN30-100N-C20003	压力, 拉力	0 – 100 Newton	0 – 22.5 lbf	IP50	10 VDC	±1.5 mV/V	±.5/50 %FS/°C	-	-

概述

尺寸相同并提供从 0-100 至 0-20000 N 的标准量程，所以在测试期间，无需进行任何机械改造即可与不同量程的其他传感器互换。 传感器设计可将横向效应降至最低。另有内置放大器的标准大信号输出型号可选，以及多种其他选项。

作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc. 常常与客户合作，设计或定制适合特殊用途和测试环境的传感器。

同时我们也根据客户需要提供完整的可直接使用的系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户随时使用。

优势

轮辐式力传感器
量程：100 至 20000 N（20 至 4000 lbf）
精度：0.1% F.S.
不锈钢或铝
连接器或电缆密封套输出
应要求提供内置放大器
所有量程尺寸相同
拉力和压力
可选机械限位器
选装：抗拉板，负载按钮

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

力传感器类型 力称重传感器

电气特征

满量程范围 (Newton) 0 – 2000 | 0 – 200 | 0 – 5000 | 0 – 500 | 0 – 20000 | 0 – 10000 | 0 – 1000 | 0 – 100
满量程范围 (lbf) 0 – 22.5 | 0 – 45 | 0 – 2248 | 0 – 1124 | 0 – 449.6 | 0 – 44.96 | 0 – 224.8 | 0 – 2200 | 0 – 4496 | 0 – 112.4 | 0 – 4500
电源电压范围 (VDC) -15 – 15 | 10 | 10 – 30

使用环境

工组温度范围 -20 – 80 °C [ -4 – 176 °F ]
精确度 (% of FS) ±.1

操作/应用

输出信号类型 ±1.5 mV/V | ±2 V | ±5 V

行业标准

IP 等级 IP50 | IP65

其他

力作用方向 压力 | 拉力
CTR 零点漂移 (%FS/°C) ±.5 | ±.5/50
灵敏度漂移 (%FS/°C) ±1/50

参考编号

TE 内部编号 CAT-FLS0012

数据表/目录页

FN3050 pdf 英文版本
