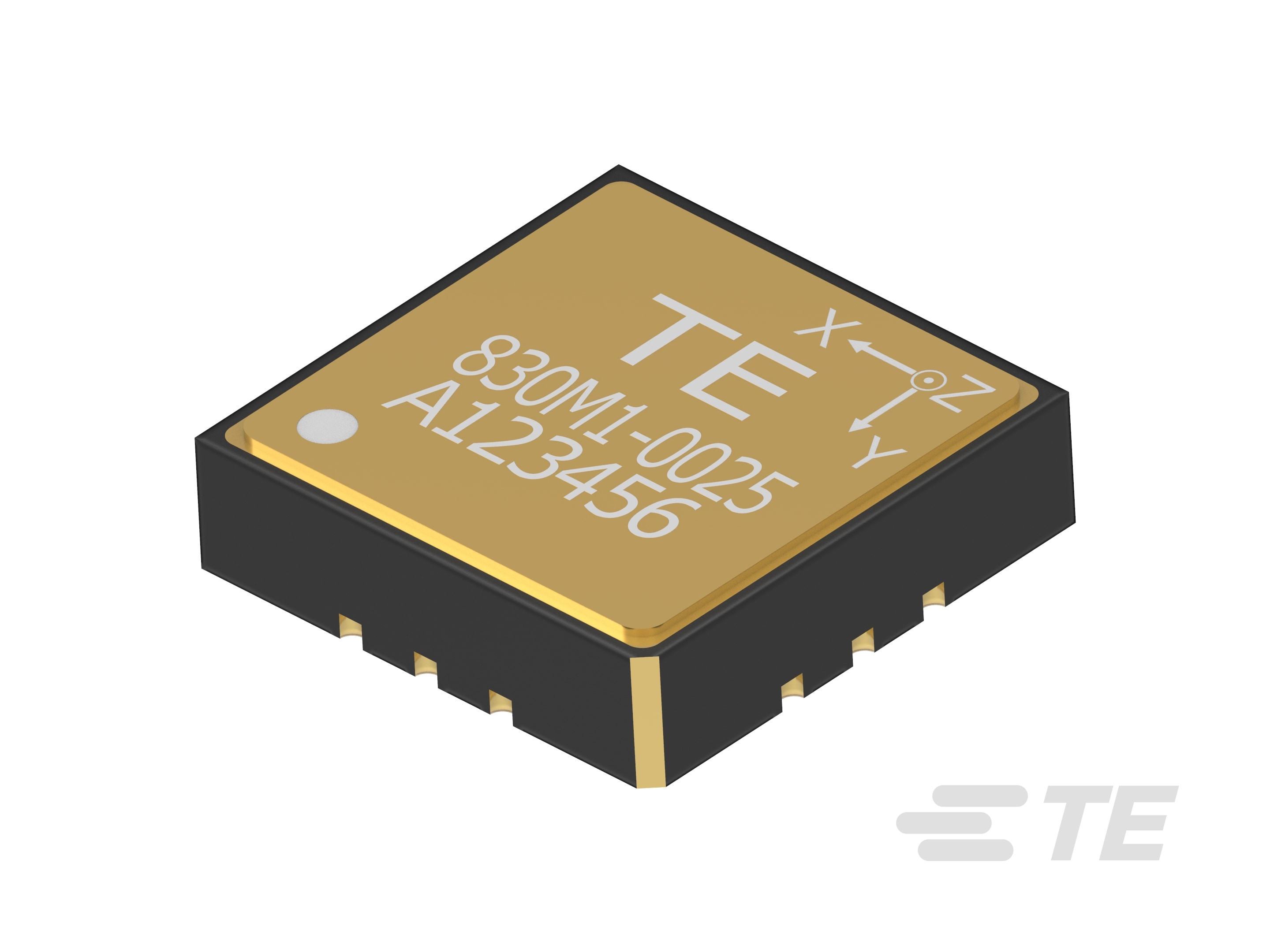

830M1 型三轴 SMT 加速度计
- MEAS
- MEAS 830
产品特性
-
加速度计类型 : 三线制电压
-
加速度传感器产品类型 : 压电式加速度传感器
-
感应轴数 : 三轴
-
频率响应 (Hz): 2 到 15000
-
满量程输出电压 (VDC): ±1.25
工厂自动化逐渐增强，这些自动化机器停工可能代价高昂。传感器用于捕捉关键性能数据，便于提高效率、降低成本并提高工厂机械设备利用率。 TE Connectivity (TE) 的三轴嵌入式 830M1 加速度传感器为机器运行状况监测提供先进的加速度感应；在这种情况下，宽带宽、小尺寸、低功耗和坚稳的性能极为重要。
830M1 针对关键机器运行状况监测进行了优化，可提供出色的测量带宽（高达 15 kHz）、卓越的分辨率，并采用高度稳定的 PE 传感技术设计，为严苛环境中的状态监测应用提供长期、可靠、稳定、准确的性能。
15kHz
宽带宽
X Y Z
三轴测量
2000g
±25 g 到 ±2,000 g 动态范围
应用
- 状态监测
- 预测性维护安装
- 嵌入式振动监测
- 冲击和碰撞监测
- 数据记录仪
- 轴承和轴监测
- 安全监测
优势
- 三轴压电式 (PE) 加速度传感器
- ±25g 到 ±2,000g 动态范围
- 带宽高达 15,000Hz
- 分辨率高于 MEMS 设备
- 板装式，可回流焊接
- 包含温度传感器
了解更多信息
产品简介
解决方案指南
工厂自动化逐渐增强，需使用传感器来监控工厂设备。观看本网络研讨会，了解传感器如何捕捉关键数据以进行性能分析、提高效率，降低成本并提高设备利用率。
-
状态监测：传感器如何助力工业 4.0（英文版）
常见问题解答
问：830M1 三轴加速度传感器的每个轴的带宽或频率响应是多少？
答：每个轴提供从 6 Hz 到 6 kHz (±1 dB) 或 2 Hz 到 10 kHz (±3 dB) 的平坦响应
问：830M1 三轴加速度传感器设计中使用的传感技术是什么？
答：嵌入式加速度传感器使用剪切式压电 (PE) 陶瓷传感元件。
`
问：830M1 三轴加速度传感器能否在自动化 SMT 工艺中回流焊接？
答：可以，嵌入式加速度传感器设计用于回流焊接到陶瓷或 FR4 印刷电路板。830M1 数据手册中提供了有关适当回流焊曲线的建议。
问：830M1 加速度传感器的测量分辨率是多少？
答：这款加速度传感器的测量分辨率由其信噪比性能决定。对于 830M1，通频带内的 RMS（残余）噪声为 6.3 至 40 mg，具体取决于范围。1 kHz 的频谱噪声密度为 45 至 280 μg/√Hz，也取决于范围。有关更多详细信息，请参见 830M1 数据手册。
问：830M1 加速度传感器设计中是否还包含温度传感输出？
答：包含，在焊盘 8 和 7 之间连接了 Ni1000 RTD（电阻温度检测器，电阻温度系数为正）。温度系数为 6138 ppm/K。
问：加速度传感器中的三轴解决方案的优点是什么？
答：该设备可以安装在被监测机器的任何方向。每个轴可以单独监测。如果需要，可处理三个加速度信号以提供单个量级读数。某些缺陷可能在不同的轴中显示不同的强度，例如，轴可能显示轴向和/或径向偏移情况。
问：如果我需要双轴解决方案，我可以使用这款加速度传感器吗？
答：可以，只需从 3 个可用轴中选择 2 个，其优点是安装方向比双轴设备更灵活。
问：这款传感器的功耗、激励电压是多少？
答：电源电压可能为 3.3 V 至 5.5 V，最大电源电流（每个输出开路）为 200 μA。在这些条件下，最大功耗为 1.1 mW。实际功耗将取决于平均加速度水平；如果输出连接到低阻抗，功耗可能会增加。
问：TE 是否为每个 830M1 三轴加速度传感器提供校准数据？
答：是，每个轴都经过单独测试，我们为每个零件都提供精确灵敏度（参考频率 80 Hz）。
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
传感器封装 嵌入式
-
加速度计类型 三线制电压
-
加速度传感器产品类型 压电式加速度传感器
电气特征
-
励磁电压范围 (VDC) 2.8 – 5.5
-
满量程输出电压 (VDC) ±1.25
信号特征
-
频率响应 (Hz) 2 到 15000
主体特性
-
主要产品材料 陶瓷
-
产品重量 1 g [ .12 oz ]
-
感应轴数 三轴
机械附件
-
传感器安装类型 焊接
使用环境
-
工组温度范围 -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
输出电流类型 交流
行业标准
-
IP 等级 IP68
其他
-
非线性 (FSO) (%) ±2
-
灵敏范围 (mV/g) .63, 1.25, 2.5, 6.3, 12.5, 25, 50
-
总加速度范围 (±) (g) 25, 50, 100, 200, 500, 1000, 2000
-
加速度范围 (±) (g) 25, 50, 100, 200, 500, 1000, 2000
-
灵敏度 (mV/g) .63, 1.25, 2.5, 6.3, 12.5, 25, 50
参考编号
-
TE 内部编号 CAT-EAC0023
