概述

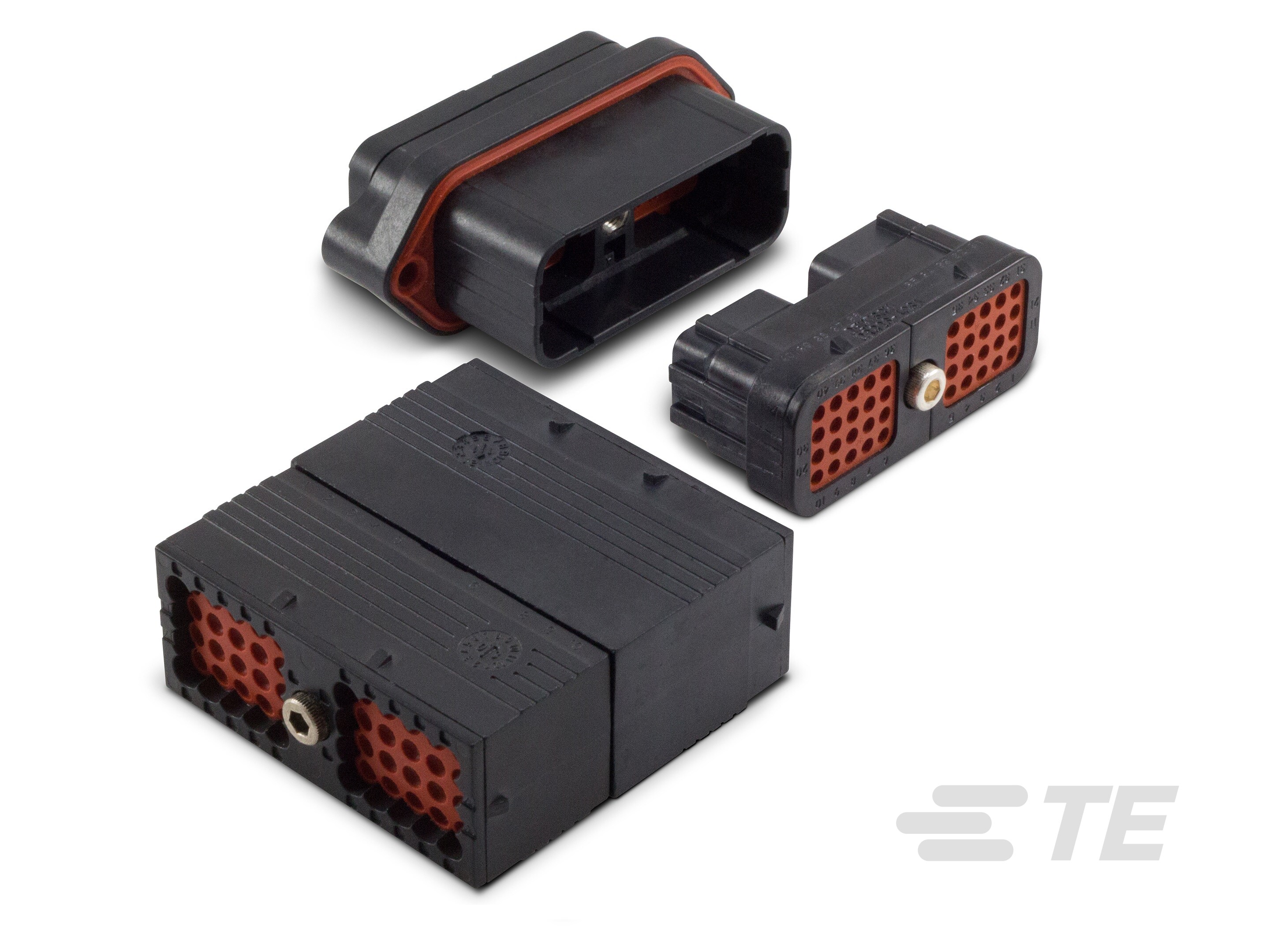

德驰 DRC 护套具有多种安装选项,包括线对线、法兰安装和 PCB 安装。

系列概述

  • 可使用 16 号(13 安培)和 20 号(7.5 安培)端子
  • 14-22 AWG (2.50-0.35 mm2)
  • 24、40、50、60、64 和 70 位位数排列方式
  • 线对线、法兰安装和 PCB 安装
  • 矩形热塑性外壳
  • 通过锁紧螺丝对配
  1. 德驰 DRC 连接器概述和装配说明(英文版)

了解我们的适用于严苛环境应用的高插针数德驰 DRC 连接器。观看本视频,简要了解连接器,并获取有关插入和取下端子以及插接和脱开的分步说明。

常见问题

常见问题解答

问:    什么是 DRC 连接器?

答:德驰 DRC 环境密封连接器设计用于线对线、线对板和线对设备连接。任何连接性能的衰减都会导致严重后果的严苛环境下,DRC 连接器能实现高稳定、高性能的连接。

问:DRC 连接器适用于哪些应用?

答:卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于德驰 DRC 连接器的常见问题解答

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器种类  公端子外壳, 母端子外壳

  • 连接器系统  线到线

  • Sealable 

  • 混合型连接器 

  • 主要锁定特性  外壳集成

  • 应变消除  否, 根据附件添加

结构特性

  • Number of Positions  24, 38, 40, 50, 60, 70

  • 行数  4, 5, 6, 7

电气特征

  • 标称电压架构 (V) 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VDC) 250

主体特性

  • 颜色  黑色

  • 电缆出口角度  180°

  • 主体材料  PA, PPS GF, 其他

接触件特性

  • 接合插针直径 (mm) 1, 1.5

  • 接合插针直径 (in) .039, .059

机械附件

  • 安装特性  不带

  • 端子位置保证 

  • 极化 

壳体特性

  • 中心线(间距) (mm) 4.4, 5.5

  • 中心线(间距) (in) .174, .216

尺寸

  • 宽度 (mm) 35.81, 36.45, 39.62, 40.44, 40.56, 40.64, 41.73, 43.15, 44.25, 44.63, 45.16, 48.11, 50.93, 51.26

  • 宽度 (in) 1.41, 1.435, 1.56, 1.592, 1.597, 1.6, 1.643, 1.699, 1.742, 1.757, 1.778, 1.894, 2, 2.018

  • 高度 (mm) 103.99, 126.82, 29.16, 30.53, 36.09, 36.58, 41.71, 45.69, 50.83, 50.9, 54.71, 68.58, 70.36, 72.85, 73.86, 77.22, 93.98, 97.54

  • 高度 (in) 1.148, 1.202, 1.421, 1.44, 1.642, 1.799, 2, 2.154, 2.7, 2.77, 2.868, 2.908, 3.04, 3.7, 3.84, 4.094, 4.993

  • 长度 (mm) 103.99, 27.94, 30.53, 32, 32.36, 32.64, 36.09, 36.78, 38.1, 46.43, 49.38, 52.53, 53.09, 53.29, 53.34, 58.93, 72.85

  • 长度 (in) 1.1, 1.202, 1.26, 1.274, 1.285, 1.421, 1.448, 1.5, 1.828, 1.944, 2.068, 2.09, 2.098, 2.1, 2.32, 2.868, 4.094

使用环境

  • 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

行业标准

  • 保护等级  IP68

其他

  • 能够保证连接器位置 

  • 可维修 
