概述

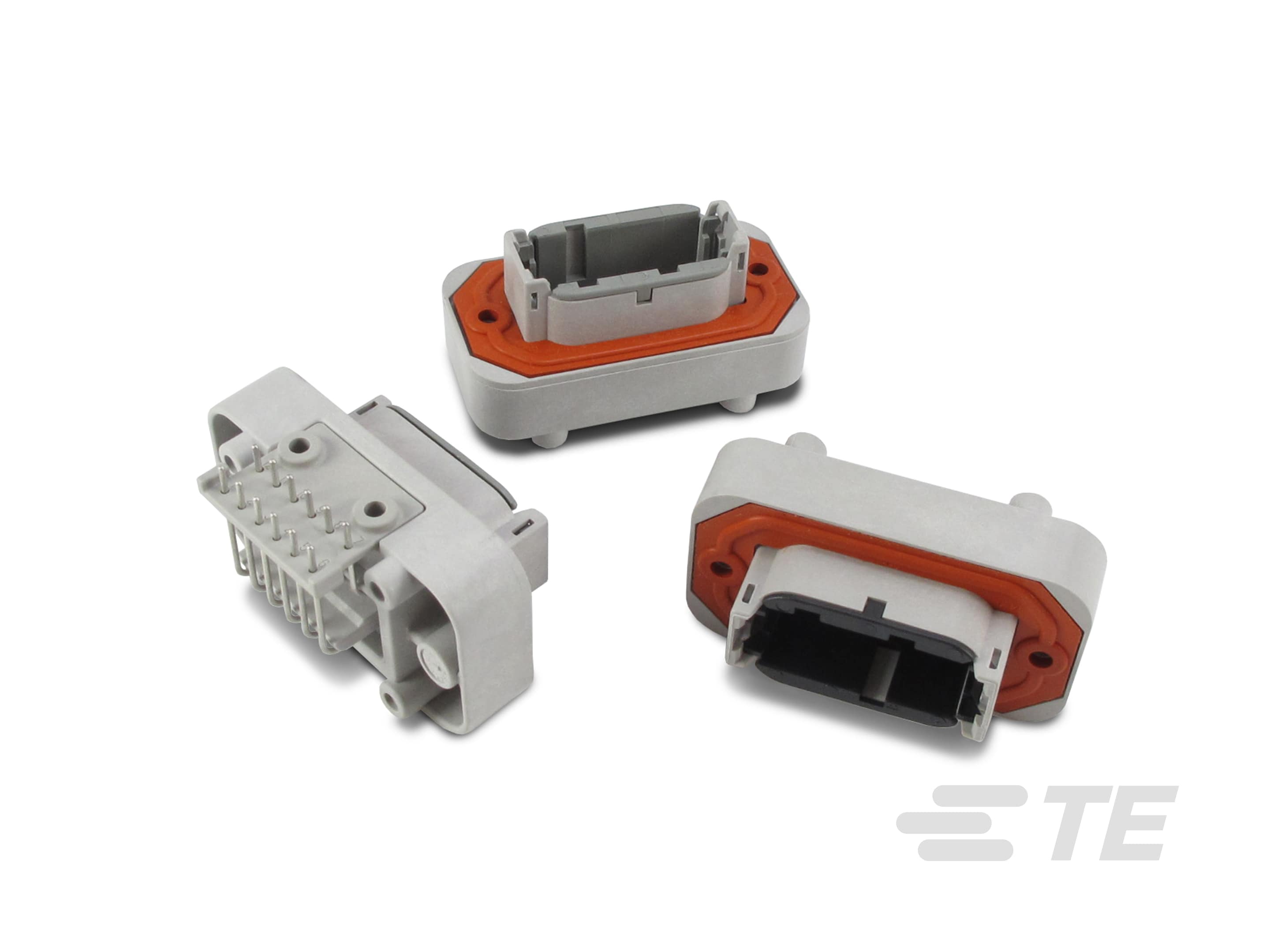

德驰 DTM 板端连接器提供适用于 PCB 应用的密封解决方案。

德驰 DTM 连接器概述

  • 可使用 20 号端子(7.5 安培)
  • 14-22 AWG (2.50-0.35 mm2)
  • 2、3、4、6、8 和 12位位数排列方式
  • 直插式、法兰安装或 PCB 安装
  • 矩形热塑性外壳
  • 通过集成锁扣对配
  • 端子锁装置可确保端子装配到位并增强保持力
  • 可用附件:防护罩、安装卡扣
  1. DEUTSCH DT 系列(中文)

TE DEUTSCH DT 连接器系列(包括 DT 、DTM 和 DTP 连接器)的教学视频。

常见问题

常见问题解答

问:    什么是 DTM 连接器?

答:   德驰 DTM 环境密封连接器设计用于线对线、线对板和线对设备连接应用。任何连接性能的衰减都会导致严重后果的严苛环境下,DTM 连接器能实现高稳定、高性能的连接。

问:    DTM 连接器适用于哪些应用?

答:   卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车



阅读更多关于德驰 DTM 连接器的常见问题解答

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板, 线到设备

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽  否, 是

  • 混合头 

结构特性

  • Number of Positions  12, 48

  • 行数  2

  • 节数  1, 2, 4

电气特征

  • 标称电压架构 (V) 12, 24, 42, 48, 240, 250

  • 额定电压(最大值) (VAC) 250

  • 工作电压 (VAC) 250

  • 工作电压 (VDC) 12, 250

  • 额定电压(最大值) (VDC) 12

主体特性

  • 颜色  灰色, 绿色, 黑色

  • 连接器代码  A, C

接触件特性

  • 插针直径  1 mm [ .039 in ]

  • 接触面电镀  金 (Au), 锡 (Sn), 镍 (Ni)

  • 端子额定电流(最大值) (A) 7.5

端接特性

  • 端接方法  通孔 - 焊接

机械附件

  • PCB 安装固定类型  安装孔, 安装孔, 焊尾

  • PCB 安装固定  带有

  • 面板安装特性  不带, 带有

  • 安装孔  带有

  • PCB 安装对准  带有

  • 安装方向  垂直/180°, 水平/90°

  • 连接器安装类型  Panel

  • 锁定接口  带有

壳体特性

  • 中心线(间距) (mm) 4, 4.2

  • 中心线(间距) (in) .157, .165

尺寸

  • 宽度 (mm) 33.02, 36.07, 61

  • 宽度 (in) 1.3, 1.42, 2.4

  • PCB 的外形高度 (in) 1.195

  • PCB 厚度(建议) (in) .125

  • 长度 (mm) 33.02, 60.96

  • 长度 (in) 1.3, 2.4

使用环境

  • 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 256, 257

操作/应用

  • 电路应用  Signal

行业标准

  • 保护等级  IP 68, IP67, IP68

  • UL 易燃性等级  按照 UL-94 标准进行的 20 mm 火焰测试, 无

包装特性

  • 封装数量  1, 125

  • 封装类型  托盘, 盒
