DEUTSCH DTM Housings

DEUTSCH

DEUTSCH DT
DEUTSCH DTM

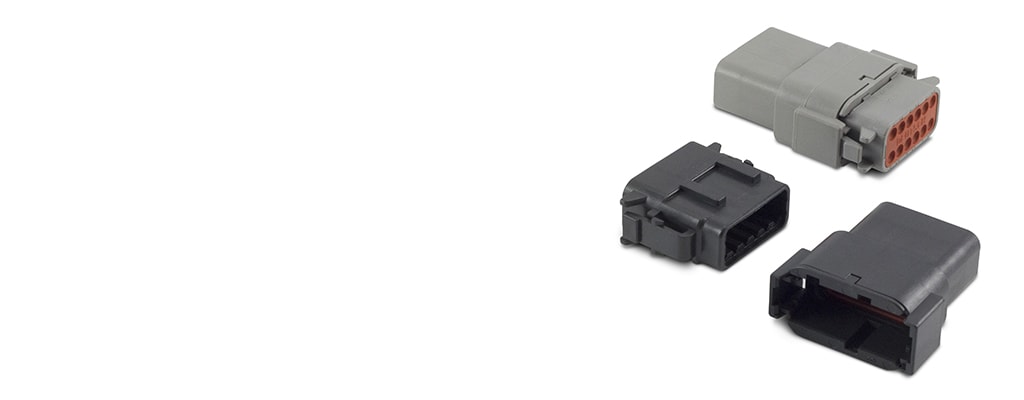

德驰 DTM 护套提供 2、3、4、6、8 和 12 多种位数排列方式并使用 20 号德驰端子，且各个端子的持续电流为 7.5 安培。DTM 护套采用集成锁扣进行对配。

更多更少

联系我们

产品特性

位数 : 2 | 3 | 4 | 6 | 8 | 12
连接器和壳体类型 : 公端子护套 | 插头 | 母端 | 母端子护套
接合插针直径 (mm): 1 | 1.02 | 1.59
接合插针直径 (in): .039 | .04 | .063
连接器系统 : 元件到导线 | 线到线 | 线到面板
中心线（间距） (mm): 3.81 | 4.19 | 4.2 | 5.46
中心线（间距） (in): .15 | .164 | .165 | .215

产品	TE 产品编号	文档	连接器和壳体类型	位数	工组温度范围	行数	连接器系统	中心线（间距）	接合插针直径	主要产品颜色	端子额定电流（最大值）	电路应用	连接器安装类型	工作温度（最大值）	标称电压架构	连接器和键控代码	欧盟 RoHS 符合性	欧盟 ELV 符合性
REC, 12P, BRN, N, D	DTM04-12PD	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到线	3.81 mm	1 mm	褐色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 2P, BLK, N	DTM06-2S-E004	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 4P, BLK, N	DTM04-4P-E004	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	-55 – 125 °C	2	线到线	3.81 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 8P, GRY, N, A	DTM04-08PA	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	-55 – 125 °C	2	线到线	4.19 mm	1 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, N, HIGH TEMP, CAP, A	DTM04-08PA-EE08	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	-55 – 150 °C	2	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	A	-	-
REC, 2P, BLK, FEEDTHRU, NI	DT04-2P-P036	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	-55 – 125 °C	1	线到线	5.46 mm	1.59 mm	黑色	13 A	电源	面板安装	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 8P, BLK, N, A	DTM06-08SA-E004	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 3P, GRY, N	DTM04-3P	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	-55 – 125 °C	1	线到线	3.81 mm	1 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 12P, GRY, N, FLANGE, A	DTM04-12PA-L012	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到面板	4.19 mm	1 mm	灰色	7.5 A	电源	面板安装	125 °C	12 V, 24 V, 48 V	A	-	-
PLG, 12P, GRY, N, CAP, A	DTM06-12SA-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
PLG, 2P, GRY, N, CAP	DTM06-2S-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 2P, GRY, BLOCKED	DTM06-2S-C017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源和信号	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 2P, GRY, N, XCAP	DTM06-2S-E007	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 6P, BLK, N, XCAP	DTM06-6S-EE03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 3P, GRY, BLOCKED	DTM06-3S-C017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 6P, GRY, BLOCKED	DTM06-6S-C017	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 12P, BLK, N, HIGH TEMP, B	DTM06-12SB-EE04	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	-55 – 150 °C	2	线到线	3.81 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	B	-	-
REC, 2P, GRY, N, XCAP	DTM04-2P-E007	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	-55 – 125 °C	1	线到线	3.81 mm	1 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 3P, BLK, N	DTM04-3P-E004	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	-55 – 125 °C	1	线到线	3.81 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 4P, GRY, N	DTM04-4P	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	-55 – 125 °C	2	线到线	3.81 mm	1 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 6P, BLK, N, HIGH TEMP	DTM04-6P-EE04	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	-55 – 150 °C	2	线到线	3.81 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	D	-	-
PLG, 8P, BLK, N, XCAP, B	DTM06-08SB-E007	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	B	-	-
PLG, 8P, GRN, N, C	DTM06-08SC	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	绿色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	C	-	-
PLG, 8P, BRN, N, D	DTM06-08SD	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	褐色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 12P, GRY, N, A	DTM06-12SA	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
PLG, 12P, GRY, N, XCAP, A	DTM06-12SA-E007	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
PLG, 12P, BLK, N, XCAP, B	DTM06-12SB-E007	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	B	-	-
PLG, 12P, GRN, N, CAP, C	DTM06-12SC-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	12	-55 – 125 °C	2	线到线	3.81 mm	1.02 mm	绿色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	C	-	-
PLG, 2P, BLK, N, CAP	DTM06-2S-E005	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 12P, GRY, N, CAP, A	DTM04-12PA-E003	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 2P, BLK, N, XCAP	DTM04-2P-EE03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	-55 – 125 °C	1	线到线	3.81 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 8P, BLK, N, HIGH TEMP, A	DTM04-08PA-EE04	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	-55 – 150 °C	2	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, N, A	DTM04-12PA	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 2P, GRY, 120 OHM RESISTOR, AU, A	DTM04-2P-P006	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	-55 – 125 °C	1	元件到导线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
PLG, 2P, BLK, N, XCAP	DTM06-2S-EE03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 3P, GRY, N	DTM06-3S	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	-55 – 125 °C	1	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 4P, GRY, N	DTM06-4S	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 4P, GRY, BLOCKED	DTM06-4S-C017	3D PDF	母端子护套	4	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	灰色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 4P, BLK, N	DTM06-4S-E004	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 6P, BLK, N	DTM06-6S-E004	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
PLG, 6P, BLK, N, HIGH TEMP	DTM06-6S-EE04	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	-55 – 150 °C	2	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	D	-	-
REC, 3P, BLK, N, HI TEMP, A	DTMH04-3PA	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	-55 – 150 °C	1	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	A	-	-
PLG, 3P, BLK, N, HI TEMP, A	DTMH06-3SA	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	-55 – 150 °C	1	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	150 °C	12 V, 24 V, 48 V	A	-	-
REC, 2P, BLK, FEEDTHRU, NI	DT04-2P-N006	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	-55 – 125 °C	1	线到线	5.46 mm	1.59 mm	黑色	13 A	电源	面板安装	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 8P, BLK, N, CAP, A	DTM04-08PA-E005	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	-55 – 125 °C	2	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, N, B	DTM04-08PB	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	-55 – 125 °C	2	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 8P, BRN, N, D	DTM04-08PD	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	褐色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	D	-	-
REC, 12P, BLK, N, CAP, A	DTM04-12PA-E005	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到线	4.19 mm	1.02 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, N, B	DTM04-12PB	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到线	4.19 mm	1 mm	黑色	7.5 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 12P, BLK, N, FLANGE, B	DTM04-12PB-L012	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	-55 – 125 °C	2	线到面板	4.19 mm	1 mm	黑色	7.5 A	电源	面板安装	125 °C	12 V, 24 V, 48 V	B	-	-

概述

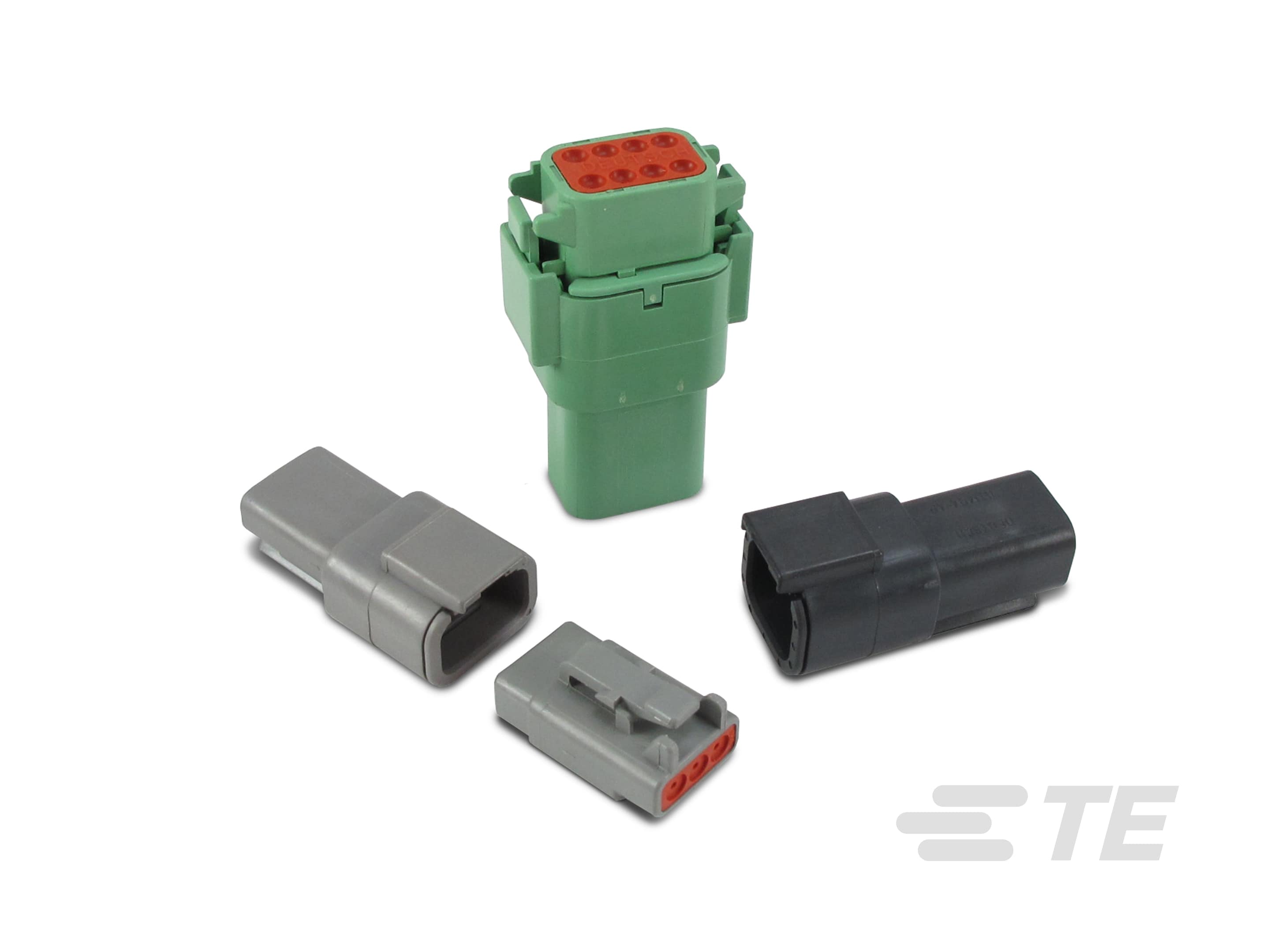

德驰 DTM 护套提供低电流的多位数解决方案。

系列概述

可使用 20 号端子（7.5 安培）
14-22 AWG (2.50-0.35 mm²)
2、3、4、6、8 和 12 位位数排列方式
直插式、法兰安装或 PCB 安装
矩形热塑性外壳
通过集成锁扣对配
端子锁装置可确保端子装配到位并增强保持力
可用附件：防护罩、安装卡扣、防尘帽和尾盖

其他德驰 DTM 产品

查看所有德驰 DTM 产品
德驰 DTM 连接器满足了对低电流多位数连接器的需求。它们是密封连接器，可用于严苛环境。

常见问题

常见问题解答

问：什么是 DTM 连接器？

答：德驰 DTM 环境密封连接器设计用于线对线、线对板和线对设备连接应用。任何连接性能的衰减都会导致严重后果的严苛环境下，DTM 连接器能实现高稳定、高性能的连接。

问： DTM 连接器适用于哪些应用？

答：卡车、大巴、非公路车辆、工程机械、农垦机械、采矿设备、应急车辆、林业机械、娱乐设备、游艇、摩托车

阅读更多关于德驰 DTM 连接器的常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器否
连接器形状矩形
连接器和壳体类型 公端子护套 | 插头 | 母端 | 母端子护套
连接器系统 元件到导线 | 线到线 | 线到面板
可密封是
主要锁定特性 外壳集成
连接器和端子端接到 电线和电缆

结构特性

空白孔位 0 | 3 | 4 | 6
连接器密封件代码 N 密封件
连接器修改 J1939 | 热缩防护罩适配器 | 焊接凸缘 | 端接电阻器，J1939 | 端盖
位数 2 | 3 | 4 | 6 | 8 | 12
行数 1 | 2

电气特征

工作电压 (VDC) 250
工作电压 (VAC) 250
标称电压架构 (V) 12 | 24 | 48 | 250

主体特性

出线角度 180° | 90°
主要产品颜色 灰色 | 绿色 | 褐色 | 黑色
连接器和键控代码 A | B | C | D

接触件特性

端子类型 插座 | 插针
端子大小 尺寸 16 | 尺寸 20
接合插针直径 (mm) 1 | 1.02 | 1.59
接合插针直径 (in) .039 | .04 | .063
端子额定电流（最大值） (A) 7.5 | 13

机械附件

接合对准带有
端子位置保证 否 | 是
接合对准类型 极化 | 键控
应力消除 不带 | 按附件添加
连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PA 46 GF | PA 66 | PA 66 GF | PA 66 GF15 | PA GF | 塑料 | 尼龙 66 GF
中心线（间距） (mm) 3.81 | 4.19 | 4.2 | 5.46
中心线（间距） (in) .15 | .164 | .165 | .215

尺寸

兼容的绝缘直径范围 (mm) 1.3 – 3.2 | 1.3 – 3 | 1.35 – 3.05 | 3
兼容的绝缘直径范围 (in) .053 – .12 | .053 – .126 | .118
产品宽度 (mm) 12.9 | 14 | 14.2 | 14.45 | 15.2 | 16 | 16.2 | 16.5 | 16.51 | 16.54 | 17.6 | 18.8 | 19.2 | 19.6 | 20.2 | 20.22 | 20.7 | 21.9 | 23 | 35.6 | 41.99 | 43.7 | 57.15
产品宽度 (in) .508 | .551 | .559 | .569 | .598 | .6 | .629 | .638 | .65 | .651 | .693 | .74 | .756 | .772 | .795 | .796 | .815 | .862 | .905 | 1.4 | 1.653 | 1.72 | 2.25
线径 (AWG) 16 – 22 | 20 – 16
行间距 (mm) 4.19 | 4.2 | 7.1 | 7.11
行间距 (in) .165 | .279 | .28
连接器高度 (mm) 12.9 | 14.94 | 16.21 | 27.6 | 28.8 | 29.1 | 29.9 | 30.1 | 31.1 | 31.4 | 31.6 | 31.62 | 35.6 | 37.3 | 37.4 | 37.41 | 39.9 | 40.01 | 41.1 | 42.7 | 43.7 | 44.9 | 48.64 | 50.9
连接器高度 (in) .508 | .588 | .638 | 1.09 | 1.1 | 1.13 | 1.14 | 1.18 | 1.22 | 1.24 | 1.245 | 1.4 | 1.47 | 1.473 | 1.57 | 1.575 | 1.62 | 1.68 | 1.72 | 1.76 | 1.77 | 1.85 | 1.915 | 2
线径 (mm²) .5 – 1
产品长度 (mm) 12.1 | 14.1 | 14.4 | 15.2 | 16.3 | 16.5 | 17.6 | 18.5 | 18.6 | 19.2 | 20.6 | 20.7 | 21.2 | 22.1 | 23.8 | 29.08 | 31.6 | 31.62 | 37.8 | 40 | 41.53 | 42.67 | 43.69 | 44.96 | 45.21 | 50.8 | 55.1
产品长度 (in) .476 | .555 | .567 | .598 | .642 | .649 | .692 | .693 | .728 | .732 | .756 | .811 | .815 | .836 | .87 | .937 | 1.145 | 1.24 | 1.245 | 1.49 | 1.57 | 1.635 | 1.68 | 1.72 | 1.77 | 1.78 | 2 | 2.17

使用环境

工作温度（最大值） (°C) 125 | 150
工作温度（最大值） (°F) 257 | 302
工组温度范围 (°C) -55 – 125 | -55 – 150
工组温度范围 (°F) -67 – 257 | -67 – 302

操作/应用

电路应用 Signal | 电源 | 电源和信号

行业标准

UL 阻燃性等级 UL 94V-0 | 按照 UL-94 标准进行的 20 mm 火焰测试 | 未经测试
IP 等级 IP68 | IP6K9K
与机构/标准产品兼容 SAE J2030

包装特性

封装方法 Box | 包装 | 批量
封装数量 1 | 100 | 180 | 200 | 350 | 500 | 550 | 900 | 1000 | 2500

其他

可维修 否 | 是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-D485-CH8172
