产品特性
-
外壳高度 (mm): 120, 130
-
外壳高度 (in): 4.72, 5.11
-
外壳宽度 : 175 mm [ 6.88 in ]
-
外壳深度 : 49 mm [ 1.92 in ]
-
工组温度范围 : -20 – 55 °C [ -4 – 131 °F ]
-
电源电压 (V): 24 – 230
在紧凑的设计中凭借高精度和安全性提高电网可靠性，适用于高达 36 kV 的开关装置。

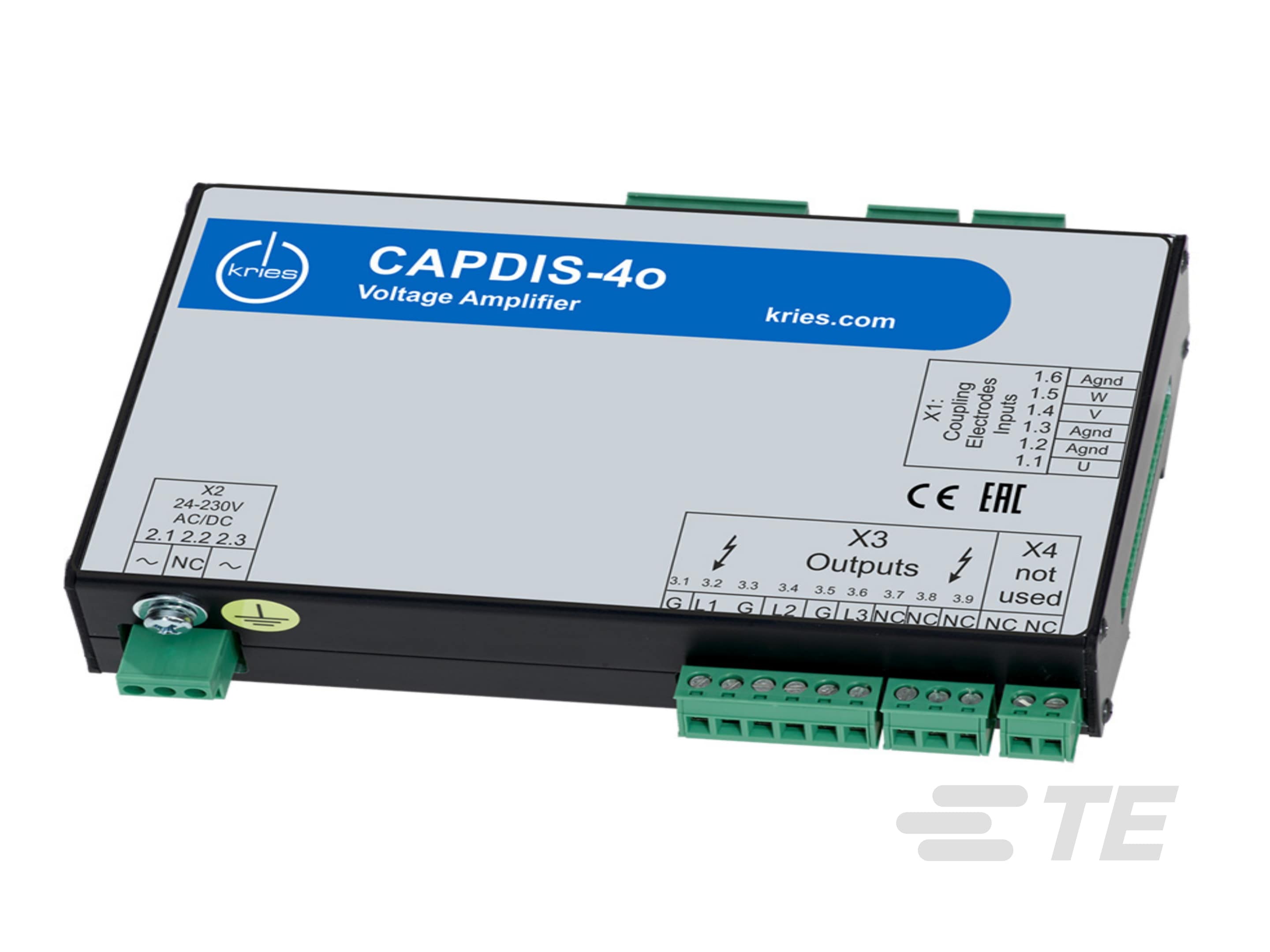

TE Connectivity (TE) 的 Kries CAPDIS-4o 电压放大器可为现代电气装置提供精确的电压检测。 这款产品能够应对空间有限、铁磁共振风险以及无需大量系统改造即可进行可靠电压监控等挑战。
传统的电压互感器可能体积庞大并存在安全风险，使维护变得复杂。CAPDIS-4o 使用三个电阻传感器输出 3x100 或 110 VAC 电压，是感应式电压互感器的经济且精密的替代品。它能够连接到具有 100 VAC 输入的保护继电器、测量设备及网络分析仪，使其成为关键安全应用的理想选择。其紧凑的设计还支持在狭窄空间内轻松改装。
当它与电压传感器（放大器 0.3% + 电压传感器 0.2%）结合使用时，可以确保整个电路的精度等级达到 0.5%，并且安装简单 - 不需要额外的测量区域或拆卸即可进行浪涌电压测试。CAPDIS-4o 与空气绝缘开关装置的欧姆分压器（12 kV、24 kV 和 36 kV）和 SF6 开关装置的电阻分压器（根据要求提供 12 kV、24 kV 和 36 kV）兼容。
这款产品能够提供准确的电压检测，同时避免铁磁共振危险，提高操作安全性。CAPDIS 4o 设计紧凑型，通过改装，可轻松集成到现有设置中，无需进行重大改造。此外，这种设计能够显著减少维护工作和成本，提供一种取代传统电压互感器的经济高效且可靠的解决方案。
主要特性
- 精确且经济高效
- 无需额外的测量区域
- 通用系统组件
- 精度：最大偏差为 0.5%
- 维护：无需拆卸即可进行浪涌电压测试
应用
常见问答解答
问：什么是 TE Kries CAPDIS-4o 电压放大器？
答：CAPDIS-4o 是一款精密电压放大器，可使用三个电阻传感器提供 3 x 100 或 110 VAC 输出。它是传统感应式电压互感器的可靠且经济的替代品。
问：CAPDIS-4o 的主要应用有哪些？
答：CAPDIS-4o 用于连接带 100 VAC 电压测量输入的保护继电器、通用测量设备和网络分析仪。它特别适用于消除铁磁共振至关重要的关键安全应用。
问：CAPDIS-4o 如何提高电网可靠性？
答：通过提供精确的电压检测并消除铁磁共振危险，CAPDIS-4o 能够增强电网的可靠性。其精度有助于防止可能影响系统稳定性的潜在问题。
问：CAPDIS-4o 的主要特性有哪些？
答：当它与电压传感器（放大器 0.3% + 电压传感器 0.2%）结合使用时，可以确保整个电路的精度等级达到 0.5%，并且安装简单 - 不需要额外的测量区域或拆卸即可进行浪涌电压测试。CAPDIS-4o 与空气绝缘开关装置的欧姆分压器和 SF6 开关装置的电阻分压器兼容。
问：是什么让 CAPDIS-4o 成为经济高效的选择？
答：与传统感应式电压互感器相比，CAPDIS-4o 能够以更低的成本提供精确的电压放大。其节省空间的设计和低维护要求进一步提高了其成本效益。
问：CAPDIS-4o 能否与现有设备集成？
答：可以，CAPDIS-4o 与保护继电器和 CAPDIS-Sx 设备兼容，只需进行少量改造即可集成到各种系统中。
问：CAPDIS-4o 兼容哪些类型的开关装置？
答：CAPDIS-4o 与空气绝缘开关装置的欧姆分压器（12 kV、24 kV 和 36 kV）和 SF6 开关装置的电阻分压器（根据要求提供 12 kV、24 kV 和 36 kV）兼容。
请查看产品文档或联系我们以了解最新的机构审批信息。
电气特征
-
电源电压 (V) 24 – 230
尺寸
-
外壳高度 (mm) 120, 130
-
外壳高度 (in) 4.72, 5.11
-
外壳宽度 175 mm [ 6.88 in ]
-
外壳深度 49 mm [ 1.92 in ]
使用环境
-
工组温度范围 -20 – 55 °C [ -4 – 131 °F ]
-
存储温度范围 -25 – 70 °C [ -13 – 158 °F ]
行业标准
-
IP 等级 IP40
参考编号
-
TE 内部编号 CAT-CAPDIS-4O
