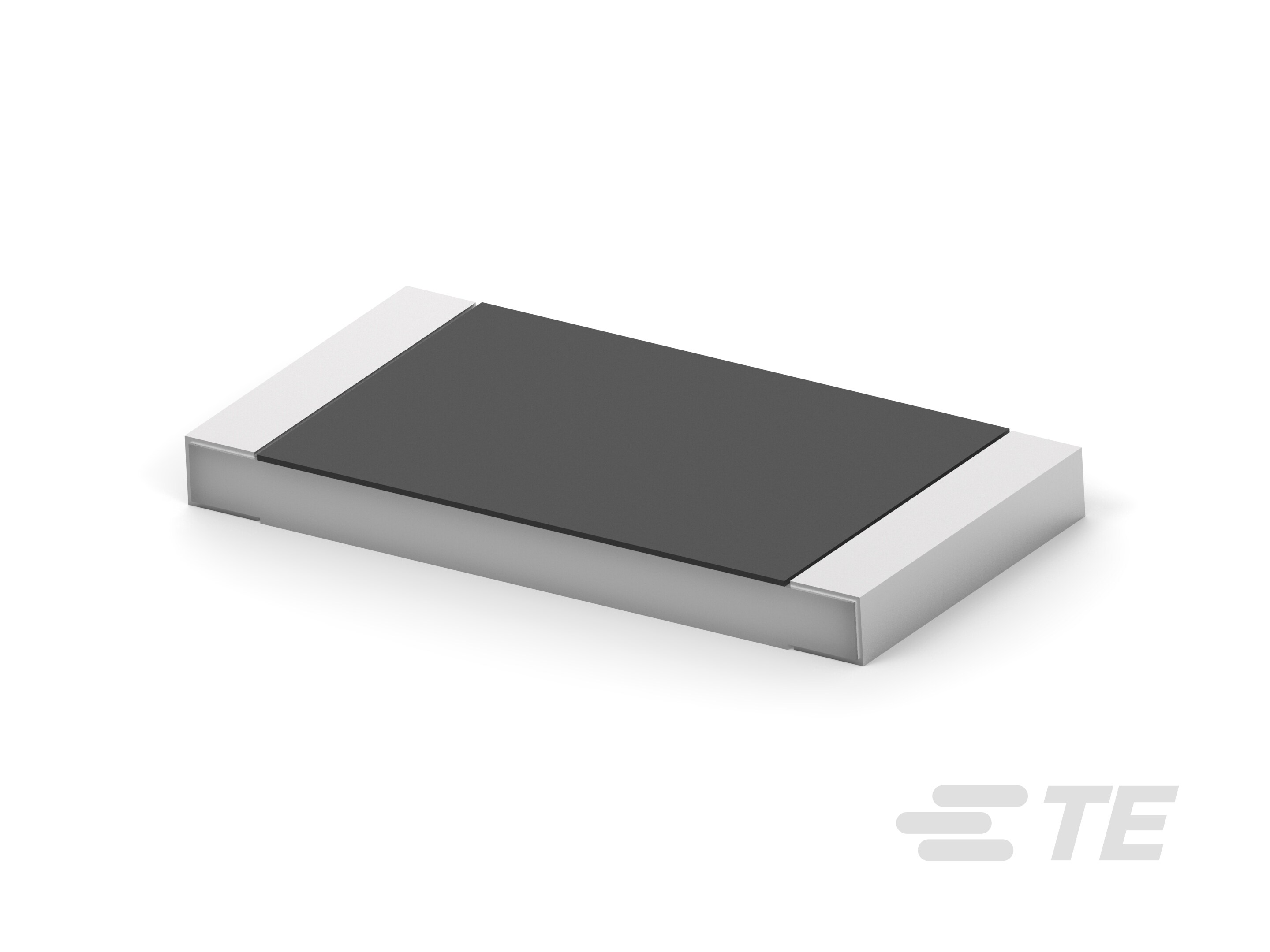

SMD 功率电阻器：1 瓦特，3520 系列

SMD 功率电阻器：1 瓦特，3520 系列-CAT-C339-A76
  • CGS
|
  • CGS 3520
3520 系列 SMD 芯片电阻器是低成本高功率元件 (1W)，适用于自动批量放置和包括高频操作在内的大多数应用。
更多 更少
联系我们

产品特性

  • 电阻值 (Ω): 1K | 1 | 1M | 1.1M | 1.1K | 1.1 | 1.2 | 1.3M | 1.3K | 1.5 | 1.6K | 1.6 | 1.6M | 1.8 | 2K | 2M | 2.2 | 2.2K | 2.4 | 2.4K | 2.4M | 2.7K | 2.7 | 3 | 3M | 3.3K | 3.3 | 3.6K | 3.6 | 3.6M | 3.9K | 3.9 | 4.3K | 4.3M | 4.3 | 4.7 | 4.7K | 5.1 | 5.1M | 5.1K | 5.6 | 6.2M | 6.2 | 6.2K | 6.8K | 6.8 | 7.5K | 7.5M | 8.2K | 8.2 | 9.1 | 9.1M | 9.1K | 10 | 10K | 11 | 11K | 12K | 12 | 13K | 13 | 15 | 15K | 16K | 16 | 18 | 20 | 22 | 22K | 24K | 24 | 27 | 30K | 33K | 33 | 36 | 36K | 39 | 43 | 43K | 47K | 47 | 51K | 56 | 62 | 62K | 68K | 68 | 75 | 75K | 82 | 82K | 91K | 100K | 100 | 110K | 110 | 120 | 130K | 130 | 150 | 150K | 160K | 160 | 180 | 200K | 220 | 220K | 240 | 240K | 270 | 300K | 330 | 330K | 360 | 360K | 390 | 430K | 430 | 470 | 470K | 510K | 510 | 560 | 620 | 620K | 680 | 680K | 750 | 750K | 910 | 910K

  • 电阻器类型 : 功率电阻器

  • 元件类型 : 厚膜

  • 封装尺寸代码 : 2512

  • 额定功率 (W): 1

概述

3520 系列 SMD 芯片电阻器是低成本的高功率元件 (1W) 适用于自动批量放置和包括高频操作在内的大多数应用。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 电阻器类型  功率电阻器

  • 元件类型  厚膜

  • 封装尺寸代码  2512

结构特性

  • 电阻器数量  1

电气特征

  • 工作电压 (V) 200

  • 电阻值 (Ω) 1K | 1 | 1M | 1.1M | 1.1K | 1.1 | 1.2 | 1.3M | 1.3K | 1.5 | 1.6K | 1.6 | 1.6M | 1.8 | 2K | 2M | 2.2 | 2.2K | 2.4 | 2.4K | 2.4M | 2.7K | 2.7 | 3 | 3M | 3.3K | 3.3 | 3.6K | 3.6 | 3.6M | 3.9K | 3.9 | 4.3K | 4.3M | 4.3 | 4.7 | 4.7K | 5.1 | 5.1M | 5.1K | 5.6 | 6.2M | 6.2 | 6.2K | 6.8K | 6.8 | 7.5K | 7.5M | 8.2K | 8.2 | 9.1 | 9.1M | 9.1K | 10 | 10K | 11 | 11K | 12K | 12 | 13K | 13 | 15 | 15K | 16K | 16 | 18 | 20 | 22 | 22K | 24K | 24 | 27 | 30K | 33K | 33 | 36 | 36K | 39 | 43 | 43K | 47K | 47 | 51K | 56 | 62 | 62K | 68K | 68 | 75 | 75K | 82 | 82K | 91K | 100K | 100 | 110K | 110 | 120 | 130K | 130 | 150 | 150K | 160K | 160 | 180 | 200K | 220 | 220K | 240 | 240K | 270 | 300K | 330 | 330K | 360 | 360K | 390 | 430K | 430 | 470 | 470K | 510K | 510 | 560 | 620 | 620K | 680 | 680K | 750 | 750K | 910 | 910K

  • 额定功率 (W) 1

  • 电阻等级  1kΩ – 1MΩ | 1MΩ – 1GΩ | 最多 1 kΩ

  • 无源元件容差 (%) 5

端接特性

  • 表面贴装电阻器端接类型  焊接

  • 端接数量  2

尺寸

  • 产品高度  .6 mm [ .024 in ]

  • 产品长度  6.4 mm [ .252 in ]

  • 产品宽度  3.2 mm [ .126 in ]

使用环境

  • 温度系数 (ppm/°C) ±200

包装特性

  • 封装方法  卷带和卷轴

参考编号

  • TE 内部编号 CAT-C339-A76
