概述

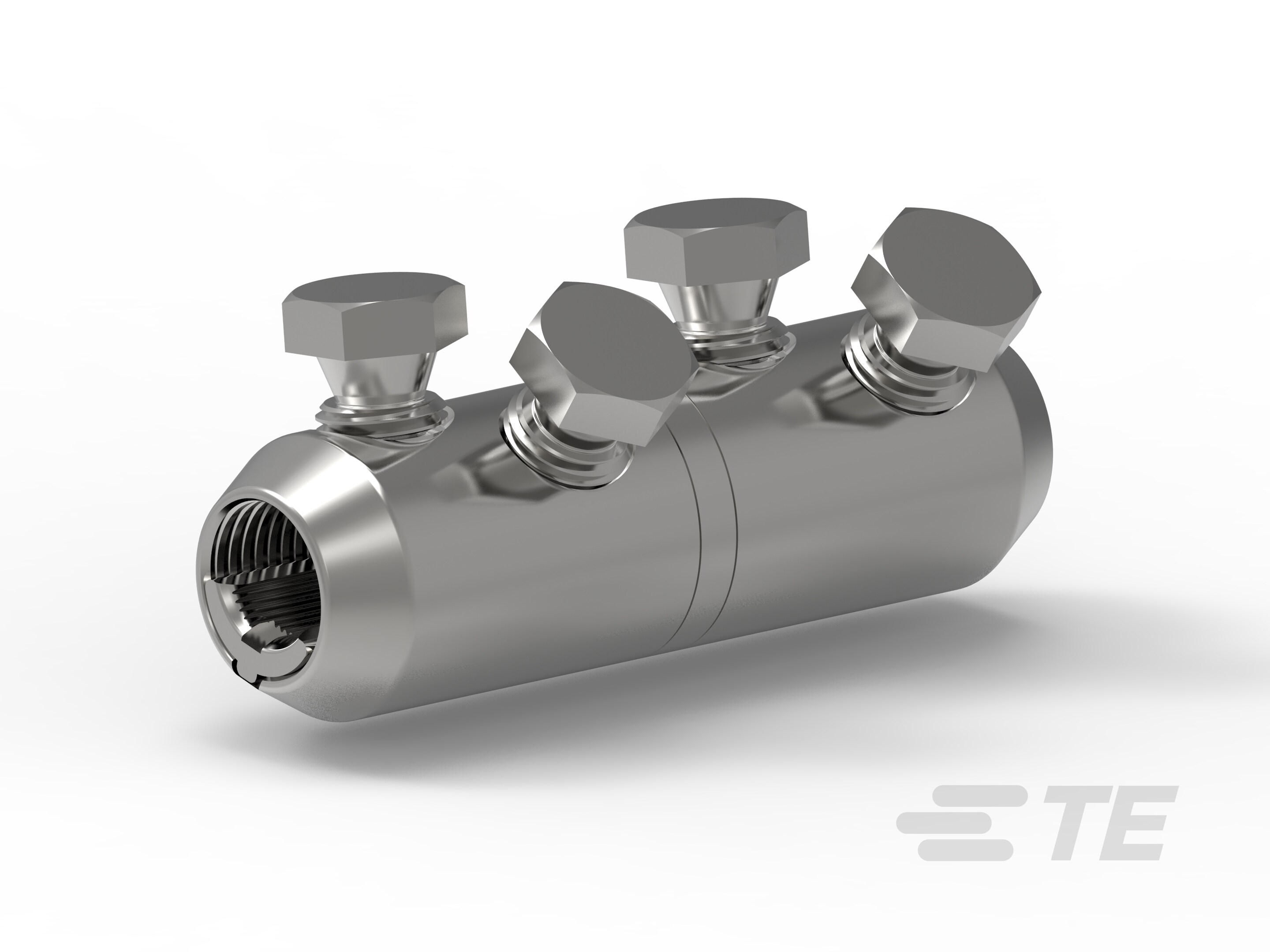

我们的 ASBS 剪切螺栓连接器与我们的瑞侃热缩和冷应用接头兼容。

我们的 ASBS 剪切螺栓连接器和接头用于从 #2 AWG 紧凑绞合型到 1000 kcmil 同心 B 类绞合型的和铝铜导线。 我们的剪切螺栓连接器主要用于高达 35 kV 的地下接头。这些连接器非常适合铝到铝、铝到铜和铜到铜应用,是通用连接器解决方案。请参阅数据手册背面的测试报告列表。安装连接器所需的唯一工具是带有适当尺寸的六角形插槽的标准棘轮扳手。

剪切螺栓连接器采用剪头螺栓设计,当螺栓达到所需扭矩时即剪断,从而产生适宜的接触力,以尽可能减少连接阻力。建议使用夹持工具来避免导线的纤芯弯曲,可以从 TE 订购该工具 (#IT-1000-019)。

我们的无绳冲击扳手 (#T25446-000) 也可用于安装该连接器。这种方便快捷的工具已经过测试和认证,能够用于安装剪切螺栓连接器。连接器内部的实心止动件(所有尺寸均提供)可确保正确的导线定位,并在连接油浸导线时避免漏油。

bar

主要特性

  • 高强度镀锡铝合金打造了这种坚固耐用的设计
  • 紧凑顺滑的主体设计
  • 双额定设计,适用于铝和铜导线
  • 在正常的工作条件下提供较长的使用寿命,其储备能力可应对紧急装载情况
  • 可与我们的瑞侃热缩和冷应用接头结合使用,从而提供一个具备多年可靠性能的工程系统
bar
bar
  1. 安装连接器时如何正确裁剪电缆(英文版)

安装中压接头的连接器时,请务必将导线完全插入连接器中:电缆绝缘和连接器间不留空隙。如果不合适,请从连接器上拆下导线并裁剪为合适的尺寸。

常见问题

常见问题解答

问:TE 的剪切螺栓连接器和接头能否与瑞侃电缆附件结合使用?

答:我们的 ASBS 剪切螺栓连接器和接头与我们的热缩和冷应用接头和端接套件兼容,适用于高达 35 kV 的地下应用。



问:哪种导线系列适用于剪切螺栓连接器?

答:我们的剪切螺栓连接器用于从 #2 AWG 紧凑型到 1000 kcmil 同心 B 类绞合型的铝和铜导线。



问:安装剪切螺栓连接器是否需要扭矩扳手?

答:安装我们的剪切螺栓连接器不需要使用扭矩扳手,螺栓头经过预先设计,当扭矩达到适当水平时会剪断。



问:安装剪切螺栓连接器需要哪些工具?

答:我们的 ASBS 包含剪切螺栓头。可以使用冲击扳手或标准棘轮安装剪切螺栓。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 安装技术  修剪螺栓

结构特性

  • 表观检查 

  • 螺栓数量  2, 4

电气特征

  • 电压等级 (kV) ≤ 35

主体特性

  • 兼容导体材料  铜, 铝

  • 导体类型  紧凑外形, 绞线

  • 主要产品材料  铝, 铝合金

尺寸

  • 兼容导体直径范围 (AWG/kcmil) 1000 – 1000, 2 – 2, 2 – 3/0, 2 – 350, 2 – 4/0, 250 – 350, 3/0 – 500, 350 – 500, 350 – 750, 500 – 750, 600 – 1000, 600 – 750

  • 兼容的导体截面范围 (mm²) 33.6, 507, 33.6 – 107, 177 – 253, 33.6 – 85, 85 – 253, 253 – 380, 304 – 507, 304 – 380, 127 – 177, 177 – 380

操作/应用

  • 机械式连接器产品类型  剪切螺栓连接器

行业标准

  • 与机构/标准产品兼容  CSA, UL

产品供货情况

  • 产品供货情况  中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

其他

  • 导体规格类型  AWG

参考编号

  • TE 内部编号 CAT-ASBS

相关资料

数据表/目录页
