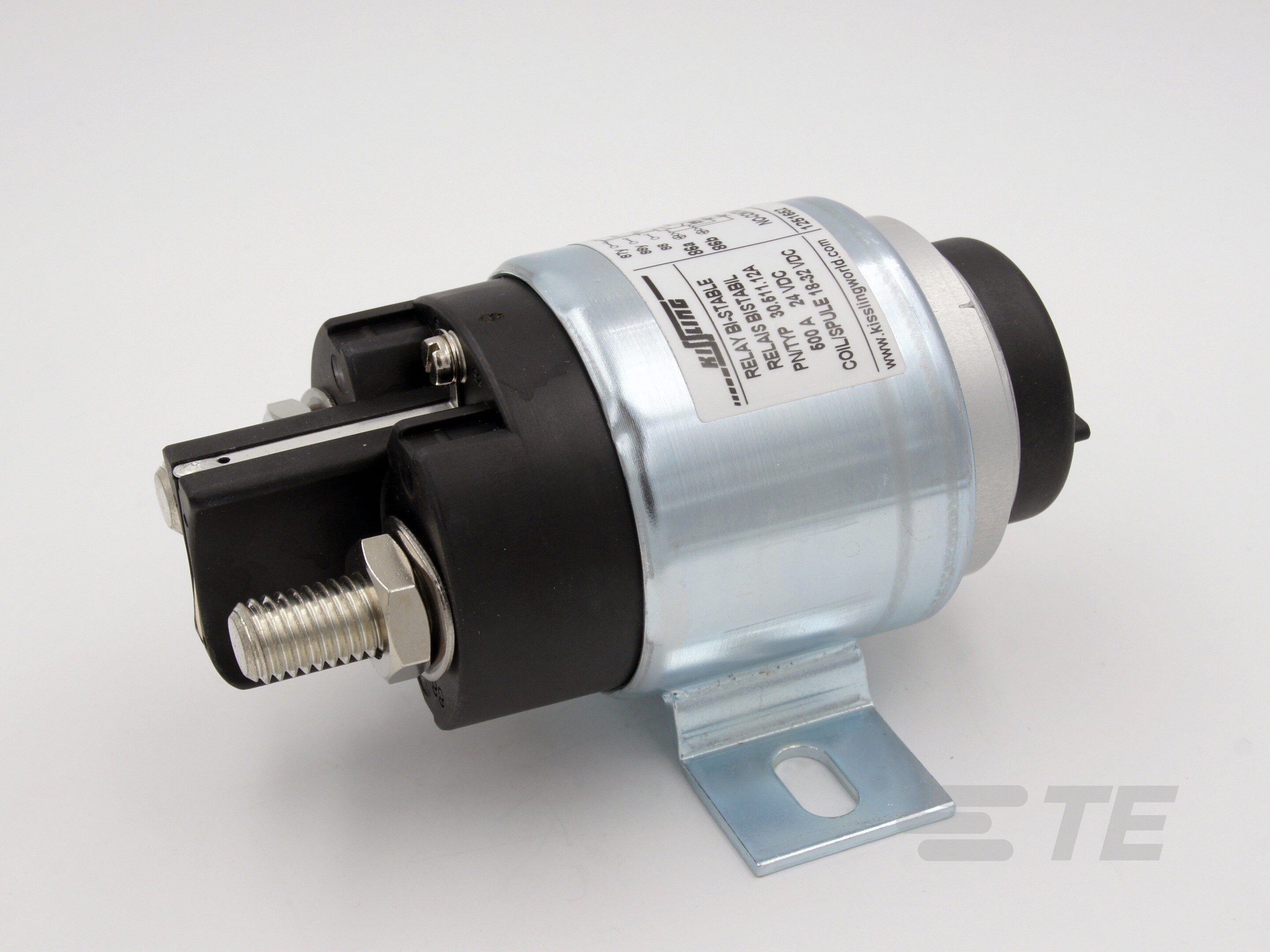

Power Relay, 500A, Standard, Bistable, 2 Coils, Polarized

请查看产品文档或联系我们以了解最新的机构审批信息。

• 继电器和接触器类型  通用功率继电器

• 线圈特性  线圈抑制二极管

• 端子极数  1

• 端子排列方式  1 Form A SPST-NO

• 线圈电阻 (Ω) .6 – .85 | 2.7 – 3.8

• 触点额定电流 (A) 500

• 线圈电压额定值 (VDC) 12 | 28

• 端子电压额定值 (VDC) 12 | 28

• 线圈功率额定值（直流） (W) .073 | .168

• 外壳类型  环境密封

• 端子材料  AgSnO2 | 银合金

• 辅助端接和连接类型  M4 螺钉

• 干线端接和连接类型  M12 Male

• 线圈端接和连接类型  M4 螺钉

• 产品安装特性类型  安装支架 | 带安装槽的法兰

• 产品安装类型  机箱安装 | 面板安装

• 产品宽度 (mm) 68 | 94

• 产品宽度 (in) 2.67 | 3.7

• 产品高度 (mm) 65.5 | 76.5 | 108.5

• 产品高度 (in) 2.57 | 3.01 | 4.27

• 产品长度 (mm) 89 | 105.5 | 127.5

• 产品长度 (in) 3.504 | 4.15 | 5.01

• 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

• 环境温度（最大值）  85 °C [ 185 °F ]

• 线圈励磁系统  双稳态、2 个线圈、已极化

• 电流类型  DC

• 封装方法  Carton

• 端子电流类 (A) >200 – ≤500

• 线圈功率额定值类 (W) >.15 – ≤.2 | ≤.15

• 高度类（机械） (mm) >45 – ≤70 | >70

• 高度类（机械） (in) >1.772 – ≤2.756 | >2.756

• 长度类（机械）  >70 mm [ >2.756 in ]

• 宽度类（机械）  >33 mm [ >1.299 in ]
