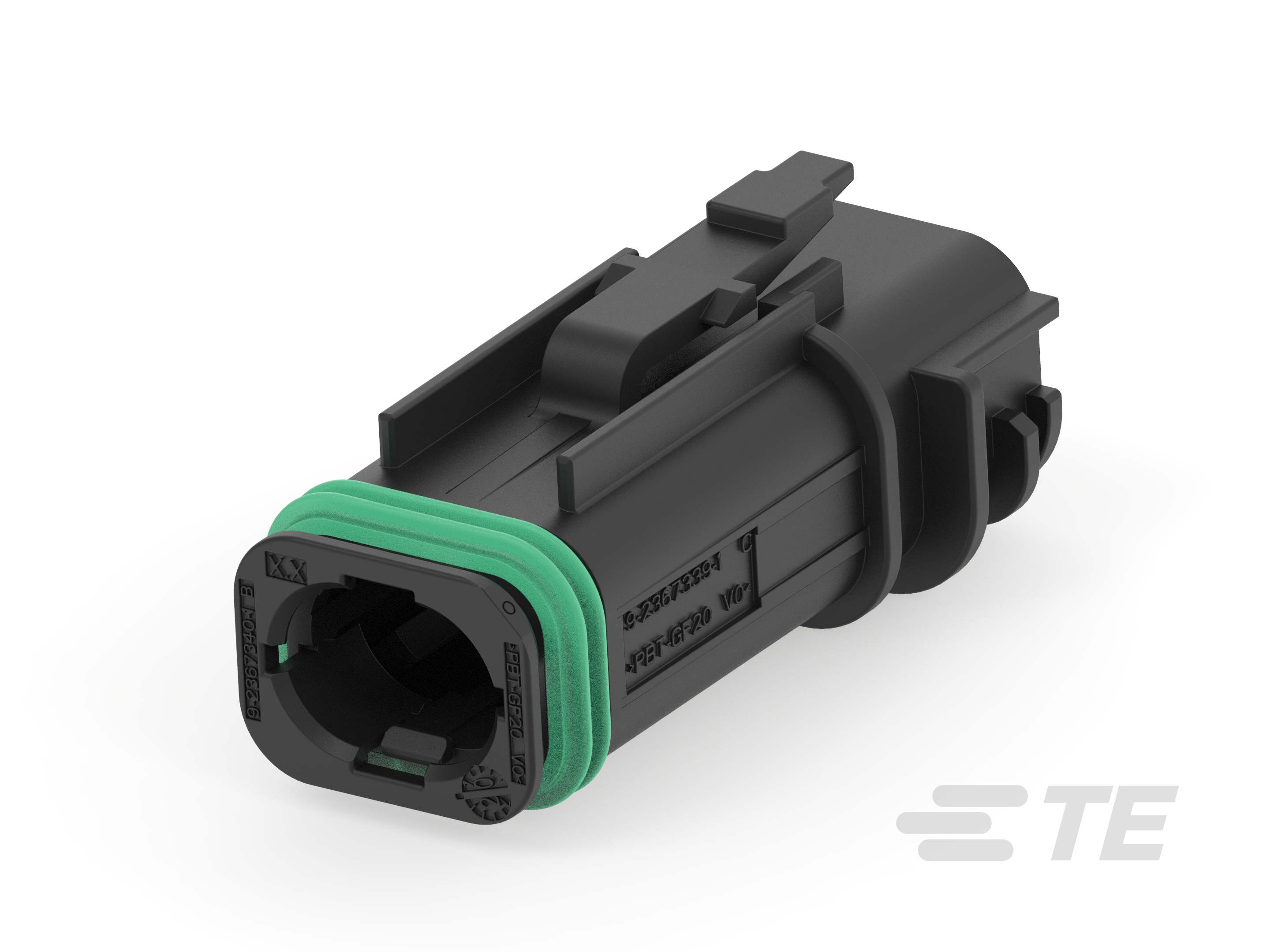

DT 高速连接器外壳
DT 高速连接器外壳可为汽车和工业环境中的高速数据应用提供坚固可靠的线对线连接。这些密封连接器外壳旨在支持 60V DC 和 48V AC 操作，可帮助抵御恶劣条件、极端温度（-40°C 至 125°C）和环境污染。它们采用键控矩形形状和集成锁定机制，可提供安全的插接对准功能，帮助保持稳定的电气连接。这些外壳提供多种颜色编码键控选项（黑色、绿色、灰色和蓝色），适用于需要稳定、高速数据传输的商用车、非公路设备和工业自动化领域。
产品特性
-
位数 : 2
-
连接器和壳体类型 : 公端子护套, 母端
-
接合插针直径 : 1 mm [ .04 in ]
-
连接器系统 : 线到线
-
中心线（间距） (mm): 4
-
中心线（间距） (in): .15, .157
概述
主要优势：
DT 高速连接器外壳
适用于严苛环境的线对线密封连接
- 专为工业、商业和汽车应用而设计，防潮、防尘且防污染物。
- 可密封外壳支持在严苛条件下进行可靠的高速数据传输。
可靠的电气性能，支持高速数据传输
- 额定电压为 60V DC/48V AC，适用于现代车辆网络和配电设施。
- 每个端子支持高达 7.5A 的电流容量，有助于提高高性能系统的电流容量。
通过键控对准提供安全且简单的插接
- 集成锁定机构有助于减少高振动环境中的连接故障。
- 键控插接对准功能可提供正确且可重复的连接，从而大幅减少错误。
符合行业要求的多功能设计
- 与 DEUTSCH DT 连接器兼容，支持现有的车辆和工业布线系统。
- 提供多种键控代码（A、B、C、D）和颜色选择（黑色、绿色、灰色、蓝色），用于快速识别和防错。
耐受极端温度的耐用结构
- 设计为在 -40°C 至 125°C 之间运行，有助于在极热和极冷环境中保持连接完整性。
- 由高质量、抗冲击材料制成，经久耐用。
DT 高速连接器外壳能够在严苛环境中提供安全的密封连接。
主要特性：
DT 高速连接器外壳
| 特性 | 详细信息 |
|---|---|
| 额定电压 |
60V DC/48V AC |
| 电流容量 | 每个端子高达 7.5A |
| 连接器类型 | 用于公端子的线对线外壳 |
| 密封能力 | 是（环境密封） |
| 初级锁定功能 | 集成到外壳中，以提供安全连接 |
| 插接对准 | 通过导向对准进行键控，实现精确插接 |
| 连接器位置 | 2 位，单排设计 |
| 安装类型 | 电缆安装（自由悬挂） |
| 引脚间距（间距） | 4 毫米（0.157 英寸） |
| 温度范围 | -40°C 至 125°C（-40°F 至 257°F） |
| 材料和颜色选项 | 黑色、绿色、灰色、蓝色 |
| 行业合规性 | 符合 RoHS 和 ELV 标准 |
实际应用：
DT 高速连接器外壳
为商用和重型车辆提供持久连接
- 支持车队管理系统、GPS 跟踪和 ADAS 应用程序。
- 为公共汽车、卡车和应急响应车辆提供安全的电力和数据传输。
适用于农业和非公路设备的坚固密封外壳
- 保护拖拉机、联合收割机和智能农业设备中的高速数据连接。
- 有助于在极端天气和高振动环境中保持可靠的信号传输。
适用于建筑和采矿机械的抗振外壳
- 设计为可承受重型机械中的灰尘、水浸和恶劣地形。
- 支持联网，以实现挖掘和采矿设备的实时诊断和自动化。
适用于轨道和运输系统的安全电气外壳
- 为铁路通信和安全系统提供可靠的线对线连接。
- 支持公共交通中的信号、CCTV 和网络骨干网。
工业和工厂自动化解决方案
- 帮助在工业自动化领域提供传感器网络和机器对机器 (M2M) 通信。
- 为机器人、输送带和生产线提供电力和数据传输。
常见问题
常见问答解答
DT 高速连接器外壳
问：DT 高速连接器外壳与标准连接器外壳有何不同？
答：DT 高速连接器外壳专为线对线高速数据应用而设计，可提供 IP 级环境密封、确保安全插接的键控对准功能以及 60V DC/48V AC 额定值。其坚固的设计可应对高振动和极端温度环境，适用于工业和商用车辆。
问：这款连接器外壳能否在高振动环境中使用？
答：可以。这款外壳设计有键控插接对准功能和集成锁定功能，有助于防止非公路车辆、建筑机械和采矿设备意外中断连接。
问：DT 高速连接器外壳是否与现有的 DEUTSCH DT 连接器兼容？
答：完全兼容！这款外壳采用 DEUTSCH DT 连接器式接口，可与现有 DEUTSCH 连接器系统和线束工具无缝集成，有助于减少安装时间和成本。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
混合型连接器 否
-
连接器形状 矩形
-
连接器和壳体类型 公端子护套, 母端
-
连接器系统 线到线
-
可密封 是
-
主要锁定特性 外壳集成
-
连接器和端子端接到 电线和电缆
结构特性
-
位数 2
-
行数 1
电气特征
-
工作电压 (VDC) 60
-
工作电压 (VAC) 48
-
标称电压架构 (V) 48
主体特性
-
主要产品颜色 灰色, 绿色, 黑色
-
连接器和键控代码 A, B, C
接触件特性
-
端子类型 插针
-
接合插针直径 1 mm [ .04 in ]
-
端子额定电流（最大值） (A) 7.5
机械附件
-
接合对准 带有
-
接合对准类型 键控
-
连接器安装类型 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm) 4
-
中心线（间距） (in) .15, .157
使用环境
-
工作温度（最大值） 125 °C [ 257 °F ]
-
工组温度范围 -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 高速数据
其他
-
能够保证连接器位置 否
参考编号
-
TE 内部编号 CAT-AI5-DHCH
