该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

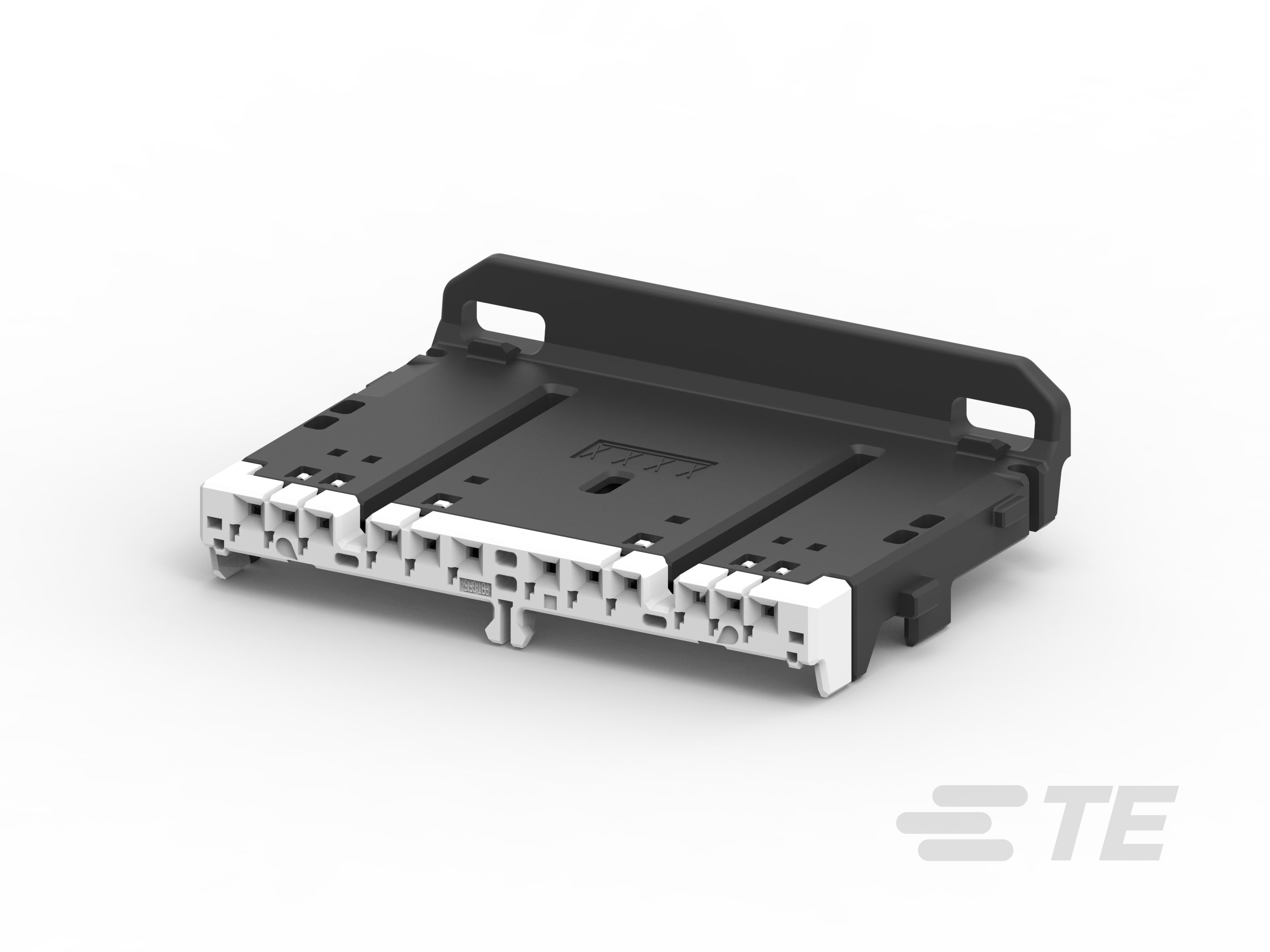

  • 连接器种类  母端子外壳

  • Connector System  线到板, 线到线, 线到设备

  • Sealable 

  • 混合型连接器  否, 是

  • 主要锁定特性  外壳集成, 锁定枪

  • 连接器和端子端接到  电线和电缆

  • 应变消除 

  • 行间距  2.54 mm [ .1 in ]

结构特性

  • Number of Positions  1, 2, 4, 6, 8, 12, 16, 40

  • 行数  1, 2

电气特征

  • 标称电压架构 (V) 12

  • 工作电压 (VDC) 12

主体特性

  • 颜色  灰色, 自然, 黑色

  • 连接器代码  A, B, C, D

  • 电缆出口角度  180°

  • 主体材料  PBT GF, PBT

接触件特性

  • 对接公端宽度 (mm) .5, 1.5

  • 对接公端宽度 (in) .02, .059

机械附件

  • 安装特性  不带, 带有

  • 端子位置保证  否, 是

  • 极化 

壳体特性

  • Centerline (Pitch) (mm) 1.5, 1.6, 2, 3.2

  • Centerline (Pitch) (in) .059, .063, .078, .079, .126

尺寸

  • 宽度 (mm) 21.43, 29.9, 42.6

  • 宽度 (in) .843, 1.177, 1.677

  • 高度 (mm) 12.5, 7.5, 8.45, 9.7

  • 高度 (in) .332, 0.295, 0.382, 0.492

  • 长度 (mm) 15.8, 16.3, 20.75, 21

  • 长度 (in) .622, .642, .816, .827

使用环境

  • 工组温度范围  -30 – 85 °C [ -22 – 185 °F ]

操作/应用

  • Circuit Application  Signal

行业标准

  • UL 易燃性等级  UL 94-HB

包装特性

  • 封装方法  盒和托盘, 袋/盒

其他

  • 能够保证连接器位置 

  • 可维修 
