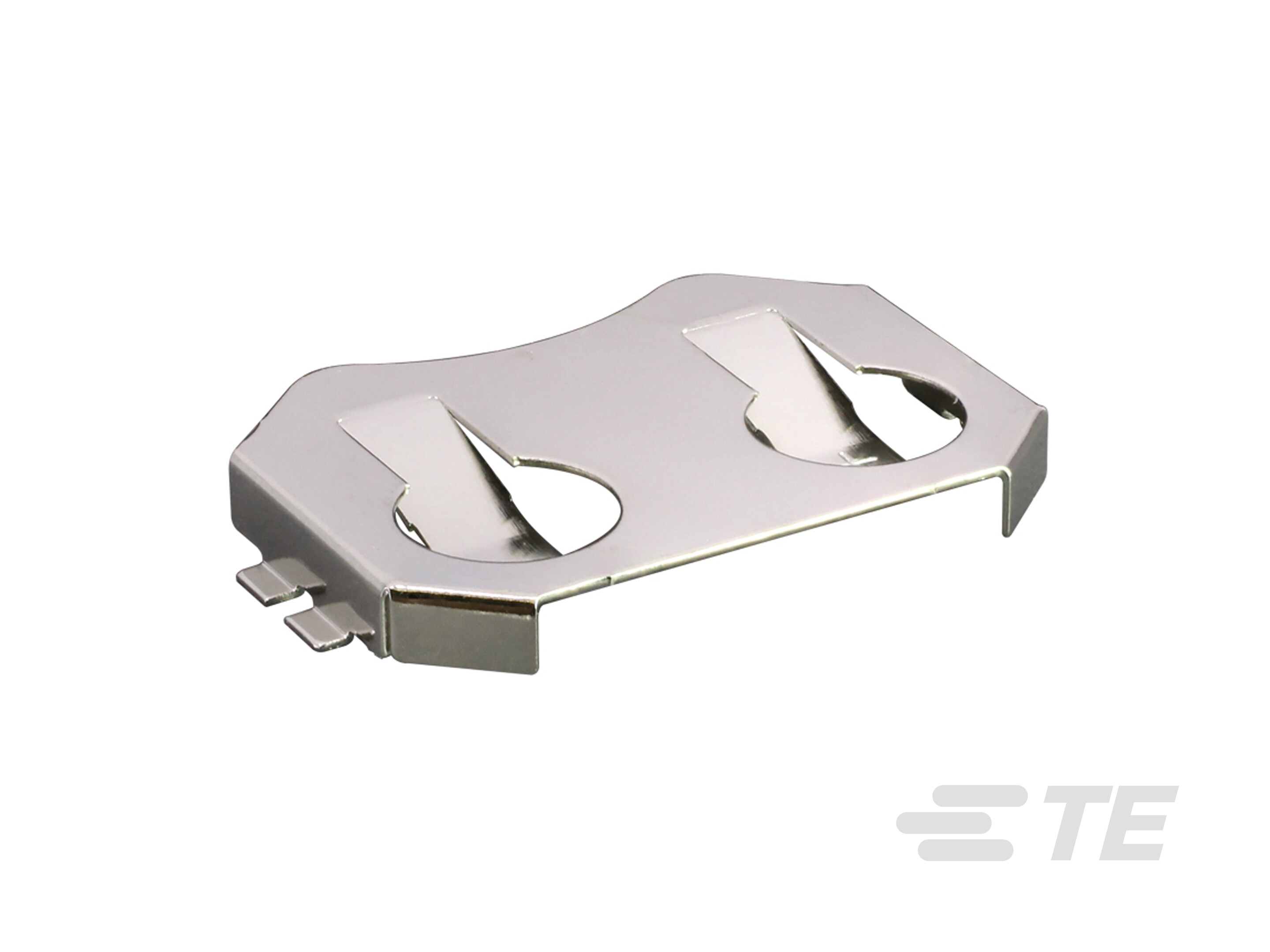

BAT-HLD-002-SMT-TR
CR2016 Battery Holder, 1 Position, Horizontal, Nickel (Ni), Power, -20 – 60 °C [-4 – 140 °F]
BAT-HLD-002-SMT-TR
CR2016 Battery Holder, 1 Position, Horizontal, Nickel (Ni), Power, -20 – 60 °C [-4 – 140 °F]
- TE 内部编号 BAT-HLD-002-SMT-TR
- TE 内部产品描述 Battery Holder 2016 SMT T&R Pack
-
电池兼容性 : CR2016
-
位数 : 1
-
PCB 安装方向 : 水平
-
端子接触部电镀材料 : 镍 (Ni)
-
PCB 安装对准 : 带有
文档
产品图纸
- BATTERY HOLDER CR2016, SURFACE MOUNT ENG_CD_C-BAT-HLD-002-SMT-xx_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_BAT-HLD-002-SMT-TR_B.pdf 3D
- 下载查看 ENG_CVM_CVM_BAT-HLD-002-SMT-TR_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_BAT-HLD-002-SMT-TR_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_BAT-HLD-002-SMT-TR_B.3d_igs.zip 英文版本
数据表/目录页
- BATTERY HOLDER OUTLINE CR2016, SURFACE MOUNT ENG_DS_BAT-HLD-002-SMT-TR_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板到部件
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 1
-
PCB 安装方向 : 水平
主体特性
-
电池座材料 : 磷青铜
-
电池座类型 : 钮扣电池
-
电池高度 (g): 1.7
-
主要产品颜色 : 银
-
电池兼容性 : CR2016
接触件特性
-
端子接触部电镀材料 : 镍 (Ni)
机械附件
-
PCB 安装对准类型 : 固定焊尾
-
连接器安装类型 : 板安装
-
PCB 安装对准 : 带有
使用环境
-
工组温度范围 : -20 – 60 °C [ -4 – 140 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 1000
-
封装方法 : 卷带包装
