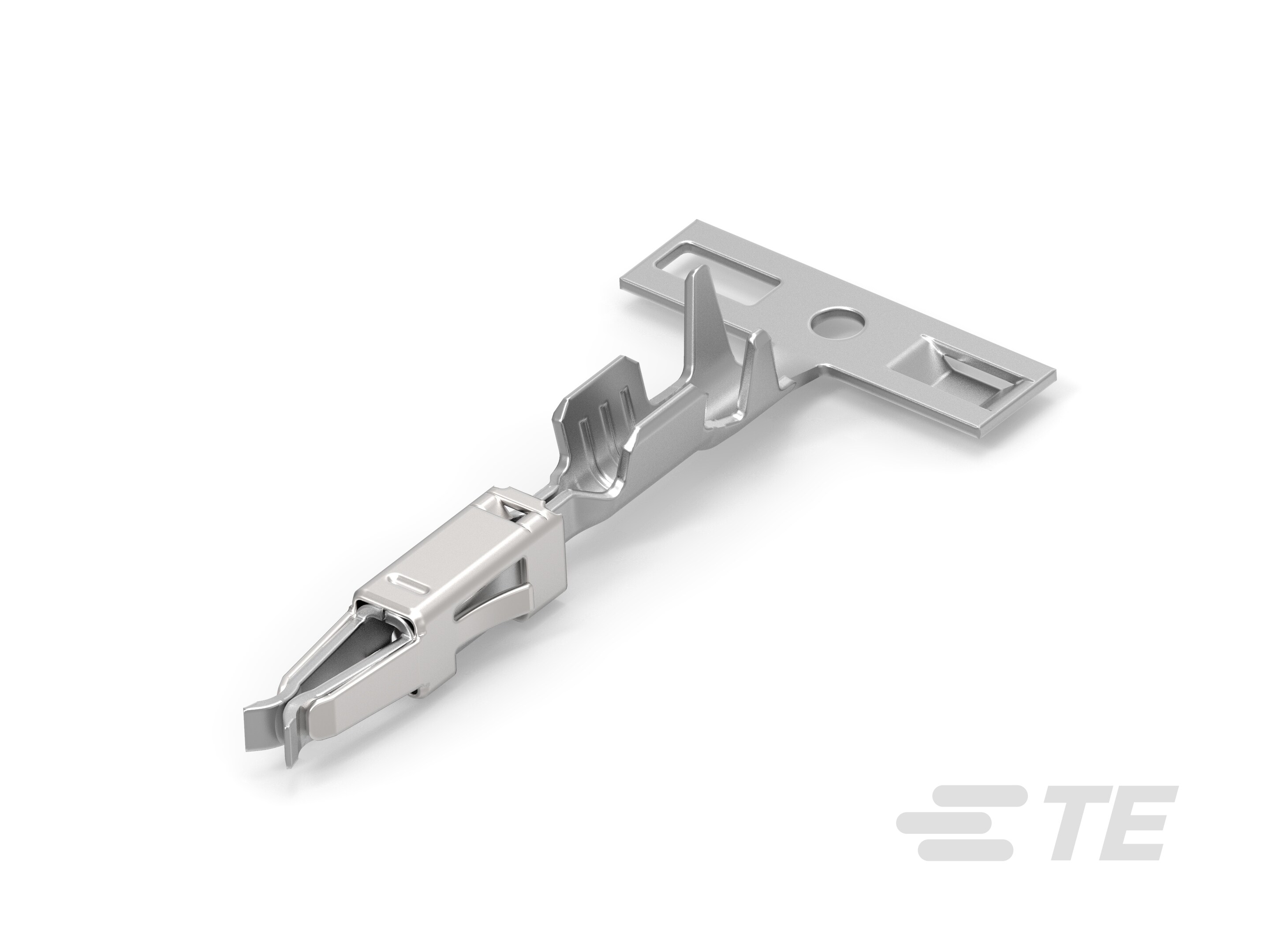

964263-2
Receptacle, Mating Tab Width 1.6 mm [.063 in], Tab Thickness .6 mm [.024 in], 20 – 17 AWG Wire Size, Micro Timer II, Automotive Terminals
964263-2
Receptacle, Mating Tab Width 1.6 mm [.063 in], Tab Thickness .6 mm [.024 in], 20 – 17 AWG Wire Size, Micro Timer II, Automotive Terminals
-
- AMP
- Micro Timer II
- TE 内部编号 964263-2
- TE 内部产品描述 MT2 A REC 1.6 Contact SRC Sn
- 所有 定时器，母端和公端 (278)
-
封装方法 : Reel
-
工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
对接公端厚度 : .6 mm [ .024 in ]
-
公端长度 : 19 mm [ .748 in ]
-
压接类型 : F 型压接
文档
产品图纸
- PRODUCT GROUP DRAWING FOR MICRO TIMER 2 CONTACT TYPE A ENG_CD_1355045_B14.pdf 英文版本
- MICRO TIMER 2 CONTACT TYP A MICRO TIMER 2 KONTAKT TYP A ENG_CD_964263_C1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_964263-2_B5.pdf 英文版本
- 下载查看 ENG_CVM_964263-2_B5.3d_igs.zip 英文版本
- ENG_CVM_964263-2_B5.3d_stp.zip 英文版本
- ENG_CVM_964263-2_B5.2d_dxf.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-10_E.pdf 英文版本
- ENG_SS_114-18081_M.pdf 英文版本
- ENG_SS_114-18022-20_L.pdf 英文版本
- 产品规格 S_108-18055-1_A.tif 英文版本
- S_108-18055-1_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
主要锁定特性 : 锁定枪
接触件特性
-
对接公端厚度 : .6 mm [ .024 in ]
-
压接类型 : F 型压接
-
端子大小 : 1.6mm
-
端子制造 : 冲压成形
-
端子类型 : 母端
-
典型额定电流 (A): 10
-
对接公端宽度 : 1.6 mm [ .063 in ]
-
接触面电镀 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
端接特性
-
产品端接到 : 导线
-
线缆端接方法 : 压接
尺寸
-
公端长度 : 19 mm [ .748 in ]
-
兼容的绝缘直径范围 : 1.4 – 2.1 mm [ .055 – .083 in ]
-
线径 (AWG): 20 – 17
-
线径查找 (AWG): 17, 20, 18, 19
-
线径 (mm²): .5 – 1
-
线径查找 (mm²): .5, .6, .75, 1
使用环境
-
工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 120 °C [ 248 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
-
符合 KOMAX 自动元件插入准则 : 年，根据版本 5.0（2018 年 3 月）
行业标准
-
与机构/标准产品兼容 : IEC 664/664A (DIN VDE 0110)
包装特性
-
封装方法 : Reel
-
封装数量 : 6000
其他
-
端子传导 : 0 – 24 A（低功率）
