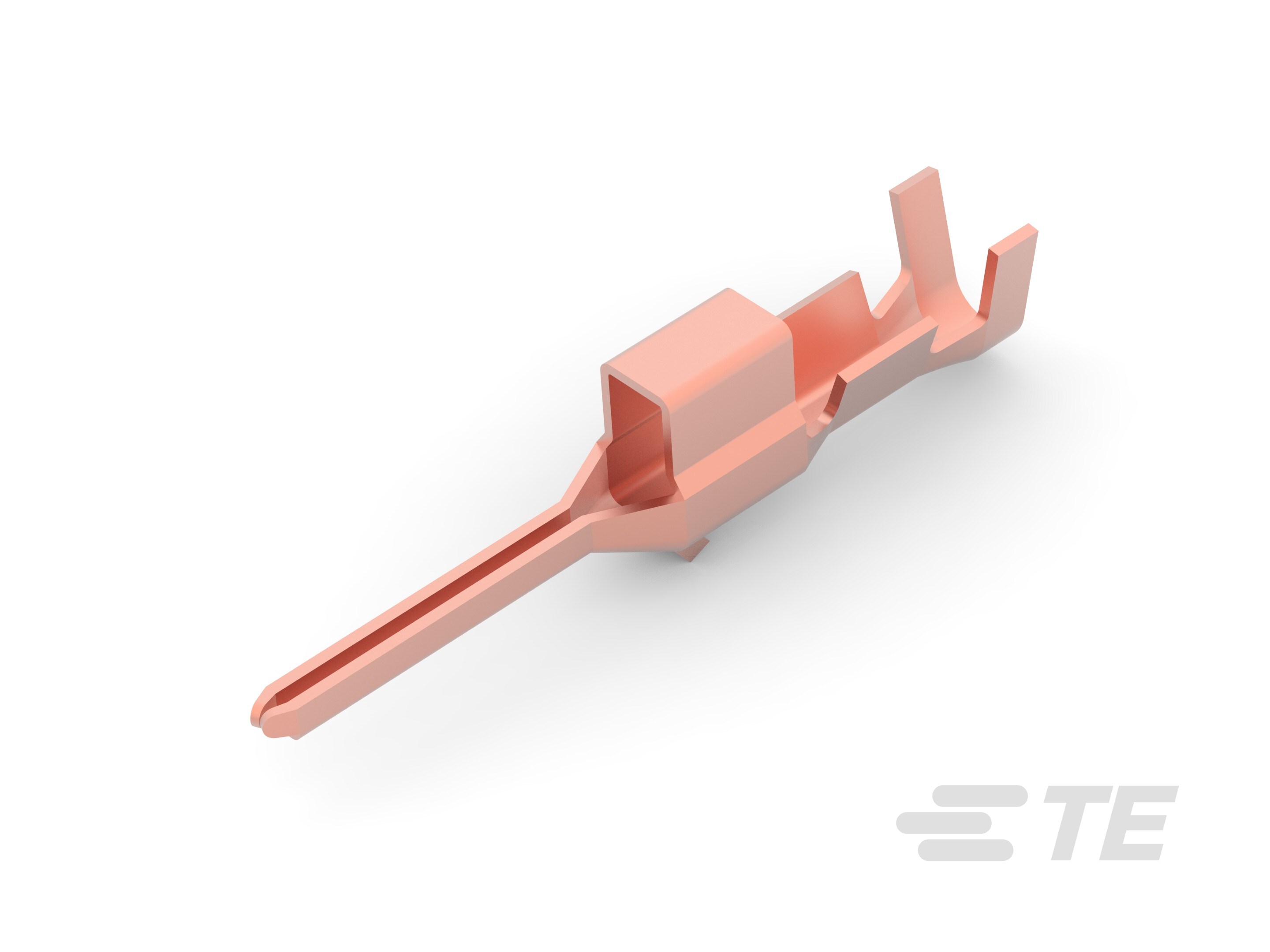

917765-1
Tin (Sn), Tab Contact, 26 – 22 AWG, 250 VAC, 250 VDC, .12 – .35 mm² Wire, Locking Lance Contact Retention, Discrete Wire, AMP Signal Double Lock
917765-1
Tin (Sn), Tab Contact, 26 – 22 AWG, 250 VAC, 250 VDC, .12 – .35 mm² Wire, Locking Lance Contact Retention, Discrete Wire, AMP Signal Double Lock
-
- AMP 双重锁定信号
- TE 内部编号 917765-1
- TE 内部产品描述 2.5 SIGNAL D/LOCK TAB CONT. M
- 所有 信号双锁公端 (2)
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
文档
产品图纸
- 2.5 SIGNAL DBL -LOCK TAB CONTACT (M) ENG_CD_917765_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_917765-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_917765-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_917765-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_917765-1_C.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
- 1773458-3_2.5MM_SIGNAL_DOUBLE_LOCK_CONNECTORS ENG_DS_1773458-3_SIGNAL_DBL_LOCK_1117.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5203_E1.pdf 英文版本
- 产品规格 ENG_SS_108-78350_G_108_78350.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV-SUD_CERT_B0471750037_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
接合方柱尺寸 : .64 mm [ .025 in ]
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : .93 – 1.5 mm [ .037 – .059 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .35
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 8000
-
封装方法 : Reel
