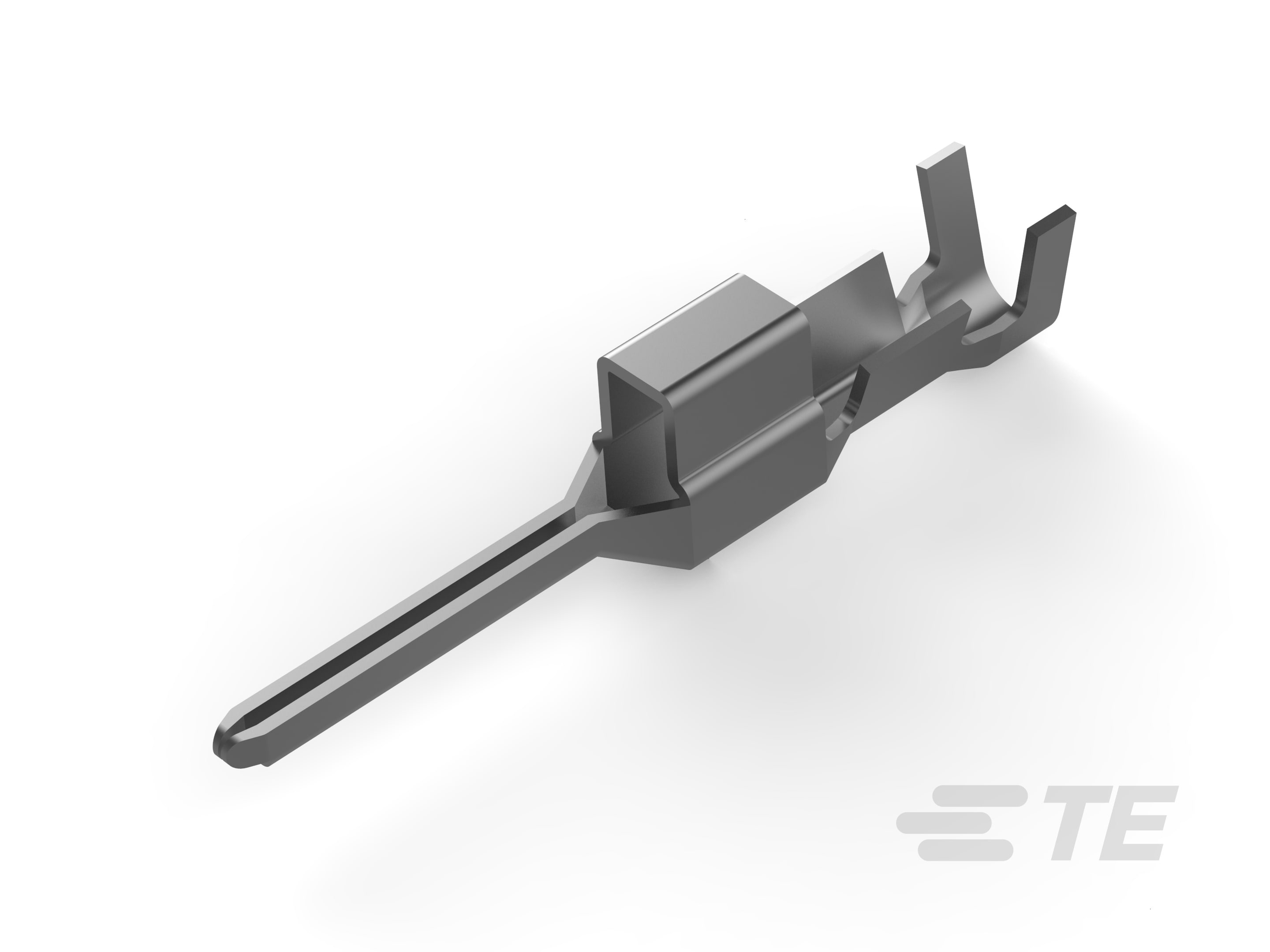

信号双锁公端

信号双锁公端-CAT-SI261-T111
双重锁定信号插片端子与插头和盖帽进行插接，帮助确保端子到位且不移动。
更多 更少

产品特性

  • 端子类型: 公端

  • 端子接触部电镀材料: 锡

  • 导线端子端接区域电镀材料: 预镀锡

  • 工作电压(VAC): 250

  • 工作电压(VDC): 250

概述

2.5 mm 双重锁定信号 (2.5 SDL) 连接器结构紧凑 该款单排连接器有线对线和线对板结构可供选择。双重锁定信号连接器系统包括用于保护导线端接的插头和帽护套、可选双锁板、压接端子以及标准和高外形版本的印刷电路板引脚接头。

产品特性

  • 这款连接器用途广泛且易于使用，可通过几种可靠的方式锁定。插头能够与帽或接头一起锁住。TPA（端子位置卡扣）器件有助于确保端子完全到位，以保证其可靠性。
  • 双重锁定信号插片采用多种独特的材料制成，包括灼热丝。
  • 插头与帽（或头）插接时，可听到一声“咔哒”声，再次让用户对连接器的可靠性放心。
  • 每个连接器都提供板山头（与树脂或保形涂层兼容）、多种颜色和插头护套上的极化筋，这会促进装配线上的高效连接。
  • 信号双锁可选用符合 V-0 的材料或符合 GWT 和 V-0 的材料。

了解更多

常见问题

常见问答解答

问：您的应用对电流和电压有什么要求？

答：双重锁定信号连接器系统的最大额定电流为每条线 3 安培，电压额定值为 250 伏特交流/直流电。



问：对导线类型和尺寸有什么要求？

答：双重锁定信号连接器系统获准采用导线绝缘范围为 0.93-1.8 mm 的美国线规 26-20 导线。

阅读更多信息：双重锁定信号连接器常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

  • 与线缆类型兼容  分离式导线

电气特征

  • 工作电压 (VAC) 250

  • 工作电压 (VDC) 250

接触件特性

  • 接合方柱尺寸  .64 mm [ .025 in ]

  • 端子类型  公端

  • 端子接触部电镀材料  锡

  • 导线端子端接区域电镀材料  预镀锡

  • 壳体内的端子定位力  带有

  • 端子基材  磷青铜

  • 端子额定电流（最大值） (A) 3

端接特性

  • 线缆端接方法  压接

  • 产品端接到  线缆

机械附件

  • 壳体内的端子定位器类型  锁定枪

尺寸

  • 兼容的绝缘直径范围 (mm) .93 – 1.5, 1.4 – 1.8

  • 兼容的绝缘直径范围 (in) .037 – .059, .055 – .071

  • 线径 (AWG) 22 – 20, 26 – 22

  • 线径 (mm²) .12 – .35, .3 – .53

使用环境

  • 工作温度范围  -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用  Signal

包装特性

  • 封装方法  Reel

  • 封装数量  8000

参考编号

  • TE 内部编号 CAT-SI261-T111
