900319-1

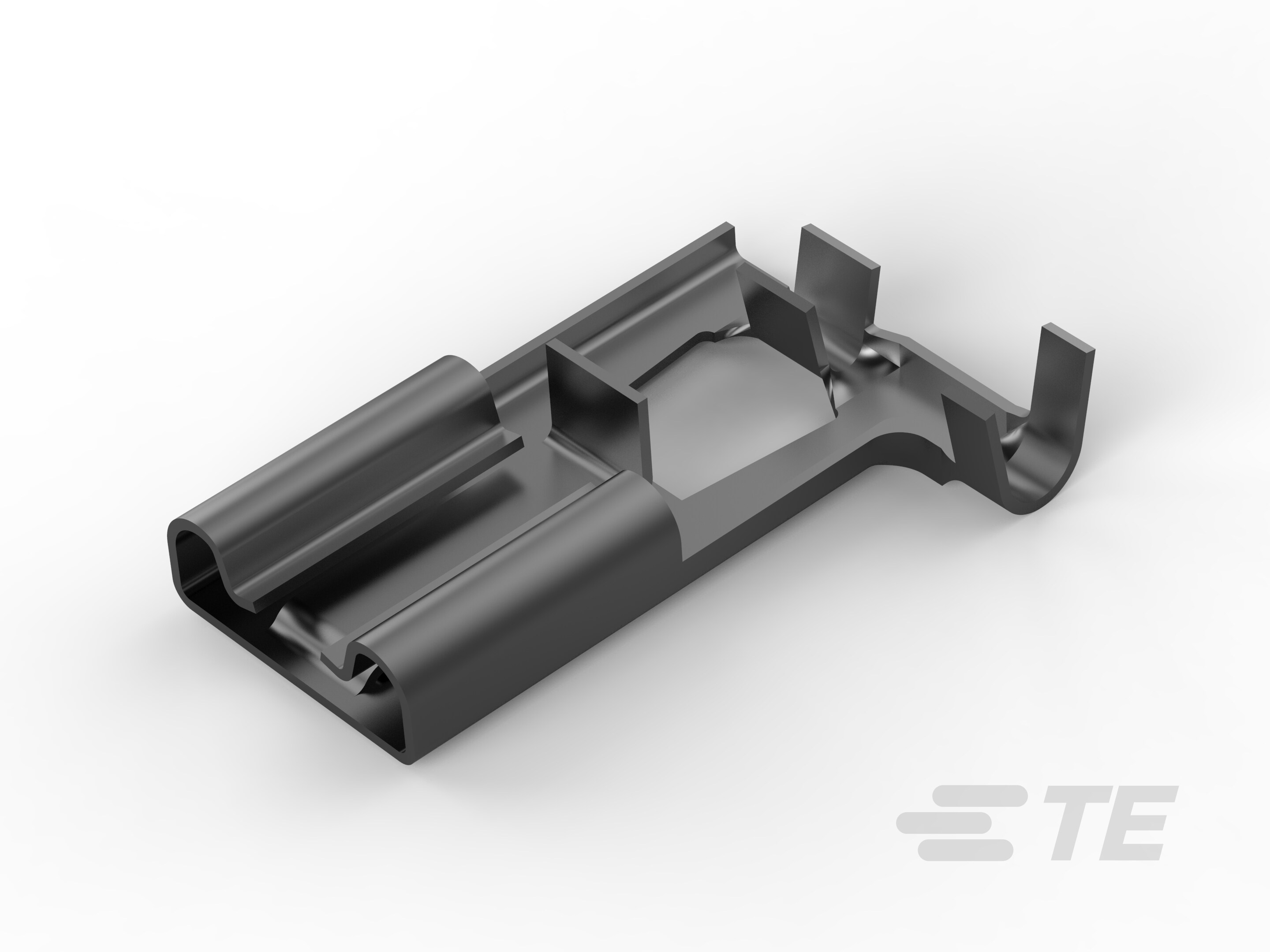

Quick Disconnect Receptacle, Uninsulated, 20 – 18 AWG, .51 – .82 mm² Wire, 7.92 mm [.312 in] Tab Width, F-Crimp, Flag, Brass, Positive Lock 312
900319-1
Quick Disconnect Receptacle, Uninsulated, 20 – 18 AWG, .51 – .82 mm² Wire, 7.92 mm [.312 in] Tab Width, F-Crimp, Flag, Brass, Positive Lock 312
-
- Positive Lock
- Positive Lock 312
- TE 内部编号 900319-1
- TE 内部产品描述 PL 312 FLAG REC 20-18AWG 0.32X24.9 PTPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 18
-
线径 (mm²): .51 – .82
-
对接公端宽度 : 7.92 mm [ .312 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- .312 SERIES POSTITIVE LOCK RECEPTACLE, FLAG L-TYPE ENG_CD_900319_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_900319-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_900319-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_900319-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_900319-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5220_O.pdf 英文版本
- S_114-5220_O.tif 英文版本
- 产品规格 ENG_SS_108-5131_B2.pdf 英文版本
- JPN_SS_108-5131_B2.tif 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-5829-1_O_411-5829-1_O_J.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 7.92 mm [ .312 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 预镀锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
抽出力 (kgf): .7 – 10.2
-
抽出力 (Newton): 7 – 100
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 1.52 – 2.31 mm [ .06 – .091 in ]
-
产品长度 : 18.3 mm [ .72 in ]
-
线径 (AWG): 20 – 18
-
线径 (mm²): .51 – .82
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 2000
-
封装方法 : 带/卷
