9-1415536-1

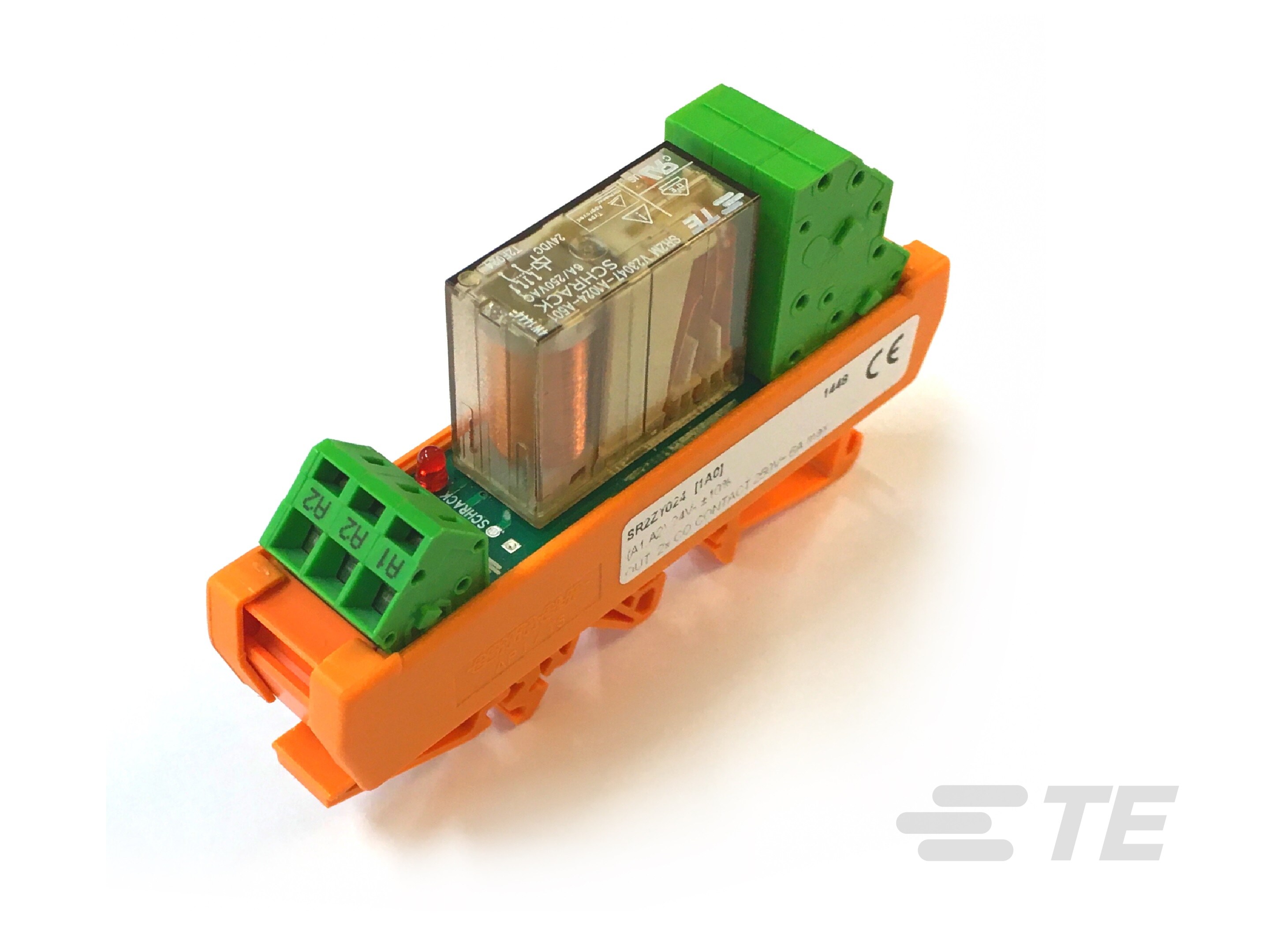

Force-Guided Relay, DC, Monostable, 2 Form C DPDT-CO, 6 A Contact Rating, 24 VDC Coil Voltage, 250 VAC Contact Voltage, .7 W Coil Power, SCHRACK SR6

全部查看 导轨安装的强制导向继电器 (8)
SR2ZY024-9-1415536-1

9-1415536-1

Force-Guided Relay, DC, Monostable, 2 Form C DPDT-CO, 6 A Contact Rating, 24 VDC Coil Voltage, 250 VAC Contact Voltage, .7 W Coil Power, SCHRACK SR6

全部查看  导轨安装的强制导向继电器 (8)
    • SCHRACK
    • SCHRACK SR6
  • TE 内部编号 9-1415536-1
  • TE 内部产品描述 SR2ZY024
  • 别名 ID SR2ZY024

  • 继电器和接触器类型 : 强制导向继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 2 Form C DPDT-CO

  • 电流类型 : DC

  • 触点额定电流 (A): 6

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 强制导向继电器

结构特性

  • 端子极数 : 2

  • 端子排列方式 : 2 Form C DPDT-CO

电气特征

  • 线圈电阻 (Ω): 823

  • 端子开关负载（最小值） : 10mA @ 5V

  • 端子开关电压（最大值） (VAC): 250

  • 相邻端子间绝缘初始电介质 (Vrms): 2000

  • 打开端子间绝缘初始电介质 (Vrms): 1500

  • 端子极限断开电流 (A): 6

  • 端子极限连续电流 (A): 6

  • 端子极限关合电流 (A): 6

  • 端子极限短时电流 (A): 6

  • 触点额定电流 (A): 6

  • 线圈电压额定值 (VDC): 24

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值（直流） (W): .7

  • 端子和线圈间绝缘初始电介质 (Vrms): 4000

主体特性

  • 产品重量 : 50 g [ 1.765 oz ]

  • 外壳类型 : 防尘

接触件特性

  • 端子材料 : AgNi

端接特性

  • 干线端接和连接类型 : 连接器

  • 线圈端接和连接类型 : 连接器

机械附件

  • 产品安装类型 : DIN 轨道

尺寸

  • 产品高度 : 64 mm [ 2.52 in ]

  • 产品长度 : 87 mm [ 3.425 in ]

  • 产品宽度 : 20 mm [ .787 in ]

  • 端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

  • 端子和线圈间绝缘间隙 : 8 mm [ .315 in ]

使用环境

  • 环境保护类别 : RTI

  • 工组温度范围 : -25 – 50 °C [ -13 – 122 °F ]

  • 环境温度（最大值） : 50 °C [ 122 °F ]

操作/应用

  • 指示器类型 : LED

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

产品供货情况

  • 产品供货情况 : 全球

包装特性

  • 封装方法 : 盒和纸箱

其他

  • 端子电流类 (A): >5 – ≤10

  • 线圈功率额定值类 (W): >.6 – ≤1

  • 高度类（机械） : >45 – ≤70 mm [ >1.772 – ≤2.756 in ]

  • 长度类（机械） : >70 mm [ >2.756 in ]

  • 宽度类（机械） : >16 – ≤22 mm [ >.63 – ≤.866 in ]
