86566-4

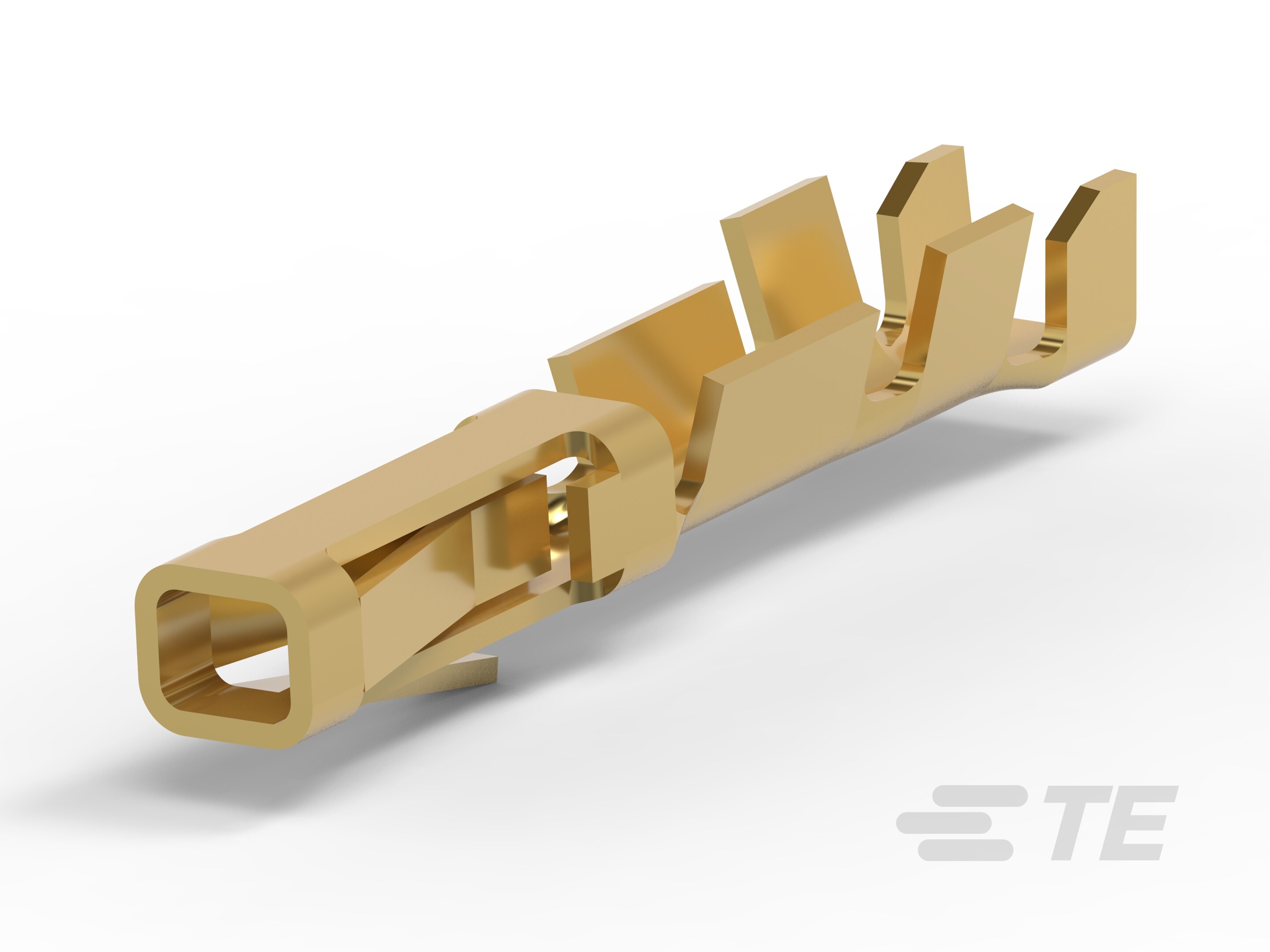

Socket Contact, Gold / Gold Flash over Palladium Nickel, Discrete Wire, 26 – 22 AWG Wire Size, .12 – .4 mm² Wire Size, Crimp, Phosphor Bronze, Signal
86566-4
Socket Contact, Gold / Gold Flash over Palladium Nickel, Discrete Wire, 26 – 22 AWG Wire Size, .12 – .4 mm² Wire Size, Crimp, Phosphor Bronze, Signal
- TE 内部编号 86566-4
- TE 内部产品描述 FFC RECP CRIMP S-I
- 所有 2.54mm FFC 连接器母端子 (34)
-
封装方法 : Reel
-
工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]
-
电路应用 : Signal
-
端子接合区域电镀材料厚度 : 30
-
兼容的绝缘直径范围 : 1.02 – 1.42 mm [ .04 – .056 in ]
文档
产品图纸
- CONTACT, RCPT., ROUND WIRE, .100 CENTERLINE, FFC 英文版本
- CONTACT, RCPT., ROUND WIRE, .100 CENTERLINE, FFC ENG_CD_86566_Y1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_86566-4_AN.pdf 3D
- 下载查看 ENG_CVM_CVM_86566-4_AN.2d_dxf.zip 英文版本
- ENG_CVM_CVM_86566-4_AN.3d_igs.zip 英文版本
- ENG_CVM_CVM_86566-4_AN.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-16003_F.pdf 英文版本
- ENG_SS_114-16015_P.pdf 英文版本
- 产品规格 ENG_SS_108-9024_L.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7646_O.pdf 英文版本
- S_408-7646_O.tif 英文版本
- ENG_SS_408-7916_O.pdf 英文版本
- S_408-7916_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
端子基材 : 磷青铜
-
PCB 端子端接区域电镀材料 : 镀金
-
端子额定电流（最大值） (A): 2
-
端子类型 : 插座
-
端子接触部电镀材料 : 金, 钯镍打底镀金
-
端子底板材料 : 镍
端接特性
-
产品端接到 : 线缆
-
线缆端接方法 : 压接
尺寸
-
兼容的绝缘直径范围 : 1.02 – 1.42 mm [ .04 – .056 in ]
-
线径 (AWG): 26 – 22
-
接受导体宽度 (mm): 1.27, 1.82
-
线径 (mm²): .12 – .4
使用环境
-
工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Reel
