794610-1

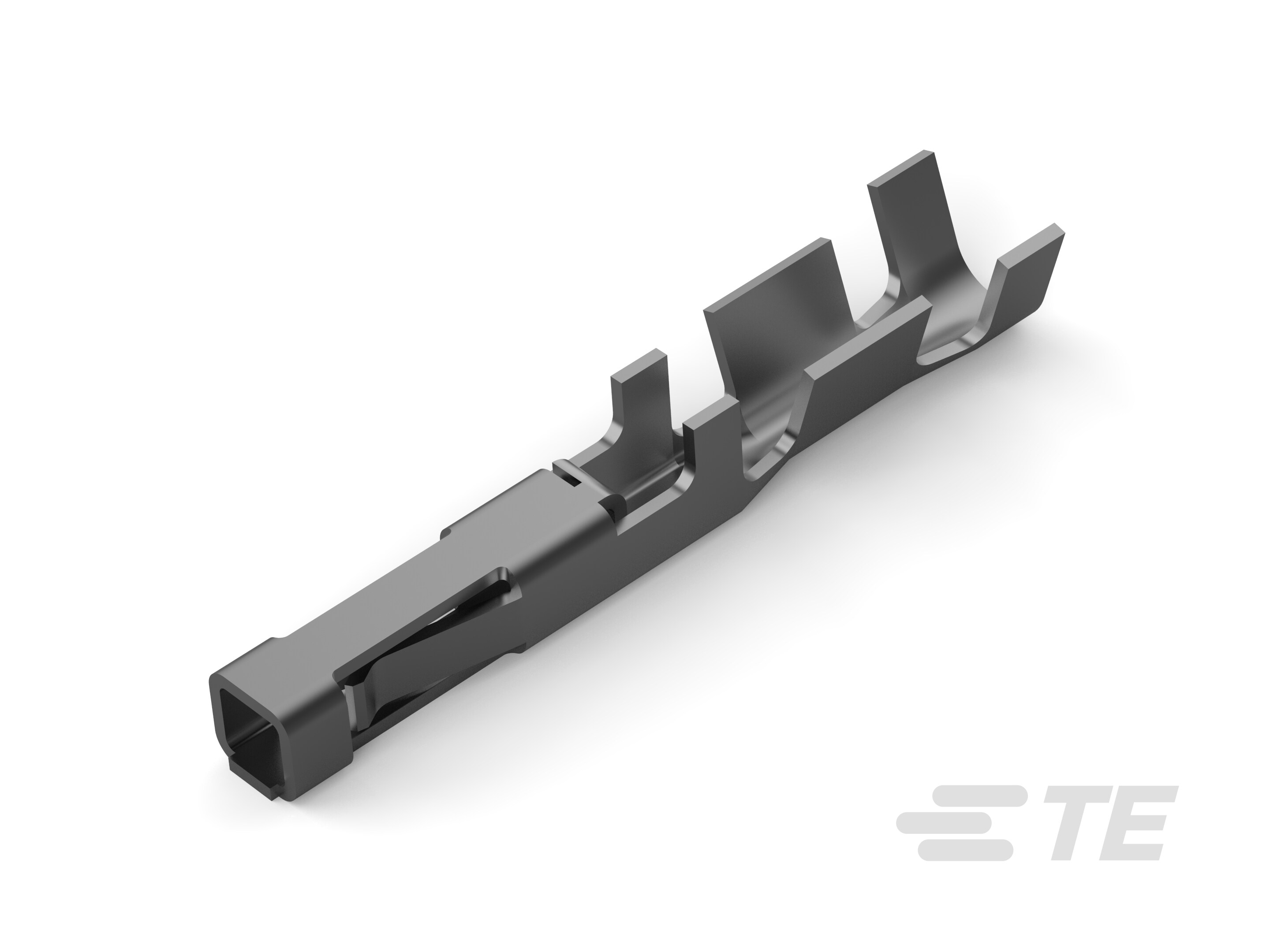

Receptacle Contact, 24 – 20 AWG, 250 VAC, 250 VDC, .204 – .517 mm² Wire, Snap-In Contact Retention, 404 – 1022 CMA, Tin (Sn), Crimp, Micro MATE-N-LOK

MICRO MNL RPT CNT,LS PC,TIN-794610-1

794610-1

Receptacle Contact, 24 – 20 AWG, 250 VAC, 250 VDC, .204 – .517 mm² Wire, Snap-In Contact Retention, 404 – 1022 CMA, Tin (Sn), Crimp, Micro MATE-N-LOK

    • MATE-N-LOK
    • 微型 MATE-N-LOK
  • TE 内部编号 794610-1
  • TE 内部产品描述 MICRO MNL RPT CNT,LS PC,TIN

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

查看所有特性
更多 更少

文档

产品图纸

  • CONTACT, RECEPTACLE, CRIMP, SNAP-IN, LOOSE PIECE, MICRO MATE-N-LOK(TM) ENG_CD_794610_E.pdf 英文版本

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 绞线

  • 可密封 : 否

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

接触件特性

  • 压线筒类型 : Open

  • 端子类型 : 母端

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 锡

  • 壳体内的端子定位力 : 带有

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 5

  • 接合方柱尺寸 : .64 mm [ .025 in ]

  • 端子接合区域电镀材料厚度 : 1.5 – 4 µm [ 59.05 – 157.48 µin ]

  • 端子接触部电镀材料表面涂层 : 亮光

  • 导线端子端接区域电镀厚度 : 1.5 – 4 µm [ 59.05 – 157.48 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 壳体内的端子定位器类型 : 卡口

  • 带导线绝缘 : 带有

尺寸

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .204 – .517

  • 线径 (CMA): 404 – 1022

  • 兼容的绝缘直径范围 : .89 – 1.52 mm [ .035 – .06 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与机构/标准产品兼容 : VDE

包装特性

  • 封装数量 : 500

  • 封装方法 : Bag
