788157-2

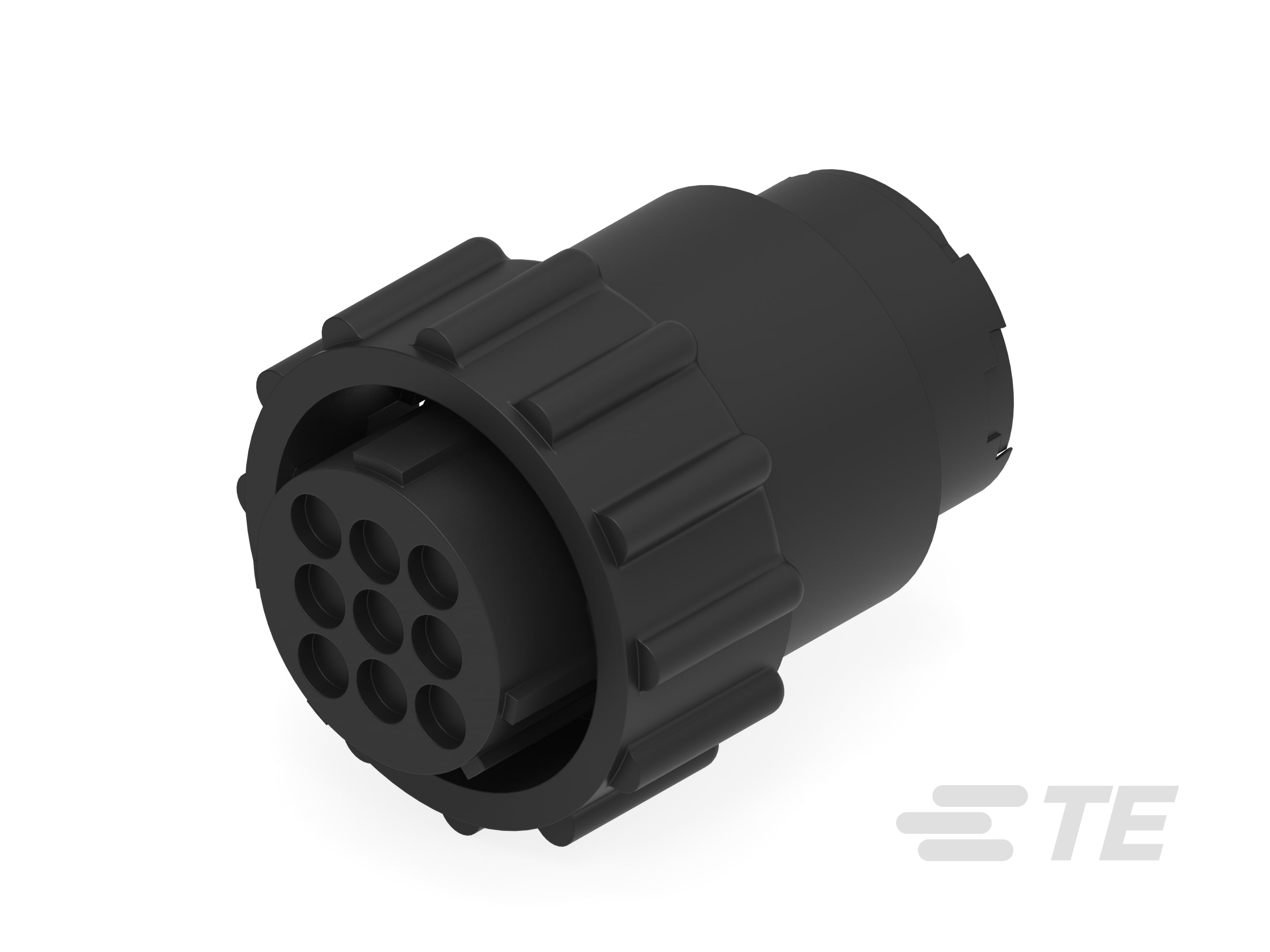

9 Position Circular Power Connector, Housing, 600 VDC, Wire-to-Wire, Sealable, Wire & Cable, Plug, Socket, Signal, AMP Circular Plastic Connectors
788157-2
9 Position Circular Power Connector, Housing, 600 VDC, Wire-to-Wire, Sealable, Wire & Cable, Plug, Socket, Signal, AMP Circular Plastic Connectors
-
- AMP
- AMP CPC ,
- Circular Plastic Connectors Series 1
- TE 内部编号 788157-2
- TE 内部产品描述 SLD CPC PLUG ASSY,13-9,STD SEX
-
位数 : 9
-
连接器产品类型 : 外壳
-
工作电压 (VDC): 600
-
连接器系统 : 线到线
-
可密封 : 是
文档
产品图纸
- PLUG ASSEMBLY, 13-9, STANDARD SEX, SERIES I, SEALED, CIRCULAR PLASTIC CONNECTOR ENG_CD_788157_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_788157-2_B.pdf 英文版本
- 3D_CVM_CVM_788157-2_D.pdf 3D
- 下载查看 ENG_CVM_788157-2_B.3d_stp.zip 英文版本
- ENG_CVM_788157-2_B.2d_dxf.zip 英文版本
- ENG_CVM_788157-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_788157-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_788157-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_788157-2_D.3d_stp.zip 英文版本
数据表/目录页
- AMP Circular Connectors for Commercial Signal & Power Applications ENG_CS_82021_CPC_sections1-5_0807.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10038_A.pdf 英文版本
- 产品规格 S_108-10024_G.tif 英文版本
- ENG_SS_108-10024_G.pdf 英文版本
- 合格检测报告 ENG_SS_501-483_O.pdf 英文版本
- S_501-483_O.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器密封件和插头类型 : 导线入口密封
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 插头
-
圆形连接器外壳类型 : 全塑
结构特性
-
反向编号 : 带有
-
位数 : 9
-
电源位置数量 : 0
-
信号位置数量 : 9
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
接触件特性
-
反向极性 : 否
-
端子类型 : 插座
-
端子保护 : 带有
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
极性代码 : A
-
螺纹尺寸 : 3/4 - 20 UNEF-2A
-
接合固定类型 : 螺纹连接
-
连接器安装类型 : 电缆安装（自由悬挂）
-
接合固定 : 带有
-
面板安装特性 : 不带
壳体特性
-
主体方向 : 直式
-
壳体颜色 : 黑色
-
外壳材料 : 尼龙
-
圆形连接器壳体尺寸 : 13
尺寸
-
兼容的绝缘直径范围 : 1.65 – 3.05 mm [ .065 – .12 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
流体阻力 : 浸入
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 100
-
封装方法 : Bag
