770902-4

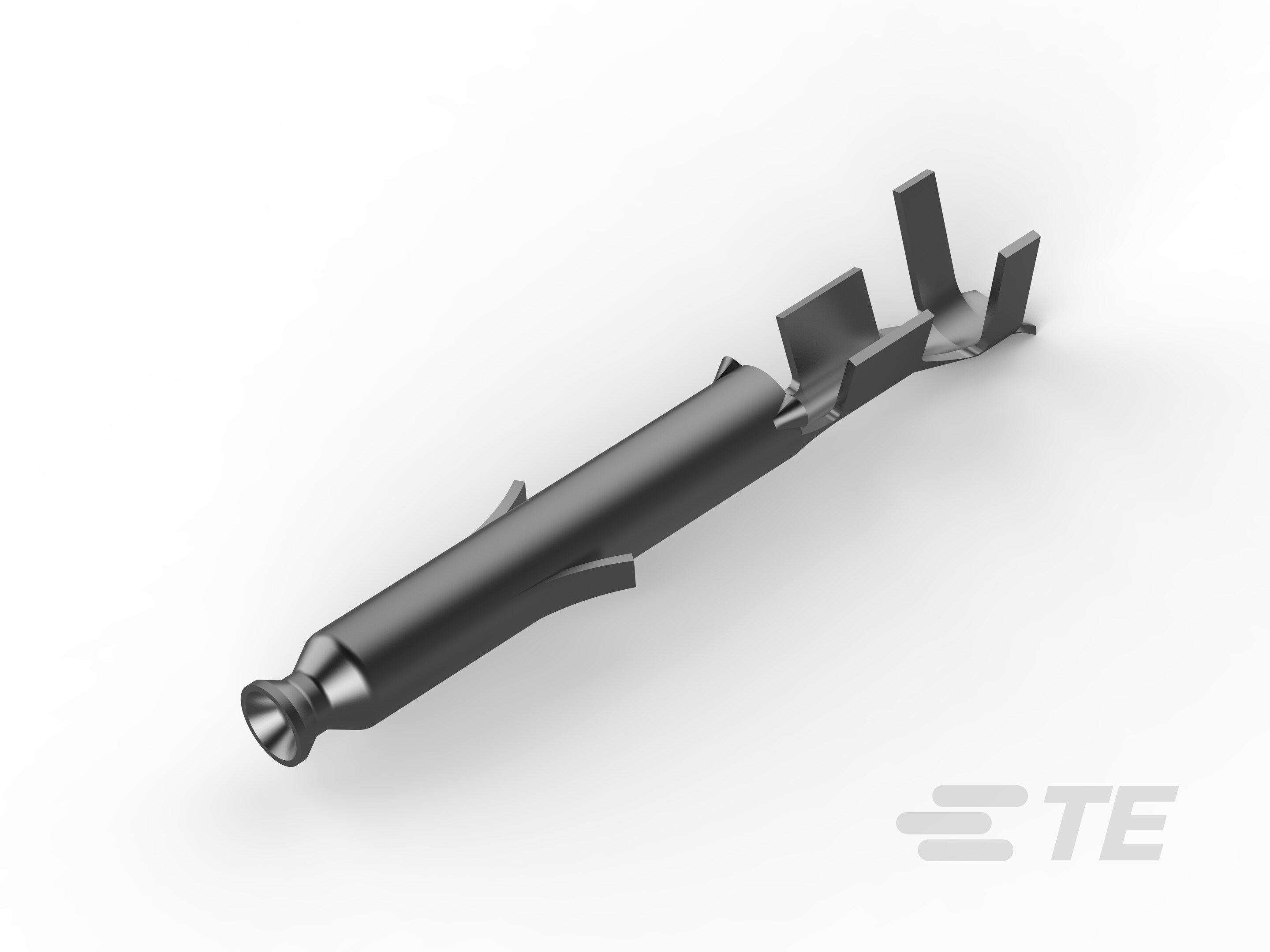

Socket Contact, Tin (Sn), 600 VAC, 600 VDC, 26 – 22 AWG, .12 – .4 mm² Wire, Crimp, Phosphor Bronze, Power, Mini-Universal MATE-N-LOK

MINI UMNL SOCK 26-22 AWG SN-770902-4

770902-4

Socket Contact, Tin (Sn), 600 VAC, 600 VDC, 26 – 22 AWG, .12 – .4 mm² Wire, Crimp, Phosphor Bronze, Power, Mini-Universal MATE-N-LOK

    • MATE-N-LOK
    • 小型通用 MATE-N-LOK
      • ,
    • Mini Circular Plastic Connectors
  • TE 内部编号 770902-4
  • TE 内部产品描述 MINI UMNL SOCK 26-22 AWG SN

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 预镀锡

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 分离式电线类型 : 绞线

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 导线端子端接区域电镀厚度 : .4 µm [ 15.74 µin ]

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 接合插针直径 : 1 mm [ .039 in ]

  • 端子方向 : 直式

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 锡 (Sn)

  • 导线端子端接区域电镀材料 : 预镀锡

  • 壳体内的端子定位力 : 带有

  • 端子基材 : 磷青铜

  • 端子额定电流（最大值） (A): 11.2

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 兼容的绝缘直径范围 : 1.19 – 1.75 mm [ .047 – .069 in ]

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .12 – .4

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 与机构/标准产品兼容 : CSA, UL

包装特性

  • 封装方法 : Reel

  • 封装数量 : 7000
