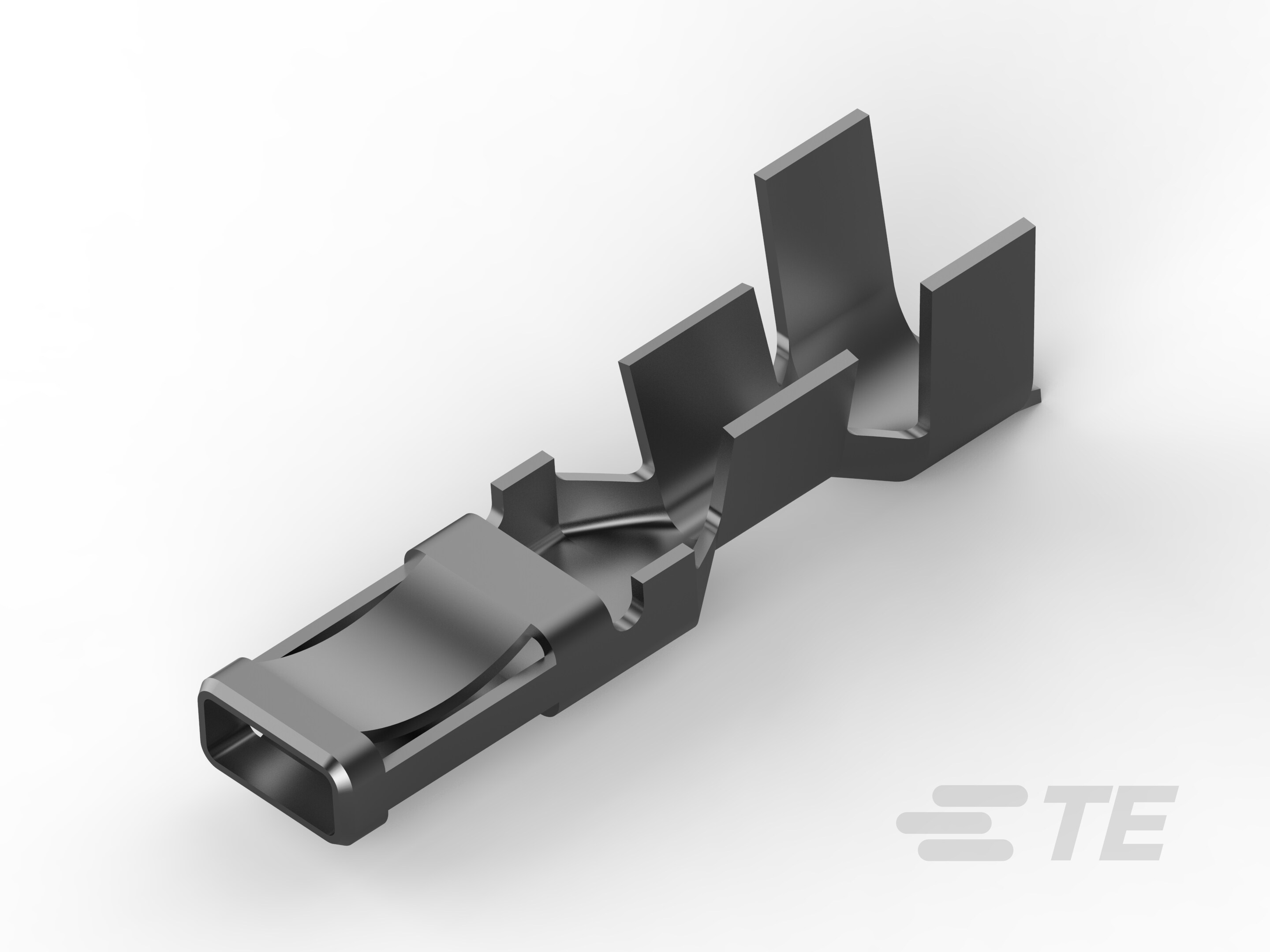

770642-1
Quick Disconnect Receptacle, 20 – 14 AWG, .51 – 2.08 mm² Wire, 3.18 mm [.125 in] Tab Width, Straight, Brass, Pre-Tin Plating, Timer Connector System
770642-1
Quick Disconnect Receptacle, 20 – 14 AWG, .51 – 2.08 mm² Wire, 3.18 mm [.125 in] Tab Width, Straight, Brass, Pre-Tin Plating, Timer Connector System
-
- 定时器连接器系统
- TE 内部编号 770642-1
- TE 内部产品描述 TIMER CONNECTOR TERMINAL 20-14 AWG PTPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 14
-
线径 (mm²): .51 – 2.08
-
对接公端宽度 : 3.18 mm [ .125 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- TERMINAL, TIMER CONNECTOR ENG_CD_770642_H4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_770642-1_S_c-770642-1-s-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_770642-1_S_c-770642-1-s.2d_dxf.zip 英文版本
- ENG_CVM_CVM_770642-1_S_c-770642-1-s.3d_igs.zip 英文版本
- ENG_CVM_CVM_770642-1_S_c-770642-1-s.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-49003_H.pdf 英文版本
- 产品规格 ENG_SS_108-1271_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-213_A.pdf 英文版本
- ENG_SS_501-290_A.pdf 英文版本
- S_501-290_A.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 3.18 mm [ .125 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 预镀锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 2.84 – 3.12 mm [ .112 – .123 in ]
-
产品长度 : 16.89 mm [ .665 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .51 – 2.08
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 3200
-
封装方法 : 带/卷
