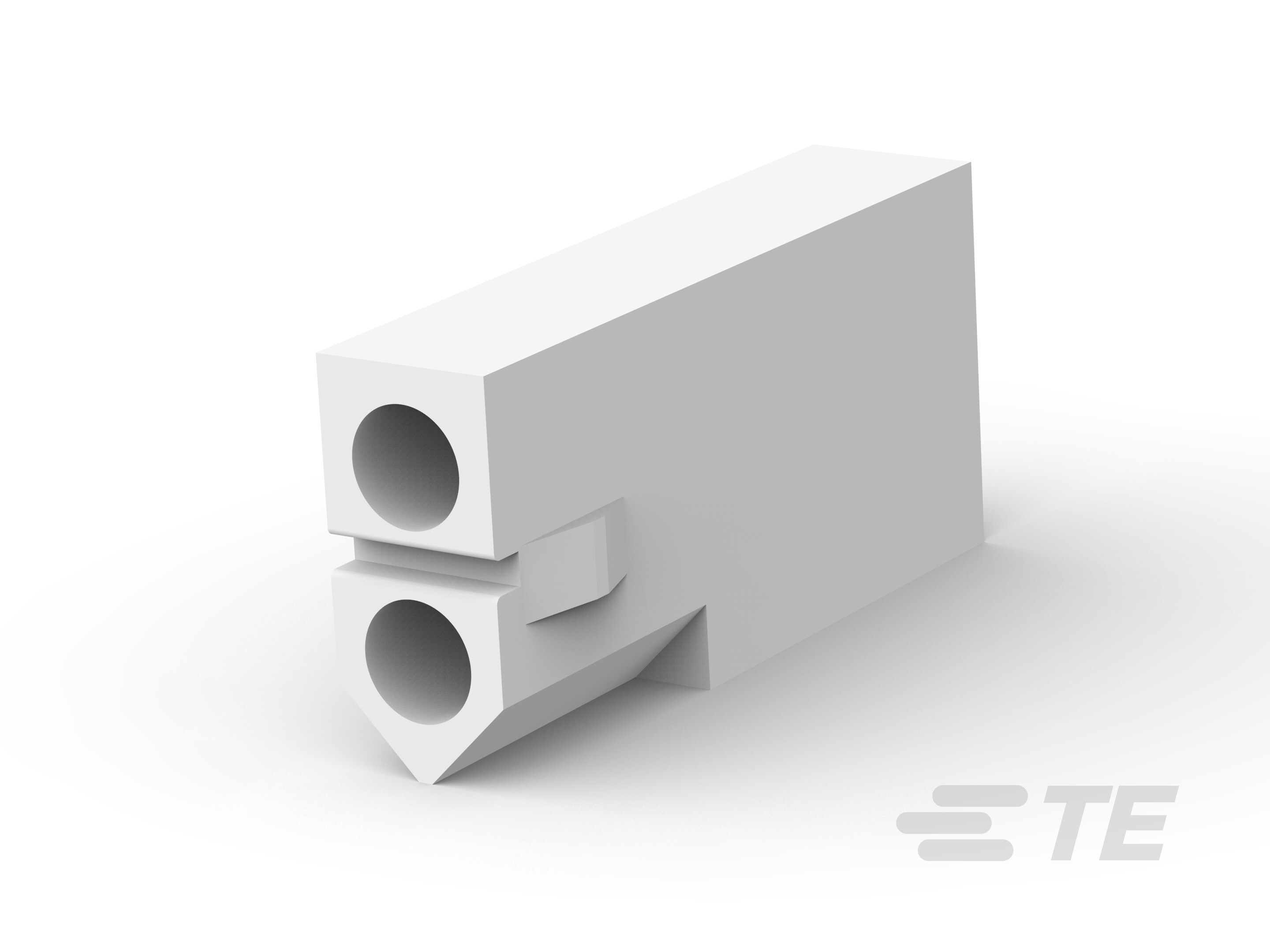

770065-2
Receptacle, Housing, Wire-to-Wire, UL 94V-0, 6.3 mm [.248 in] Centerline, 1 Row, 600 VAC, Wire & Cable, Power, Commercial Pin and Socket Connectors
770065-2
Receptacle, Housing, Wire-to-Wire, UL 94V-0, 6.3 mm [.248 in] Centerline, 1 Row, 600 VAC, Wire & Cable, Power, Commercial Pin and Socket Connectors
-
- 商用插针和插座连接器
- TE 内部编号 770065-2
- TE 内部产品描述 02P .093 COMM P&S RECPT .248CL, V0
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
UL 阻燃性等级 : UL 94V-0
-
中心线（间距） : 6.3 mm [ .248 in ]
文档
产品图纸
- RECEPTACLE, 2 CIRCUIT, .093 PIN AND SOCKET ENG_CD_770065_L2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_770065-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_770065-2_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_770065-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_770065-2_1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-49000_G.pdf 英文版本
- 产品规格 ENG_SS_108-1038_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
行数 : 1
电气特征
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子布局 : 直插式
-
端子类型 : 插座 | 插针
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 6.3 mm [ .248 in ]
-
外壳材料 : 尼龙 GF
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
与机构/标准产品兼容 : CSA | UL
-
UL 阻燃性等级 : UL 94V-0
