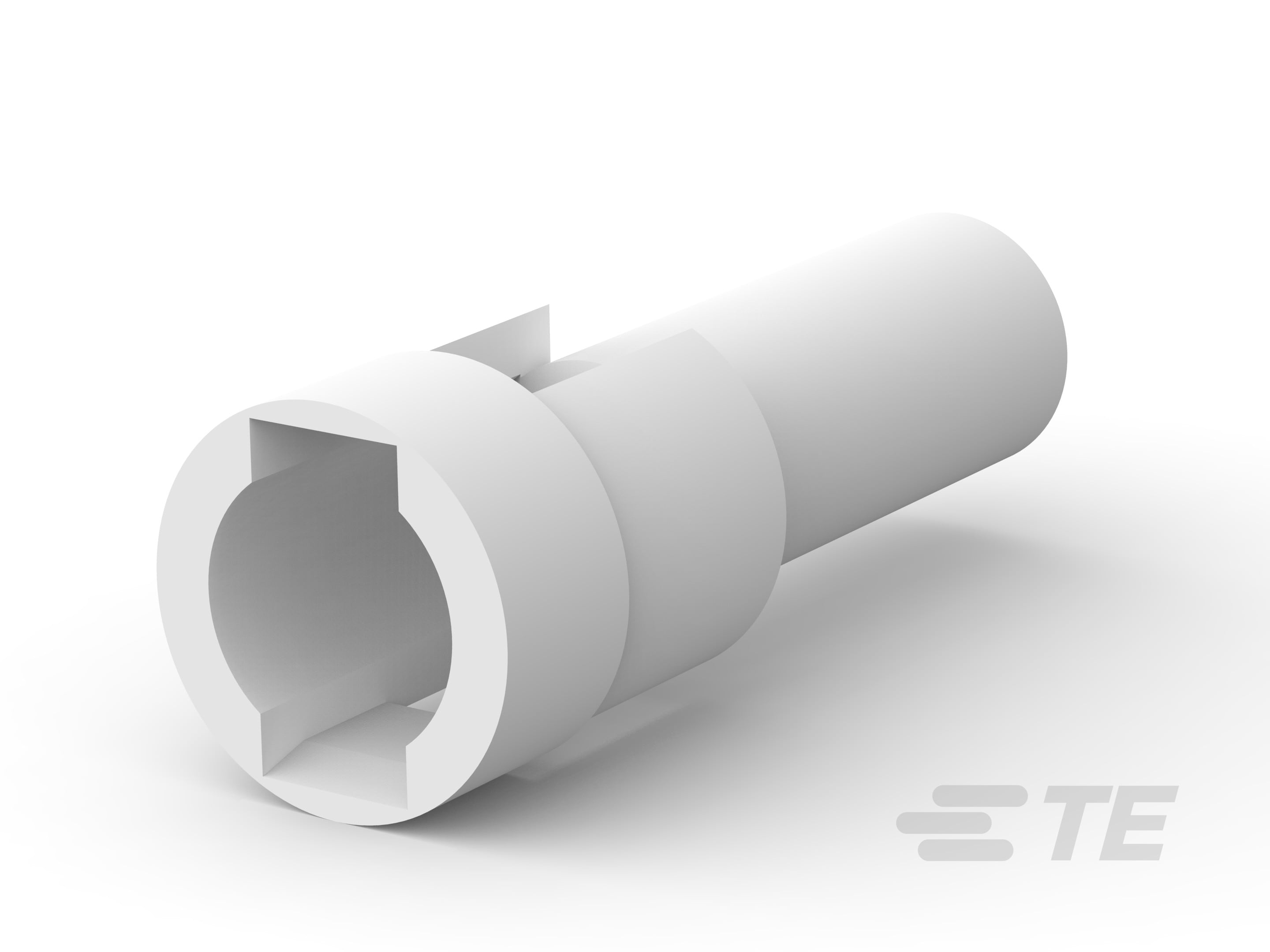

770064-1
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-2, 1 Position, 1 Row, Commercial Pin and Socket Connectors, Rectangular Wire & Cable Connectors & Housings
770064-1
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-2, 1 Position, 1 Row, Commercial Pin and Socket Connectors, Rectangular Wire & Cable Connectors & Housings
-
- 商用插针和插座连接器
- TE 内部编号 770064-1
- TE 内部产品描述 01P .093 COMM P&S PLUG HSG
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 不带
文档
产品图纸
- PLUG, 1 CIRCUIT, .093 COMMERCIAL PIN AND SOCKET ENG_CD_770064_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_770064-1_P.pdf 3D
- 下载查看 ENG_CVM_CVM_770064-1_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_770064-1_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_770064-1_P.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_SOCKET_CONNECTORS_STANDARD_DENSITY ENG_CS_82181_SOFTSHELL_STANDARD_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-49000_G.pdf 英文版本
- 产品规格 ENG_SS_108-1038_E.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6233_1292133_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 1
-
位数 : 1
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
端子布局 : 直插式
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
CSA 等级 : LR 7189, 已认证
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : CSA, UL
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装方法 : 包装
-
封装数量 : 1
