735187-2

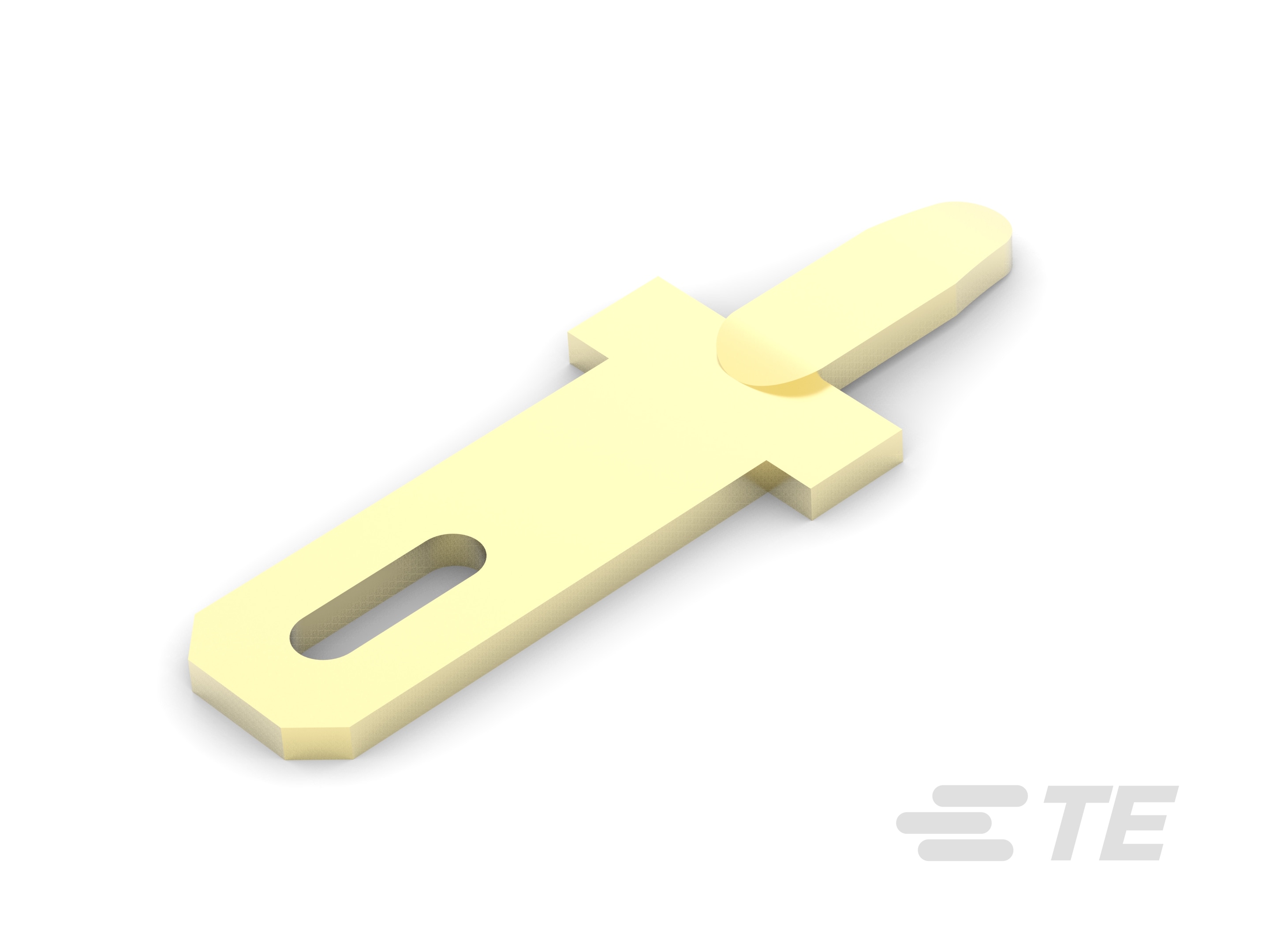

Tab, 2.8 mm [.11 in] Tab Width, 1.4 mm [.055 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110, PCB Terminals
735187-2
Tab, 2.8 mm [.11 in] Tab Width, 1.4 mm [.055 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110, PCB Terminals
-
- FASTON
- FASTON 快接端子 110
- TE 内部编号 735187-2
- TE 内部产品描述 110 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
PCB 孔直径 : 1.4 mm [ .055 in ]
-
PCB 的外形高度 : 8.6 mm [ .343 in ]
文档
产品图纸
- LENGUETA FASTON .110 PARA CIRCUITO IMPRESO 英文版本
- LENGUETA FASTON .110 PARA CIRCUITO IMPRESO ENG_CD_735187_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_735187-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_735187-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_735187-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_735187-2_G.3d_stp.zip 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E66717_19851213_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子尺寸 : 2.8
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
板下延伸 : 3.8 mm [ .149 in ]
-
PCB 孔直径 : 1.4 mm [ .055 in ]
-
PCB 的外形高度 : 8.6 mm [ .343 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 500
-
封装方法 : Bag
