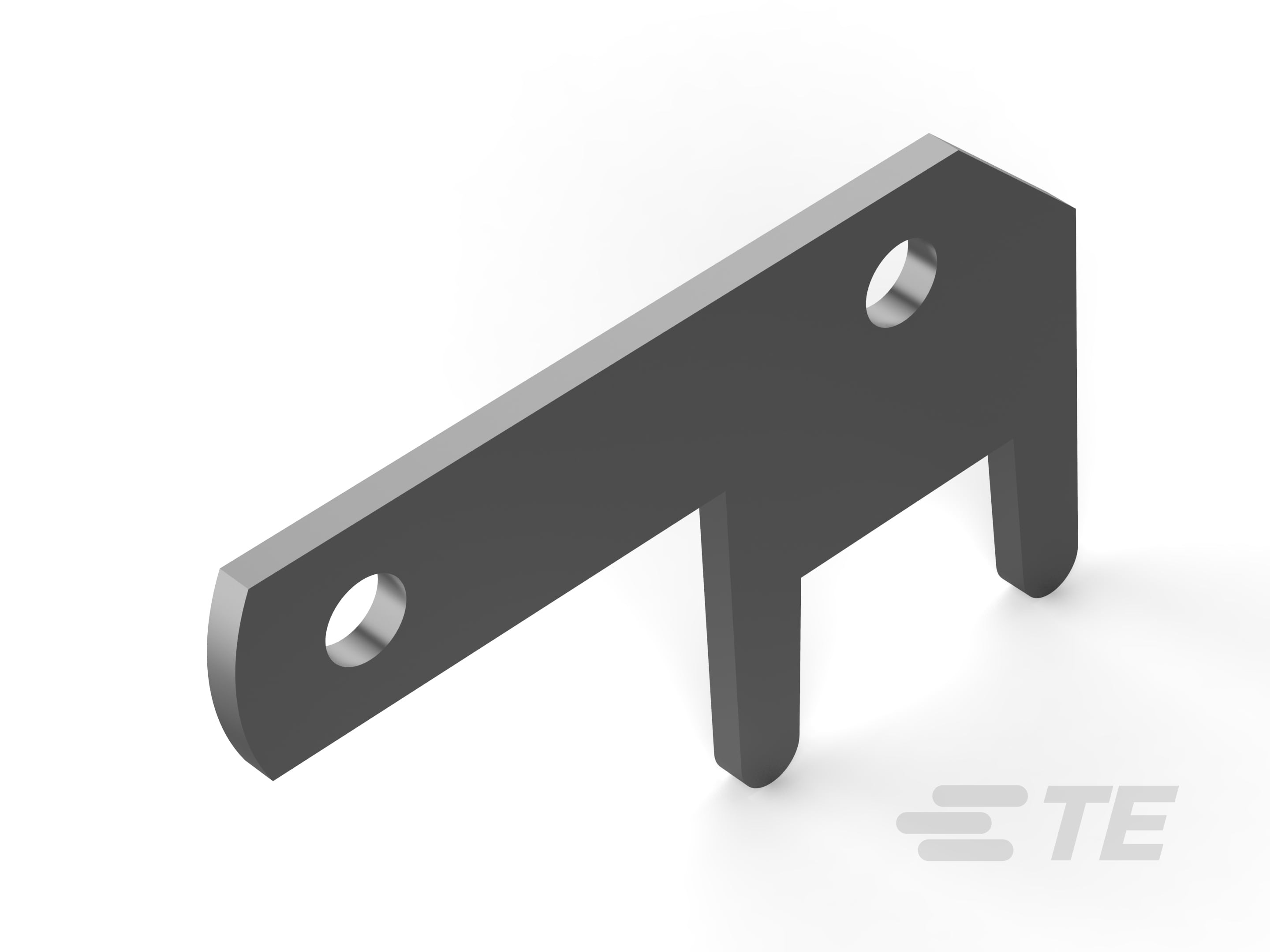

725996-2
Tab, 2.79 mm [.11 in] Tab Width, 1.3 mm [.051 in] PCB Hole, Through Hole - Solder, Tin Plating, Box, FASTON 110, PCB Terminals
725996-2
Tab, 2.79 mm [.11 in] Tab Width, 1.3 mm [.051 in] PCB Hole, Through Hole - Solder, Tin Plating, Box, FASTON 110, PCB Terminals
-
- FASTON
- FASTON 快接端子 110
- TE 内部编号 725996-2
- TE 内部产品描述 110 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 1.57 – 2.36 mm [ .062 – .093 in ]
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
PCB 孔直径 : 1.3 mm [ .051 in ]
文档
产品图纸
- PCB-TAB 90 DEGREES 2,8X0,5; 2,8X0,8 英文版本
- PCB-TAB 90 DEGREES 2,8X0,5; 2,8X0,8 ENG_CD_725996_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_725996-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_725996-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_725996-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_725996-2_B.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : 2.8
-
端子方向 : 直角
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
板下延伸 : 3 mm [ .118 in ]
-
PCB 厚度（建议） : 1.57 – 2.36 mm [ .062 – .093 in ]
-
PCB 孔直径 : 1.3 mm [ .051 in ]
-
PCB 的外形高度 : 5 mm [ .199 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Box
